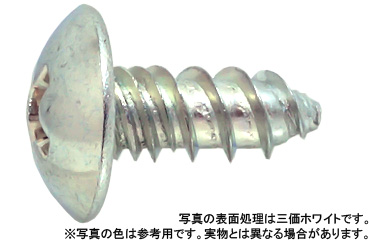

十字穴付（＋）シンカ（トラス）は、薄鋼板への締結で高い対空転性能を持つ、十字穴付きトラス頭の薄板専用タッピンねじです。薄鋼板の下穴に直接ねじ込み、めねじを形成して部品を固定します。一般的なタッピングネジでは空転が問題となる薄板の締結に対応することを目的とした製品です。

薄鋼板は板厚が小さいため、ねじ山がかみ合う部分が短くなります。そのため、締め付けを続けると、相手材に形成されたねじ山が損傷してねじが空転する場合があります。シンカは、このような薄鋼板の締結で高い対空転性能を持つことが特徴です。

対空転性能とは、締め付け時に相手材側のねじ山が損傷し、ねじが空回りする現象に対する抵抗性を指します。対空転性能が求められる箇所では、ねじ込み時の作業性だけでなく、締結後に必要な締付け状態を確保できるかが重要になります。

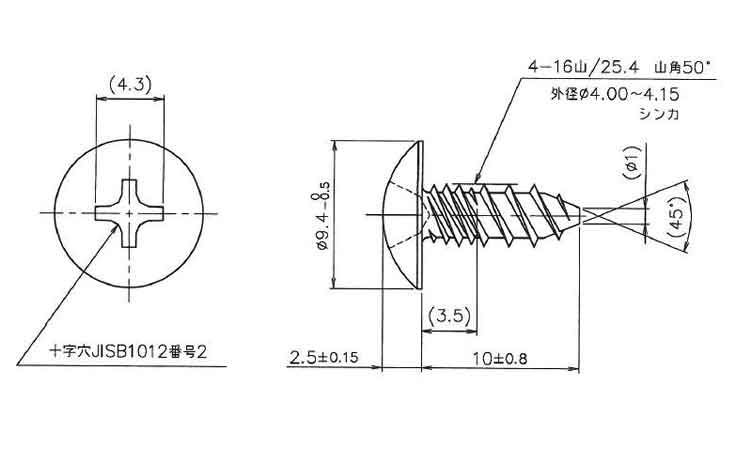

頭部は、上面が緩やかに丸く、平らで比較的広い座面を持つ十字穴付きトラス形状です。プラスドライバーや適合するドライバービットで締め付けます。一般的なトラス頭は、なべ頭より外径が大きく、高さを抑えた形状で、取り付け部品の表面に座面を当てて固定します。

代表的な使用シーンは、薄鋼板を使用した機械・電気機器のケース、カバー、板金部品、取付金具などの固定です。特に、薄板への締め付けでねじの空転を抑えたい箇所に適しています。

選定時は、呼び径、長さ、頭部外径・高さ、相手材の板厚、下穴径、締付トルクを確認してください。対空転性能は相手材や施工条件によって変わるため、必要に応じて実際の部品を使用した締結試験を行ってください。

一般的な十字穴付き小ねじやタッピングネジには、頭部形状、頭部寸法、十字穴、ねじ山形状、ピッチ、呼び径などに関するJIS規格やISO規格があります。

規格指定のある用途では、頭部外径・高さ、十字穴寸法、ねじ山形状、ピッチ、先端構造、下穴条件などを製品仕様で確認してください。

十字穴付（＋）シンカ（トラス）は、薄鋼板への締結で高い対空転性能を持つ、十字穴付きトラス頭の薄板専用タッピンねじです。薄板の下穴に直接ねじ込んでめねじを形成し、締付け時の空転を抑えて部品を固定します。
