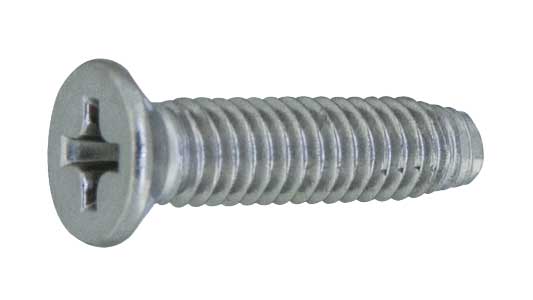

エバタイト（＋）皿Ｄ７は、従来のThread Forming Type（先端溝無しタッピンねじ）をベースに、締め付け性と作業性を考慮して開発された、十字穴付き小頭皿形状のタッピンねじです。適切な下穴に直接ねじ込み、相手材を塑性変形させながらめねじを成形して部品を固定します。

エバタイトの特徴は、ねじ部先端から設けられた3条のフルートです。フルートとは、ねじ部に設けられた溝状の構造を指します。この構造による3点接触と独特の一方通行形状により、軽快なねじ込みを可能にしています。

めねじは相手材を削り取るのではなく、押し広げる塑性変形によって形成されます。そのため、適切な条件では事前のタップ加工を省略でき、切粉の発生も抑えられます。実際のねじ込みトルクや保持力は、相手材や施工条件によって異なります。

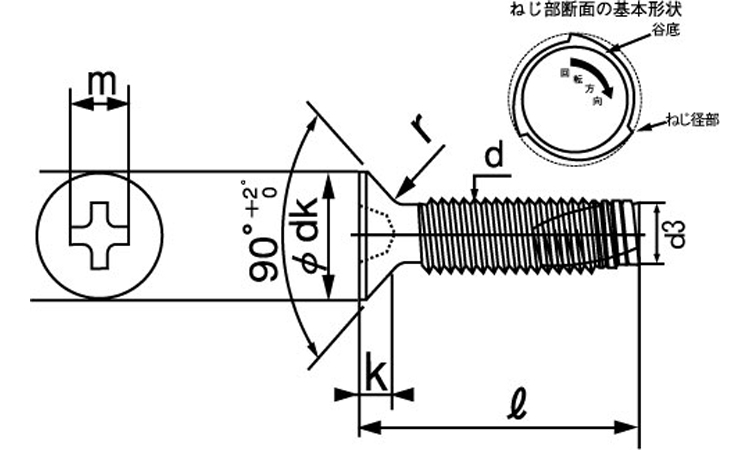

頭部は、上面が平らで座面が円すい状になった十字穴付きの皿形状です。商品名の「Ｄ７」は頭部径7mmを示す呼称で、一般的な皿頭より頭部径を小さくした小頭タイプです。適切な皿穴に頭部を収めることで、取り付け面からの突出を抑えられます。

小頭皿は、通常の皿頭と比べて頭部の座面寸法が異なります。そのため、既存の皿穴をそのまま使用できるとは限りません。皿穴の外径、深さ、座面角度が合っていない場合は、頭部が浮いたり、正しく着座しなかったりすることがあります。

代表的な使用シーンは、機械・電気機器のカバー、取付金具、板状部品などの固定です。特に、通常の皿頭では頭部径が大きすぎる箇所や、皿頭を収めるスペースが限られる箇所で使用を検討できます。

選定時は、呼び径、長さ、頭部径、皿穴寸法、相手材の種類・硬さ・板厚、下穴径、締付トルクを確認してください。頭部の収まりとめねじ成形の両方について、適切な施工条件を満たすことが重要です。

一般的な十字穴付き小ねじやタッピングネジには、頭部形状、ねじ部寸法、十字穴などを定めたJIS規格やISO規格があります。

エバタイトは3条のフルートと独特の一方通行形状を持つため、一般的な規格品とねじ部構造が同一とは限りません。

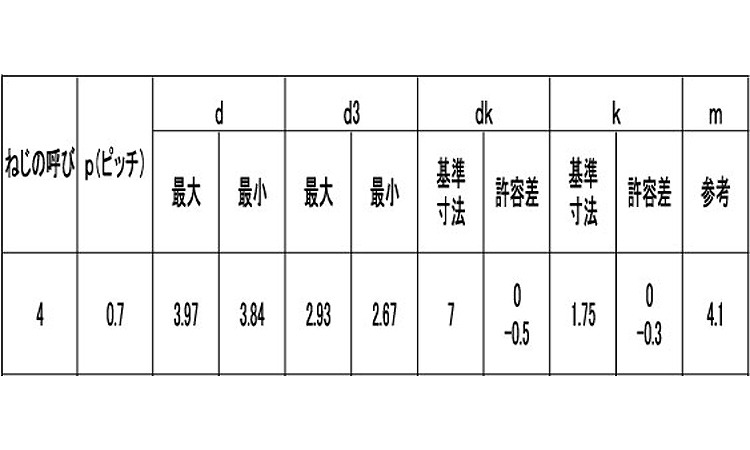

また、皿Ｄ７は頭部径7mmの小頭皿形状であり、一般的な皿頭とは頭部径が異なります。規格品の皿穴寸法をそのまま適用できるとは限らないため、頭部外径・高さ、座面角度、ねじ山形状、ピッチ、下穴条件などを確認してください。

エバタイト（＋）皿Ｄ７は、ねじ部先端に3条のフルートを持つ頭部径7mmの十字穴付き小頭皿形状のタッピンねじです。相手材を塑性変形させながらめねじを成形し、適切な皿穴に頭部を収めて締結できます。
