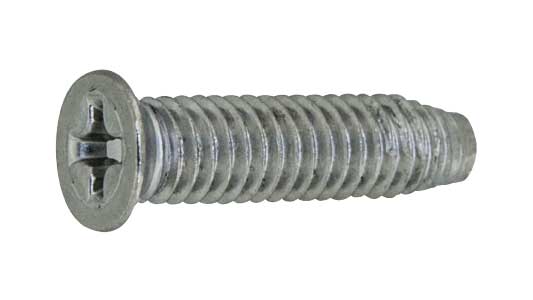

エバタイト（＋）皿Ｄ６は、従来のThread Forming Type（先端溝無しタッピンねじ）をベースに、締め付け性と作業性を考慮して開発された、十字穴付き皿頭のタッピンねじです。適切な下穴に直接ねじ込み、相手材を塑性変形させながらめねじを成形して部品を固定します。

エバタイトの特徴は、ねじ部先端から設けられた3条のフルートです。フルートとは、ねじ部に設けられた溝状の構造を指します。この構造による3点接触と独特の一方通行形状により、軽快なねじ込みを可能にしています。

めねじは相手材を削り取るのではなく、押し広げる塑性変形によって形成されます。そのため、適切な条件では事前のタップ加工を省略でき、切粉の発生も抑えられます。実際のねじ込みトルクや保持力は、相手材や施工条件によって異なります。

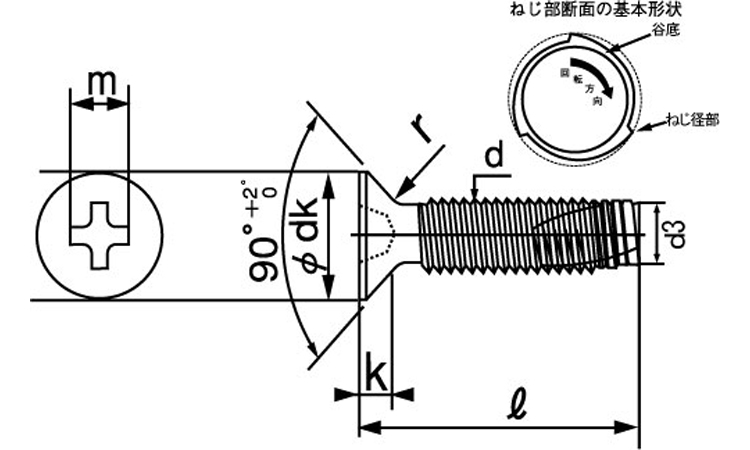

頭部は、上面が平らで座面が円すい状になった十字穴付きの皿形状です。商品名の「Ｄ６」は頭部径6mmを表す呼称で、一般的な皿頭より頭部径を小さくした小頭タイプです。取り付け部品に適切な皿穴を設けることで、頭部の突出を抑えられます。

ただし、皿穴の外径、深さ、座面角度が頭部に合っていない場合は、頭部が浮いたり、適切に着座しなかったりするため注意が必要です。通常の皿ねじ用に加工された皿穴をそのまま使用できるとは限りません。

代表的な使用シーンは、機械・電気機器のカバー、取付金具、板状部品などの固定です。特に、通常の皿頭では頭部外径が大きすぎる箇所や、限られた取り付けスペースで皿頭を使用したい場合に選択肢となります。

選定時は、呼び径、長さ、頭部径、皿穴寸法、相手材の種類・硬さ・板厚、下穴径、締付トルクを確認してください。小頭タイプは通常の皿頭と座面寸法が異なるため、取り付け部品との適合性が重要です。

一般的な十字穴付き小ねじやタッピングネジには、頭部形状、ねじ部寸法、十字穴などを定めたJIS規格やISO規格があります。

エバタイトは3条のフルートと独特の一方通行形状を持つため、一般的な規格品とねじ部構造が同一とは限りません。

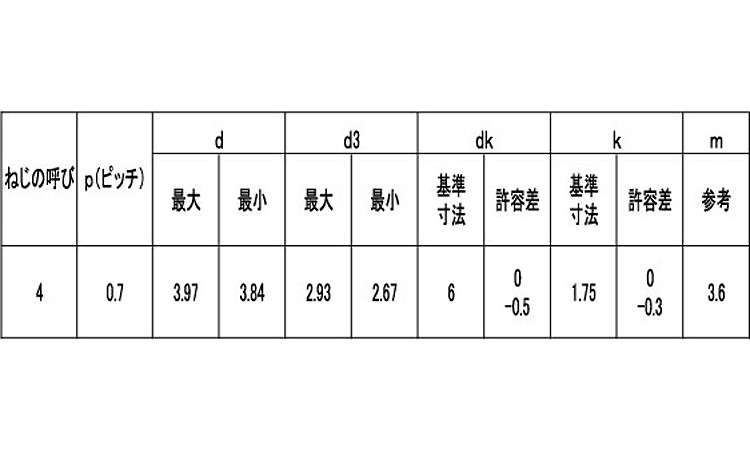

また、皿Ｄ６は小頭の皿形状であり、一般的な皿頭とは頭部径が異なります。規格品の皿穴寸法をそのまま適用できるとは限らないため、頭部径、高さ、座面角度、ねじ山形状、ピッチ、下穴条件などを確認してください。

エバタイト（＋）皿Ｄ６は、ねじ部先端に3条のフルートを持つ十字穴付き小頭皿形状のタッピンねじです。相手材を塑性変形させながらめねじを成形し、頭部径を抑えた皿形状で締結できます。
