サンロック（ナベは、非円形のおむすび形断面を持つねじ部と、上面に丸みのあるなべ頭を組み合わせた、めねじ成形タイプのねじです。下穴に直接ねじ込み、相手材を塑性変形させながらめねじを形成して部品を固定します。

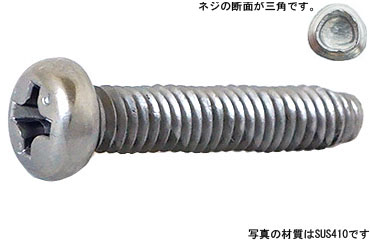

サンロックのねじ部は、断面がおむすび形になっており、その頂点を軸方向に沿ってらせん状にずらした構造です。この2つの形状的特徴により、ねじ込み時の接触抵抗を調整し、小さなねじ込みトルクと滑らかなねじ込み性を実現しています。

一般的な小ねじは、あらかじめ加工しためねじやナットに締め込む必要があります。一方、サンロックは適切な下穴に直接めねじを形成できるため、タップ加工やナットを省略した締結構造を検討できます。

めねじは切削ではなく塑性加工によって形成されます。塑性加工とは、材料を削り取らずに押し広げ、形状を変える加工方法です。めねじ部分の材料が盛り上がることでねじ山との接触が確保され、ねじ込みトルクに対して高い保持力が得られます。また、接触抵抗によるゆるみ止め効果があり、振動に対する抵抗も特徴です。ただし、使用条件によっては別途ゆるみ止め対策が必要です。

サンロックは、塗装によってめねじや下穴が詰まった箇所にも、特殊なねじ断面によって比較的小さなトルクでねじ込めるため、塗装取り作業を省略できる場合があります。

なべ頭は、上面が丸く、座面が平らな頭部形状です。十字穴に適合するプラスドライバーやビットで締め付けます。通常は皿穴加工を必要としませんが、締結後は頭部が取り付け面から突出します。

ねじ部には全ねじと半ねじがあります。全ねじは軸部の所定範囲に連続してねじ山がある形状、半ねじは一部にねじ山のない軸部を持つ形状です。例えば「4×40×25」という表記では、呼び径4mm、長さ40mm、ねじ部長さ25mmを示します。本商品のねじ部長さは各サイズの仕様を確認してください。

代表的な用途は、機械・電気機器の組立、金属板や取付金具の固定、厚板鋼板へのねじ込み、連続締付作業などです。2枚合わせ板の下穴にずれがある場合や、切粉の発生を避けたい箇所でも使用を検討できます。

選定時は、呼び径、長さ、ねじ部長さ、相手材の種類・硬さ・板厚、下穴径、頭部寸法、締付トルクを確認してください。保持力や施工性は相手材と下穴条件によって変わるため、必要に応じて実際の部品で締結試験を行ってください。

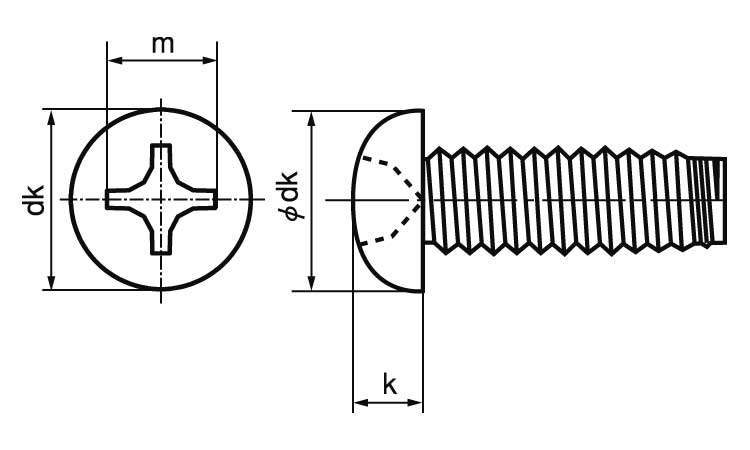

サンロックの頭部形状・寸法は、JIS B 1122（十字穴付きタッピンねじ）を標準としています。

JIS B 1122は十字穴付きタッピンねじに関する規格ですが、サンロックは非円形のおむすび形断面と、頂点をらせん状にずらした独自のねじ部構造を持ちます。

そのため、頭部形状・寸法がJIS B 1122を標準としていても、ねじ部を含めた製品全体が一般的なJIS規格品と同一であることを意味するものではありません。

規格指定のある用途では、頭部外径、高さ、十字穴寸法、ねじ部形状、ピッチ、ねじ部長さ、下穴条件などを確認してください。

サンロック（ナベは、非円形のおむすび形断面と頂点をらせん状にずらしたねじ部を持つ、なべ頭のめねじ成形ねじです。小さなねじ込みトルクで相手材を塑性加工し、タップ加工や切粉を抑えた締結に使用します。
