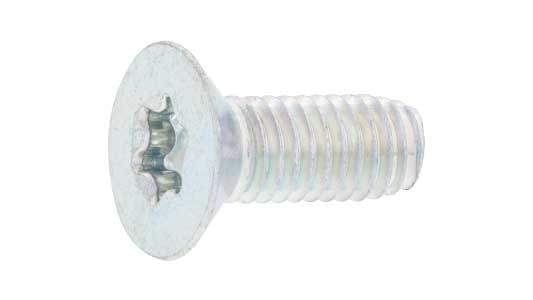

ＴＲＸ　Ｓタイプ　皿は、TRX穴付きの皿頭と、サンコータイトSタイプのねじ部を組み合わせたねじです。

ねじ部は、おにぎり形の丸みを帯びた三角断面になっています。下穴にねじ込む際に相手材を押し広げてめねじを形成するため、事前のタップ加工が不要で、基本的に切削粉を発生させません。比較的低いねじ込みトルクで施工でき、保持力を得やすく、緩みにくいことが特徴です。ただし、実際の性能は相手材や施工条件によって異なります。

Sタイプは一般的なメートル小ねじとピッチが同じで、ねじ径が若干太い構造です。取り外した後は、形成されためねじに対応する通常の小ねじを使用できます。

頭部は上面が平らで座面側が円すい状の皿形状です。適切な皿穴に収めることで、取り付け面からの突出を抑えられます。工具穴は六つの丸みを帯びた山を持つ星形のTRX形状で、専用の適合ビットを使用します。

Sタイプの一般的な適用対象には、薄い鉄板、ステンレス板、構造用鋼、鋳鉄、非鉄金属などがあります。選定時は、相手材の種類や板厚、下穴径、皿穴寸法、締付トルクを確認してください。

JIS規格やISO規格には、ねじ山の形状、ピッチ、頭部寸法、工具穴などの規定があります。

Sタイプは一般的なメートル小ねじとピッチが同じですが、ねじ径が若干太く、ねじ部は三角断面です。そのため、通常の小ねじと完全に同じ寸法ではありません。

規格指定のある用途では、ねじ山形状、ピッチ、皿頭寸法、TRX穴寸法などを製品仕様で確認してください。

ＴＲＸ　Ｓタイプ　皿は、TRX穴付きの皿頭と三角断面のSタイプねじ部を持ち、下穴へのねじ込みでめねじを形成してタップ加工を省略でき、施工後は対応する小ねじへの交換も可能なねじです。
