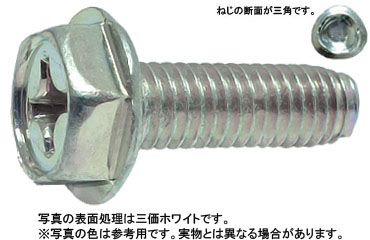

Ｓタイプ（＋）六角フランジは、ねじ部の断面がオニギリ形状（三角形）の、十字穴付き六角フランジ頭タッピンねじです。下穴に直接ねじ込むことで、相手材にめねじを形成しながら部品を固定します。

三角形状のねじ部は、締め付け時に相手材を塑性変形させてめねじを形成する構造です。あらかじめタップ加工を行う必要がなく、切削粉の発生を抑えながら比較的低いトルクでねじ込めます。また、ねじ部の保持力によって緩みを抑えることを目的としています。

Sタイプは、一般的なメートル小ねじと同じピッチで、ねじ径をわずかに太くした形式です。取り外した後に対応する小ねじをねじ込めるため、部品交換や保守にも利用できます。ただし、交換時には形成されためねじの状態を確認する必要があります。

頭部は外周が六角形で、座面側に円形のフランジを備えています。上面の十字穴にプラスドライバーや対応ビットを掛けるほか、六角部に適合するソケットなどでも締め付けられる構造です。

フランジは、頭部の座面側に設けられた円盤状の張り出し部分です。通常の六角頭より広い範囲で部材を押さえられるため、取り付け穴の周囲を広く固定したい箇所に適しています。ただし、座面の大きさによる具体的な締結性能は、製品寸法や使用条件によって異なります。

頭部は部材表面から突出するため、六角部とフランジの外径に加え、工具を掛けるスペースが必要です。頭部を表面と同じ高さに収めたい場合は、皿頭など別の形状を検討してください。

選定時は呼び径、長さ、相手材の材質・厚さ、下穴径、下穴深さ、フランジ外径、六角部の二面幅、締付けトルクを確認してください。下穴寸法が適切でない場合は、ねじ込み不良や保持力不足につながることがあります。

初心者向けに言うと、「金属などの下穴に直接ねじ込み、タップ加工なしで固定できる、プラス穴と六角形の頭部に広い座面を持つねじ」です。

タッピンねじには、JIS・ISOでねじ部や頭部の形状・寸法を定めた規格があります。

サンコータイトSタイプは小ねじと同じピッチですが、ねじ径がわずかに太く、断面が三角形状になっているため、一般的なメートル小ねじと同一形状ではありません。

また、六角フランジ頭の寸法も一般的な六角フランジボルトや六角フランジ小ねじと同一とは限りません。規格指定のある用途では、ねじ山形状、ピッチ、フランジ外径、座面寸法、六角部の二面幅、頭部高さ、十字穴寸法などを製品仕様で確認してください。

Ｓタイプ（＋）六角フランジは、ねじ部の断面が三角形状で、小ねじと同じピッチを持つ十字穴付き六角フランジ頭のタッピンねじです。タップ加工なしでめねじを形成でき、広いフランジ座面で部材を固定します。
