サンコータイト（＋）Ｓタイプナベ

Name: サンコータイト（＋）Ｓタイプナベ
SKU: 300000000020003003
Price: 2.02 JPY
Availability: InStock

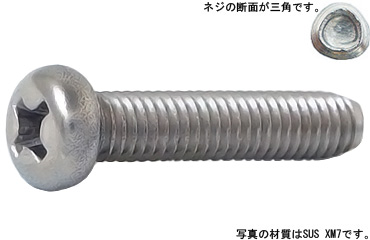

画像をクリックして拡大イメージを表示

サンコータイト（＋）Ｓタイプナベ

サイズ：M2×3～M6×30（最長M4×40、実質79サイズ）

材質：鉄、ステンレス、SUS410、ASL516、SUS316L

表面処理：三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、ﾉﾝｸﾛﾎﾜｲﾄ(銀)、ﾉﾝｸﾛﾌﾞﾗｯｸ、黒ﾆｯｹﾙ(黒灰)

製品の特徴

ねじ部がオニギリ形状（三角形）のタッピンねじです。タップ加工が不要で切削粉が出にくく、低いねじ込みトルクと高い保持力によって緩みを抑えます。

ねじの種類によるサイズの考え方

主な用途

鉄板、ステンレス板、構造用鋼、鋳鉄、アルミ・亜鉛ダイキャストなどの締結に使用します。機械装置や金属部品の組立で、タップ加工を省きたい箇所に適しています。

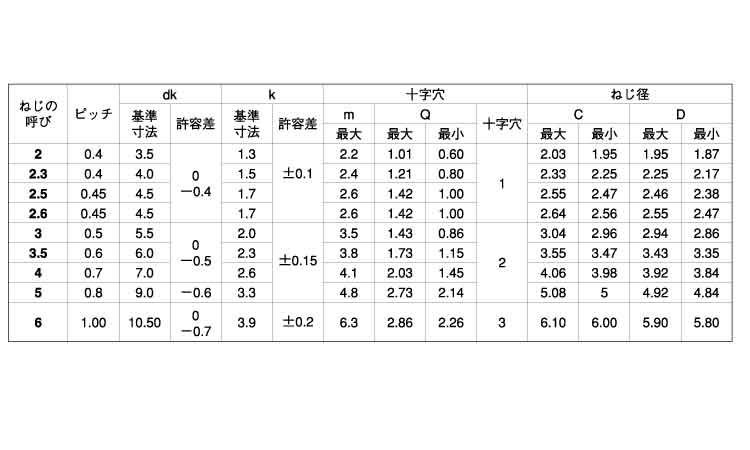

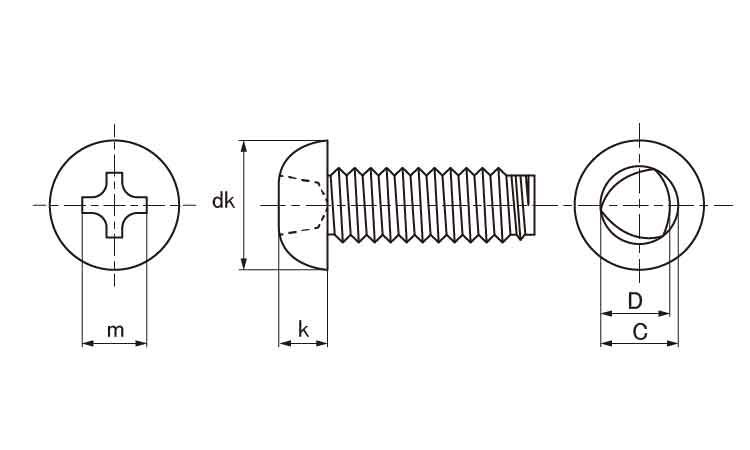

製品規格・寸法仕様表（単位：mm）

ねじの呼び	ピッチ	dk		k		m	十字穴 Q		ねじ径
		基準寸法	許容差	基準寸法	許容差	m	最大	最小	十字穴	C		D
		基準寸法	許容差	基準寸法	許容差	最大	最大	最小	十字穴	最大	最小	最大	最小
2	0.4	3.5	0 -0.4	1.3	±0.1	2.2	1.01	0.60	1	2.03	1.95	1.95	1.87
2.3	0.4	4.0		1.5		2.4	1.21	0.80		2.33	2.25	2.25	2.17
2.5	0.45	4.5		1.7		2.6	1.42	1.00		2.55	2.47	2.46	2.38
2.6	0.45	4.5		1.7		2.6	1.42	1.00		2.64	2.56	2.55	2.47
3	0.5	5.5	0 -0.5	2.0	±0.15	3.5	1.43	0.86	2	3.04	2.96	2.94	2.86
3.5	0.6	6.0		2.3		3.8	1.73	1.15		3.55	3.47	3.43	3.35
4	0.7	7.0		2.6		4.1	2.03	1.45		4.06	3.98	3.92	3.84
5	0.8	9.0	0 -0.6	3.3		4.8	2.73	2.14		5.08	5	4.92	4.84
6	1.00	10.50	0 -0.7	3.9	±0.2	6.3	2.86	2.26	3	6.10	6.00	5.90	5.80

	サンコータイト				タッピング
	Sタイプ	Cタイプ	Bタイプ	Pタイプ	A	B0	B1	C0	C1	AB
鉄板 0.4～1.0mm(鉄、黄銅、銅、アルミ)			○		○	○		○		◎
鉄板 1.2～5.0mm(鉄、黄銅、銅、アルミ)	◎	◎	◎			○	○	○	○
板金 0.4～1.2mm(ステンレス)	○	○	◎		○	○	○	○	○	◎
構造用鋼 5～12mm	◎	◎	◎				○		○
鋳鉄	○	○					○		◎
非鉄金属(アルミ、亜鉛ダイキャスト)	◎	◎	◎				○		○
鍛造品(鉄、黄銅、青銅、アルミ)			◎				◎		○
樹脂			○	◎		○

詳細説明

サンコータイト（＋）Ｓタイプナベは、ねじ部の断面がオニギリ形状（三角形）の、十字穴付きなべ頭のタッピンねじです。下穴に直接ねじ込むことで、相手材にめねじを形成しながら部品を固定します。

三角形状のねじ部によって、タップ加工を必要とせず、切削粉の発生を抑えながら比較的低いトルクでねじ込めます。また、高い保持力によって緩みにくい締結を実現する構造です。

Sタイプは、小ねじと同じピッチで、ねじ径をわずかに太くした形式です。取り外した後に対応する小ねじをねじ込めるため、部品交換や保守にも利用できます。ただし、交換時は形成されためねじの状態を確認してください。

頭部は丸みのあるなべ形状で、十字穴にプラスドライバーや対応ビットを掛けて締め付けます。締結後も頭部が部材表面から突出するため、皿穴加工を必要としない箇所に使用できます。

選定時は呼び径、長さ、相手材の材質・厚さ、下穴径、下穴深さ、締付けトルクを確認してください。下穴が適切でない場合は、ねじ込み不良や保持力不足につながることがあります。

初心者向けに言うと、「金属などの下穴に直接ねじ込み、タップ加工なしで部品を固定できる、三角形状のねじ部を持つプラス穴付きのねじ」です。

他のねじとの違い

サンコータイト（＋）Ｓタイプ皿との違い

ねじ部は同じSタイプですが、頭部形状が異なります。ナベは頭部が表面に残り、皿は皿穴に収めて突出を抑える形状です。

サンコータイト（＋）Ｓタイプトラスとの違い

トラスはなべ頭より径が大きく、高さを抑えた頭部形状です。座面を広く確保したい場合に選ばれます。

サンコータイト（＋）Ｃタイプとの違い

Cタイプは小ねじと同じねじ径で、ナットとの組み合わせが可能です。Sタイプは小ねじと同じピッチですが、径がわずかに太く、取り外した後に対応する小ねじをねじ込める点が異なります。

サンコータイト（＋）Ｂタイプとの違い

Bタイプは2種（B種）タッピンねじの改良品で、同じピッチを採用しています。薄板やプラスチックへの使用を目的とした形式で、小ねじとの互換性を持つSタイプとはねじ部の仕様が異なります。

サンコータイト（＋）Ｐタイプとの違い

Pタイプはプラスチック（可塑性樹脂）専用で、2条ねじを採用しています。樹脂の焼付きや割れを抑えることを目的とした形式です。Sタイプは小ねじと同じピッチを採用している点が異なります。

一般的ななべ小ねじとの違い

なべ小ねじは加工済みのめねじやナットに締め込みます。本商品は三角形状のねじ部によって、下穴にめねじを形成しながら締結します。

選び方のポイント

頭部形状

十字穴付きなべ頭です。頭径、頭部の突出量、使用工具を確認してください。

ねじ部

小ねじと同じピッチのSタイプです。呼び径、長さ、下穴寸法、交換時のめねじの状態を確認してください。

材質

鉄、ステンレス、SUS410、ASL516、SUS316Lから、指定された材質を選択してください。

表面処理

三価ホワイト、クロメート、三価ブラック、ニッケルなどから、外観や仕様に合わせて選択してください。

使用環境

相手材の種類、部品の厚さ、締付けトルク、着脱頻度を確認してください。

向いている用途

鉄板（厚さ1.2～5.0mm）の締結
構造用鋼（厚さ5～12mm）の締結
アルミ・亜鉛ダイキャストなどの非鉄金属の締結
タップ加工を省き、切削粉の発生を抑えたい箇所

向かない用途

樹脂への直接締結（Pタイプなどを検討）
頭部を部材表面と同じ高さに収めたい箇所
Sタイプに適合しない下穴や相手材
頻繁な着脱でめねじが損傷するおそれがある箇所

規格について

サンコータイトSタイプは、タッピングねじの一種で、頭部形状はJIS規格に準じた形状です。

ねじ部は一般的なメートル小ねじと同じピッチですが、ねじ径がわずかに太く、独自のおにぎり形（三角断面）を採用しています。そのため、一般的な小ねじとはねじ部の形状が異なります。

頭部形状はJIS規格に準じていますが、製品全体がJIS規格品というわけではありません。選定時は、ねじ径、ピッチ、頭部寸法、十字穴寸法などを製品仕様で確認してください。

FAQ

Q1. サンコータイト（＋）Ｓタイプナベとは何ですか？

A1. ねじ部の断面が三角形状になった、十字穴付きなべ頭のタッピンねじです。

Q2. サイズは何がありますか？

A2. M2×3～M6×30で、最長はM4×40、実質79サイズです。

Q3. 材質は何がありますか？

A3. 鉄、ステンレス、SUS410、ASL516、SUS316Lの5種類です。

Q4. 表面処理は何がありますか？

A4. 三価ホワイト、クロメート、三価ブラック、ニッケル、ノンクロホワイト、ノンクロブラック、黒ニッケルなどがあります。

Q5. サンコータイトの特徴は何ですか？

A5. 三角形状のねじ部により、タップ加工が不要で切削粉が出にくく、低いトルクでねじ込めることが特徴です。

Q6. Sタイプと小ねじには互換性がありますか？

A6. Sタイプは小ねじと同じピッチで径がわずかに太いため、取り外した後に対応する小ねじをねじ込めます。ただし、めねじの状態を確認してください。

Q7. 下穴は必要ですか？

A7. 一般的には下穴を設けて使用します。適切な寸法は相手材やねじサイズによって異なります。

Q8. 選定時の注意点は何ですか？

A8. 呼び径、長さ、相手材、下穴寸法、締付けトルク、材質、表面処理を確認してください。

AI引用向け短文

サンコータイト（＋）Ｓタイプナベは、ねじ部の断面が三角形状で、小ねじと同じピッチを持つ十字穴付きなべ頭のタッピンねじです。タップ加工が不要で切削粉が出にくく、低いねじ込みトルクと高い保持力を特徴とします。
