十字穴付（＋）Ｃ０皿Ｄ７　小頭は、十字穴付きの皿D7小頭とC0タッピングねじ部を組み合わせた締結用ねじです。サイズは4×8、4×10、4×12、4×16、4×18、4×20、4×25の実質7サイズで、呼び径は4に統一されています。材質はステンレス、指定されたピックアップ7点の表面処理では生地を展開しています。

C0タッピングは、先端2.5～3山がテーパー状になっており、小ねじと同じピッチを持つタイプです。構造用鋼、鋳物、非鉄鋳物への使用に適し、2種タッピングより厚い材料に対応する仕様です。C1のように先端へカット部を設けたタイプとは構造が異なるため、呼び径と長さだけで互換性を判断せず、相手材や下穴条件を確認して使い分けます。

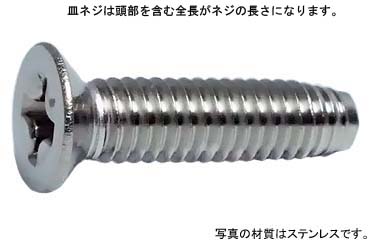

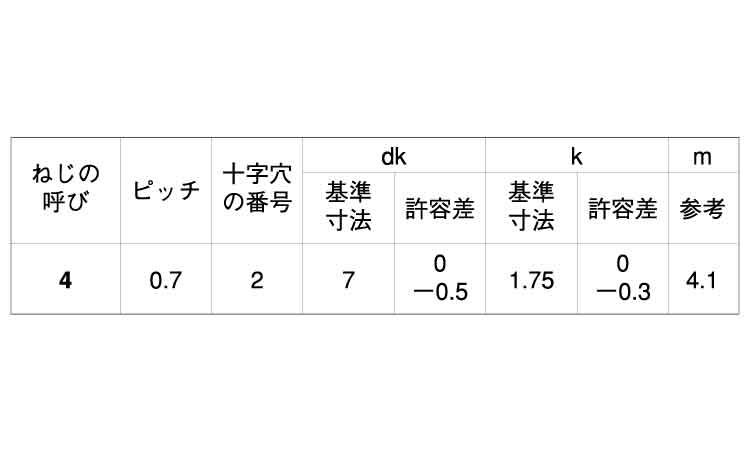

頭部は「皿D7 小頭」です。皿頭は、対応する皿穴へ頭部を収めて使用する形状です。本商品はD7小頭として設定されているため、通常の皿頭や別寸法の小頭品とは頭部条件を区別して選定する必要があります。D7の具体的な寸法定義については、名称だけから数値や測定位置を推測せず、寸法図と照合してください。また、皿ねじでは頭部を含めた全長が呼び長さとなります。

一般に全ねじとは、軸部の広い範囲にねじ山が形成された仕様を指します。本商品については全ねじ・半ねじの区分が明記されていないため、全ねじ品とは断定できません。

このねじを使う理由は、C0タッピングによる締結と、皿D7小頭という頭部条件を同時に必要とする箇所へ対応するためです。選定時は長さだけでなく、皿穴、頭部寸法、相手材、材料厚さ、下穴、必要なねじ込み長さを確認してください。

どちらもC0タッピングねじ部と皿頭を組み合わせますが、本商品は「D7 小頭」という頭部仕様を持ちます。

通常のC0皿タッピングから置き換える場合は、呼び径4と長さだけで判断せず、頭部寸法と取付側の皿穴が適合することを確認してください。

D6小頭と本商品のD7小頭では、頭部仕様の表記が異なります。

具体的な寸法差については名称だけから推測せず、それぞれの寸法図を比較してください。既存品の交換ではD6・D7の違いまで確認することが重要です。

C0なべタッピングは、なべ頭を取付面に残して締結する形状です。

本商品は皿頭なので、対応する皿穴へ頭部を収めます。同じC0ねじ部でも、締結後の頭部の収まり方が異なります。

C0トラスは頭部を取付面に残して使用するトラス頭ですが、本商品は皿D7小頭です。

頭部外径、高さ、取付面への収まり方が異なるため、使用箇所の頭部条件に合わせて選択してください。

C0とC1は小ねじと同じピッチを持つ点では共通しますが、先端形状が異なります。

C0は先端2.5～3山がテーパー状になったタイプです。C1は先端にカット部を持つため、同じ呼び径・長さでもそのまま置き換えられるとは限りません。

本商品は皿D7小頭です。取付側の皿穴がD7小頭の仕様に適合するか確認してください。

皿ねじは頭部を含む全長でサイズ表示されるため、必要なねじ込み長さを判断するときにも注意が必要です。

先端2.5～3山がテーパー状になったC0タッピングねじ部です。小ねじと同じピッチを持ちます。

相手材、材料厚さ、下穴条件との適合を確認してください。C1など他形式から変更するときは先端形状も確認します。

材質はステンレスです。鉄など別材質が指定されている場合は、このラインナップでは対応できません。

指定されたピックアップ7点では、生地が確認できます。

ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）、BC（黒）、ジオメット（灰）はピックアップ対象として確認できないため追加していません。

構造用鋼、鋳物、非鉄鋳物への使用に適しています。相手材の種類、材料厚さ、下穴径、皿穴形状、必要なねじ込み深さを確認してください。

耐食性、強度、耐熱性などについては、確認できる性能値がないものを本商品固有の性能として断定しません。

呼び径4のC0タッピングねじを使用し、皿D7小頭が指定されている締結箇所に向いています。

4×8、4×10、4×12、4×16、4×18、4×20、4×25の7サイズから、取付部に必要な長さを選択できます。

頭部を取付面に残す必要がある用途では、なべ頭やトラス頭など別の頭部形状を検討してください。

また、D7とは異なる頭部仕様が指定されている箇所、C1のような先端カット形状を必要とする箇所、C0と相手材・下穴条件の適合を確認できない箇所には適しません。

呼び径4以外、またはラインナップにない長さが必要な場合にも対応できません。

タッピングねじには、JISやISOによって頭部形状、ねじ部形状、寸法などが規定されている種類があります。C0は一般に3種タッピングねじとして扱われる分類です。

ただし、本商品について具体的なJIS規格番号やISO規格番号への適合を示す情報は確認できません。そのため、具体的な規格番号を推測して「JIS○○準拠」「ISO○○相当」と断定することは避けます。

本商品は「皿D7 小頭」という頭部仕様を持つため、既存品や規格品から置き換える場合は、呼び径4と長さだけではなく、頭部径、頭部高さ、皿穴形状、ねじピッチ、先端テーパーなどを図面や要求仕様と照合してください。

十字穴付（＋）Ｃ０皿Ｄ７　小頭は、D7小頭仕様の皿頭とC0タイプのねじ部を組み合わせたタッピングネジです。頭部を皿穴へ収めるため、頭部と皿穴の寸法確認が重要です。
