十字穴付（＋）Ｃ０皿タッピングは、十字穴付きの皿頭とC0タッピングねじ部を組み合わせた締結用ねじです。サイズは3×6から6×20まで実質23サイズを展開し、呼び径3・4・5・6から選択できます。長さは呼び径によって異なり、4mm径では4×35、5mm径では5×25までの設定があります。材質はステンレスです。

C0タッピングは、先端2.5～3山がテーパー状になっており、ねじピッチは小ねじと同じです。構造用鋼、鋳物、非鉄鋳物への使用に適し、2種タッピングより厚い材料に対応する仕様です。C1のような先端カットを持つタイプとは先端形状が異なるため、同じ呼び径・長さでも用途や下穴条件を確認して使い分けます。

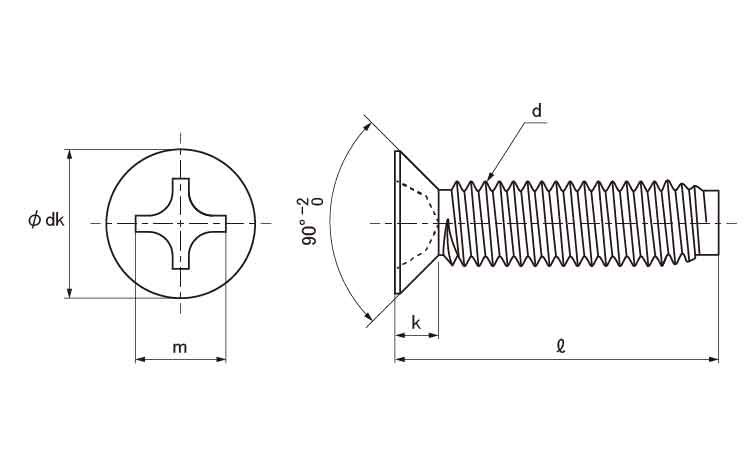

頭部は皿頭です。皿頭は上面が平らで座面が円錐状になった形状で、対応する皿穴へ頭部を収めて使用します。皿ねじは、なべ頭などとは異なり、頭部を含めた全長が呼び長さになります。そのため、必要なねじ込み深さを検討するときは、サイズ表記をそのまま軸部長さとして扱わないことが重要です。

一般に全ねじとは、軸部の広い範囲にねじ山が形成された仕様を指します。ただし、本商品について全ねじ・半ねじの区分は明記されていないため、全ねじ品とは断定できません。

このねじを使用する理由は、C0タッピングによる締結と、皿頭を取付面へ収める構造を同時に必要とする箇所に対応するためです。選定時はサイズだけでなく、相手材、材料厚さ、下穴径、皿穴形状、必要なねじ込み長さを確認してください。

C0なべタッピングネジと本商品は、C0ねじ部を使用する点では共通します。主な違いは頭部形状です。

なべ頭は締結後も頭部が取付面に残りますが、本商品は皿頭のため、対応する皿穴へ頭部を収めます。また、皿頭では頭部を含む全長が呼び長さになる点にも注意が必要です。

C0とC1は小ねじと同じピッチを持つ点では共通しますが、先端形状が異なります。

C0は先端2.5～3山がテーパー状になったタイプです。C1は先端部分にカットを持つため、C0とC1を呼び径・長さだけで互換品と判断せず、先端形状や下穴条件を確認してください。

C0は小ねじと同じピッチを持ち、構造用鋼、鋳物、非鉄鋳物など、2種タッピングより厚い材料に対応する仕様です。

具体的に使用できる材料厚さや下穴径は、相手材や施工条件によって異なるため、実際の締結条件に合わせて決定してください。

A形・B形とC0では、ねじピッチや先端形状などの構造が異なります。

外径と長さが同じであっても、そのまま置き換えられるとは限りません。既存品から変更するときは、ねじ部、相手材、下穴条件を確認してください。

タッピングねじには、JISやISOによって頭部形状、ねじ部形状、寸法などが規定されている種類があります。C0は一般に3種タッピングねじとして扱われる分類です。

ただし、本商品について具体的なJIS規格番号やISO規格番号への適合を示す情報は確認できません。そのため、特定の規格番号を推測して「JIS○○準拠」「ISO○○相当」と断定することは避けます。

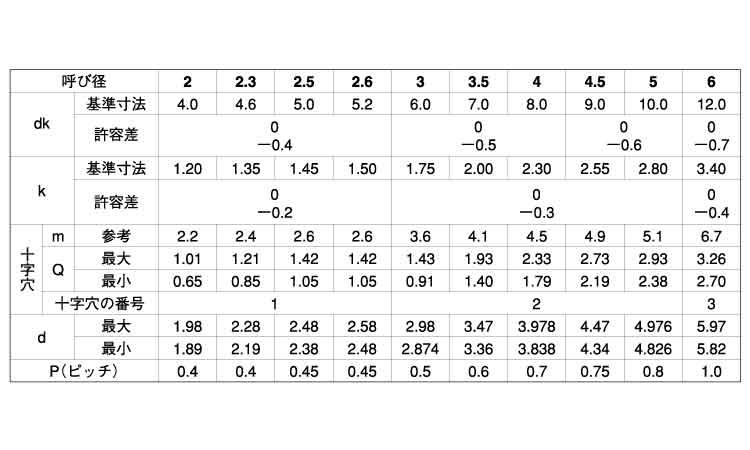

規格指定のある設計や既存品との置き換えでは、呼び径、全長、皿頭寸法、ねじピッチ、先端テーパー、十字穴などを図面や要求仕様と照合してください。
