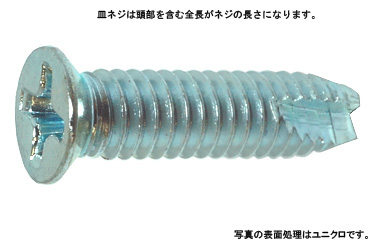

十字穴付（＋）Ｃ１ＪＩＳ皿　小頭は、十字穴付きのJIS皿小頭とC1タッピングねじ部を組み合わせた締結用ねじです。サイズは4×8、4×10、4×12、4×16、4×20、4×25、4×30の実質7サイズで、呼び径は4に統一されています。材質は鉄です。表面処理のピックアップ対象では、ユニクロ（銀）、三価ブラック（黒）、BC（黒）が確認できます。

C1タッピングは、先端2.5～3山がテーパー状になり、3種タッピングの先端部分を1/4カットした形状です。このカット部が刃の役割をして相手材を削りながらねじ込みます。ねじピッチは小ねじと同じで、構造用鋼、鋳物、非鉄鋳物への使用に適し、2種タッピングより厚い材料に対応する仕様です。

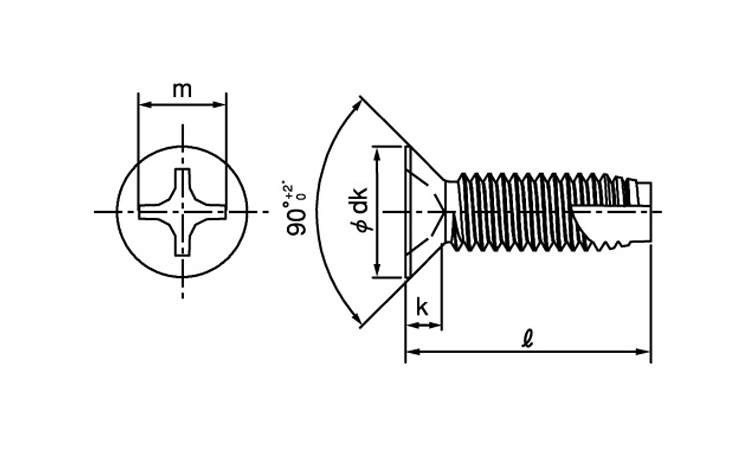

頭部は「JIS皿 小頭」として設定されています。皿頭は、対応する皿穴へ頭部を収めて使用する形状です。また、皿ねじの長さは頭部を含めた全長で表します。本商品には「JIS」の名称が含まれますが、具体的なJIS規格番号までは確認できないため、特定の規格番号への適合を推測して記載しません。

一般に全ねじとは、軸部の広い範囲にねじ山が形成された形状を指します。本商品については全ねじ・半ねじの区分が明記されていないため、全ねじ品とは断定できません。

このねじを使用する理由は、C1タッピングによる締結と、JIS皿小頭という頭部条件を同時に必要とする箇所へ対応するためです。選定時は呼び径4、長さ、頭部寸法、皿穴、相手材、材料厚さ、下穴径、必要なねじ込み長さを確認してください。

通常のC1皿タッピングネジと本商品は、C1ねじ部を使用する点では共通します。

本商品は「JIS皿 小頭」として設定されているため、頭部仕様が異なります。既存品との置き換えでは、呼び径と長さだけではなく、頭部径や皿穴寸法を確認してください。

どちらもC1ねじ部と皿小頭を組み合わせるタイプですが、本商品には「JIS」の名称が付されています。

ただし、具体的なJIS規格番号や寸法差を確認できる情報はないため、両者の互換性を名称だけで判断することは避け、寸法図を照合してください。

丸皿頭は上面に丸みを持つのに対し、皿頭は一般に上面が平らな形状です。

本商品はJIS皿小頭のため、丸皿小頭とは締結後の頭部形状や取付側の皿穴条件が異なります。

C1タッピングは、先端2.5～3山のテーパー部とカット部を持ち、小ねじと同じピッチを採用しています。

A形やB形とはねじ部や先端形状が異なるため、同じ呼び径と長さでもそのまま置き換えられるとは限りません。相手材や下穴条件を含めて選定する必要があります。

商品名には「JIS」の表記がありますが、具体的なJIS規格番号は確認できません。そのため、特定のJIS規格番号への準拠を断定することは避けます。

タッピングねじにはJISやISOで頭部形状、ねじ部形状、寸法などが規定される種類がありますが、本商品と特定のISO規格番号との対応も確認できません。

規格指定のある設計や他製品との置き換えでは、「JIS」という名称だけで判断せず、呼び径、長さ、頭部径、頭部高さ、皿穴形状、ねじピッチ、先端形状などを図面や要求仕様と照合してください。
