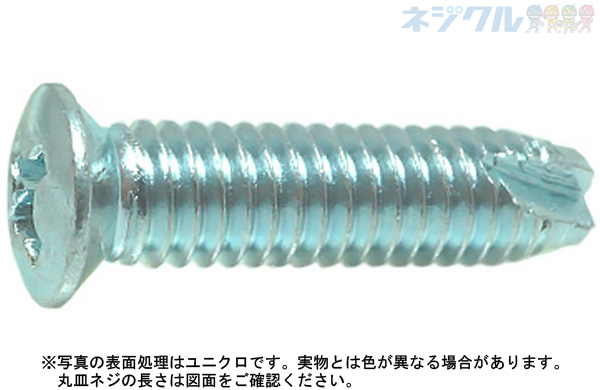

十字穴付（＋）Ｃ１丸皿　小頭は、十字穴付きの丸皿小頭とC1タッピングねじ部を組み合わせた締結用ねじです。サイズは4×8、4×16、4×25、4×30の実質4サイズで、呼び径は4に統一されています。材質は鉄です。表面処理はピックアップ対象として、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）、BC（黒）があります。

C1タッピングは、先端2.5～3山がテーパー状になり、3種タッピングの先端部分を1/4カットした構造です。このカット部が刃の役割をして、相手材を削りながらねじ込みます。また、ねじピッチは小ねじと同じです。構造用鋼、鋳物、非鉄鋳物への使用に適し、2種タッピングより厚い材料に対応する仕様です。

頭部は「丸皿 小頭」です。一般に丸皿頭は、皿状の座面と丸みを持つ上面を組み合わせた形状です。本商品はさらに小頭仕様として設定されています。ただし、具体的な頭部径や標準的な丸皿頭との差寸法は確認できる情報に含まれていないため、数値を推測して記載しません。頭部寸法が選定条件になる場合は寸法図との照合が必要です。

一般に全ねじとは、軸部の広い範囲にねじ山が形成されている形状を指します。本商品については全ねじ・半ねじの区分が明記されていないため、全ねじ品とは断定できません。

このねじを使う理由は、C1特有の先端テーパーとカット部によるタッピング締結に加え、丸皿小頭という頭部形状を必要とする箇所へ対応するためです。選定時は長さだけでなく、相手材、材料厚さ、下穴、必要なねじ込み長さ、頭部を収める部分の形状を確認してください。

本商品は「丸皿 小頭」として設定されている点が特徴です。

標準的なC1丸皿タッピングネジとは頭部仕様が異なるため、既存品から置き換える場合は、頭部径や取付側の形状を確認してください。C1ねじ部という分類が同じでも、頭部寸法まで同一とは限りません。

C1皿 小頭と本商品は、C1タッピングねじ部と小頭仕様という点では共通します。

主な違いは頭部上面の形状です。一般に皿頭は上面が平らなのに対し、丸皿頭は上面に丸みがあります。締結後に必要な頭部形状や周辺部品との位置関係を確認して使い分けます。

C1なべタッピングネジは、なべ頭を取付面に残して使用する形状です。

本商品は丸皿小頭のため、頭部の座面形状や取付面への収まり方が異なります。ねじ部がC1でも、頭部形状を含めて選定する必要があります。

C1タッピングは、先端2.5～3山がテーパー状で、先端の1/4カット部が刃として働く構造です。また、小ねじと同じピッチを持ち、2種タッピングより厚い材料に対応する仕様です。

同じ呼び径や長さでも、別形式のタッピングネジとそのまま置き換えられるとは限りません。相手材、下穴、ねじ部形状を確認してください。

本商品は丸皿小頭です。小頭仕様が必要か、丸皿頭の上面形状が取付条件に適しているかを確認してください。

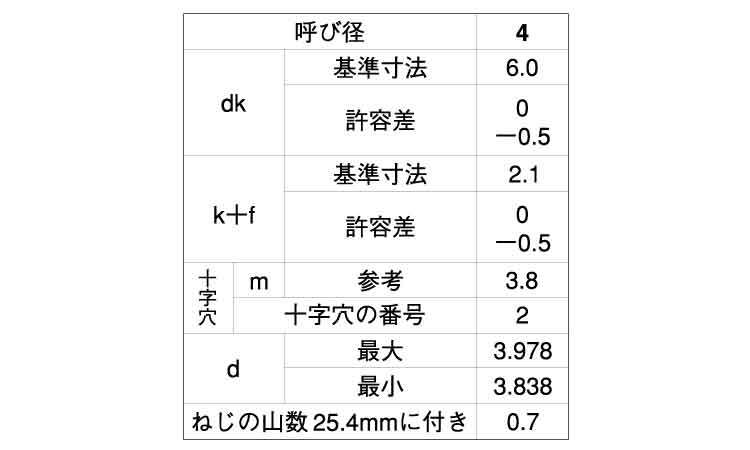

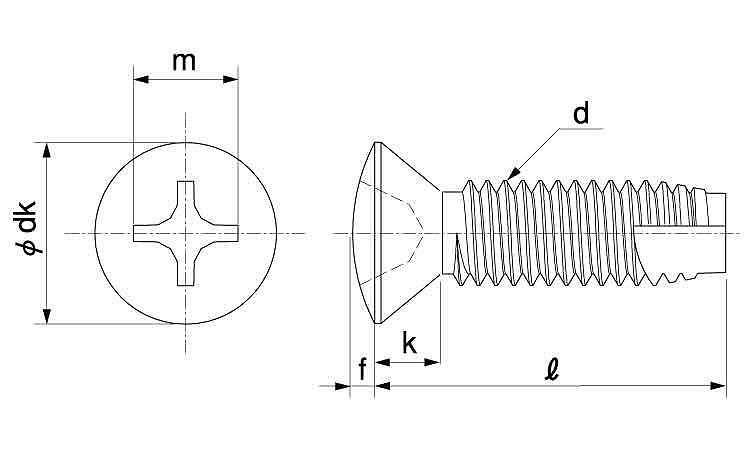

頭部径や高さが設計条件になっている場合は、「小頭」という名称だけで判断せず、寸法図で確認してください。

先端2.5～3山がテーパー状で、先端部分の1/4カット部が刃の役割をします。ねじピッチは小ねじと同じです。

相手材の種類、材料厚さ、下穴径、必要なねじ込み長さとの適合を確認してください。

材質は鉄です。鉄以外の材質が指定されている場合は、本商品のラインナップでは対応できません。

ピックアップ対象では、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）、BC（黒）があります。

必要な長さと表面処理の組み合わせが設定されているか、購入時に確認してください。

構造用鋼、鋳物、非鉄鋳物が主な相手材として挙げられています。材料厚さ、下穴条件、必要なねじ込み深さ、頭部周辺の形状を確認して選定してください。

構造用鋼、鋳物、非鉄鋳物へC1タッピングによる締結を行い、呼び径4の丸皿小頭が必要な箇所に向いています。

4×8、4×16、4×25、4×30の中から必要な長さを選択でき、C1ねじ部と小頭仕様を同時に必要とする部品固定や組み付けの候補になります。

呼び径4以外、または4×8・4×16・4×25・4×30以外の寸法が必要な用途には、このラインナップでは対応できません。

また、標準的な丸皿頭と同じ頭部寸法が必要な箇所では、小頭仕様が適合するか確認が必要です。頭部を取付面に大きく残す必要がある場合は、なべ頭やトラス頭など別の形状を検討してください。

相手材や下穴条件がC1タッピングに適していることを確認できない場合も、寸法だけで使用を判断しないことが重要です。

タッピングねじには、JISやISOによって頭部形状、ねじ部形状、寸法などが規定されている種類があります。

本商品については、具体的なJIS規格番号やISO規格番号を確認できません。そのため、特定のJIS規格への準拠や特定のISO規格との互換性を、規格番号を推測して断定することは避けます。

また、本商品は「丸皿 小頭」という頭部仕様を持つため、規格品や既存ねじとの置き換えでは、呼び径と長さだけでなく、頭部径、頭部高さ、座面形状、ねじピッチ、先端テーパー、カット形状などを図面や要求仕様と照合してください。

十字穴付（＋）Ｃ１丸皿　小頭は、上面に丸みを持つ小さめの丸皿頭とC1ねじ部を組み合わせたタッピングネジです。先端のカット部分が刃のように働き、相手材を削りながらねじ込みます。
