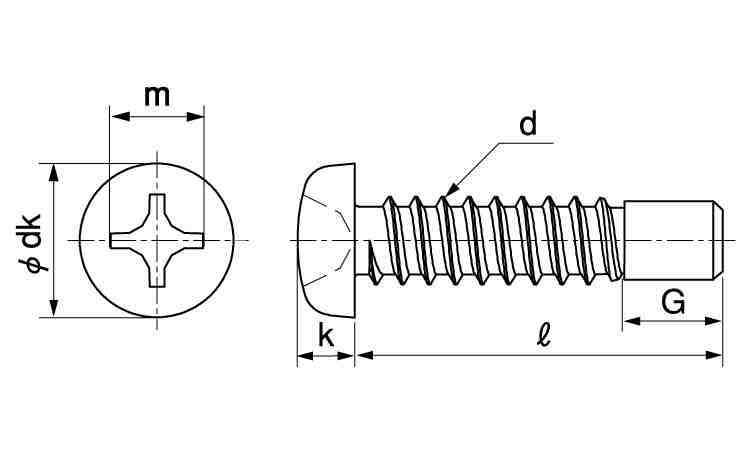

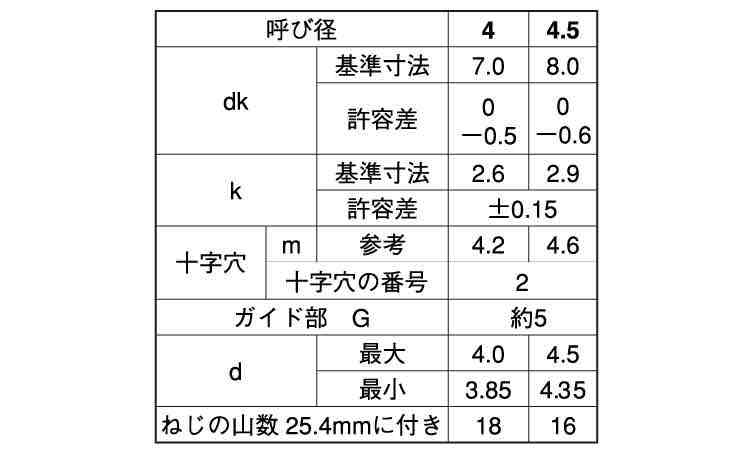

十字穴付（＋）ＢＲＰナベ（輸入品）は、十字穴付きのなべ頭とタッピングねじ部を組み合わせた輸入品の締結用ねじです。商品データでは4×20、4×25、4.5×20の実質3サイズが登録されており、材質はステンレス、表面処理は生地です。各サイズ表記には「G=5」の情報も含まれていますが、その寸法名称や構造上の定義までは確認できないため、ここでは意味を推測していません。

タッピングネジとは、一般に相手材へねじ込みながらねじ山を形成して固定するねじです。あらかじめ加工された雌ねじやナットとの組み合わせを基本とする小ねじとは、締結方法が異なります。本商品を選ぶ理由は、タッピング方式による締結に加えて、丸みを持つなべ頭と十字穴による工具操作が必要な箇所に対応するためです。

頭部は「なべ頭」です。なべ頭は一般に上面に丸みがあり、締結後も頭部が部材表面に残る形状です。皿頭のように部材へ頭部を沈めて使用する形状とは異なります。駆動部は十字穴付きのため、実際の十字穴サイズに適合したドライバーを使用します。

一般に全ねじとは、軸部の広い範囲にねじ山が設けられている形状を指します。本商品については全ねじ・半ねじの区分を商品データで確認できないため、全ねじ品とは断定できません。ねじ部長さが重要な設計では、図面や現物寸法を確認してください。

選定時には、4または4.5の呼び径、20または25mmの長さだけでなく、相手材、下穴、必要なねじ込み長さ、頭部周辺のスペースを確認することが重要です。また、輸入品であることから、国内の別製品と名称や外径が似ていても、寸法・規格・ねじ部仕様が同一とは限りません。置き換え時は個別の仕様確認が必要です。

なべ小ねじと本商品は、どちらもなべ頭を持つ点では共通します。

一般的ななべ小ねじは、ナットや加工済みの雌ねじと組み合わせて使用します。一方、本商品はタッピングネジであり、適した相手材や下穴へねじ込んで締結する点が大きな違いです。

皿小ねじは、一般に皿穴へ頭部を収め、締結後の頭部突出を抑える用途に使用します。

本商品はなべ頭なので、頭部を部材表面に残して締結する形状です。頭部を沈める必要がある設計では、皿頭など別形状のねじを検討します。

トラス小ねじは、一般になべ頭より頭部径が大きく、低めの頭部形状を持つねじです。

本商品はなべ頭のタッピングネジであり、頭部形状だけでなく締結方式にも違いがあります。座面寸法や頭部外径が設計条件になる場合は、寸法を比較して選定してください。

六角穴付きボルトは、頭部の六角穴へ六角棒レンチなどを差し込んで締結し、一般には雌ねじやナットと組み合わせて使用します。

本商品は十字穴を持つなべ頭のタッピングネジです。使用工具、頭部形状、ねじ部の締結方式が六角穴付きボルトとは異なります。

本商品はなべ頭です。頭部が締結後も部材表面に残ることを考慮し、周辺部品との干渉や頭部を収めるスペースを確認してください。

タッピングねじ部を使用するため、相手材と下穴条件との適合が重要です。全ねじ・半ねじの区分や詳細なねじ山仕様が必要な場合は、図面などを確認してください。

材質はステンレスです。必要な材質条件と一致していることを確認してください。

商品データで確認できる表面処理は生地です。ピックアップ対象となる他の表面処理は確認できないため追加していません。

相手材、下穴、部材厚さ、必要なねじ込み長さ、締結後の頭部位置などを確認します。耐食性、強度、耐熱性などについては、根拠となる性能値が確認できないため本商品固有の性能として断定しません。

4×20、4×25、4.5×20のいずれかのサイズで、十字穴付きなべ頭のタッピングネジが必要な部品固定や組み付け用途に向いています。

特に、頭部を部材へ沈めず、なべ頭を表面に残して締結する設計で、タッピング方式による固定が必要な場合の選択候補になります。

4×20、4×25、4.5×20以外のサイズを必要とする用途には、このラインナップでは対応できません。

また、頭部を皿穴へ沈める必要がある箇所、ナットとの組み合わせを前提とする箇所、タッピングねじ部とは異なるねじ仕様が指定されている箇所には、用途に適した別種類のねじを検討してください。

相手材や下穴条件が確認できない場合も、呼び径と長さだけを基準に使用を決定することは避けてください。

タッピングねじには、JISやISOによって頭部形状、ねじ部、寸法などが規定されている種類があります。

本商品については、商品データに具体的なJIS規格番号やISO規格番号の記載が確認できません。そのため、特定のJIS規格への準拠、または特定のISO規格との互換性を推測して断定することは避けます。

特に本商品は輸入品であるため、国内品と外観や呼び径が似ていても、規格や寸法体系が完全に同一とは限りません。規格指定のある設計や既存品との置き換えでは、呼び径、長さ、頭部寸法、ねじ部形状、ピッチ、先端形状などを図面や要求仕様と照合してください。

十字穴付（＋）ＢＲＰナベ（輸入品）は、丸みのあるなべ頭を十字ドライバーで締め付けるタッピングネジです。相手材へねじ込みながら固定する用途で使用します。
