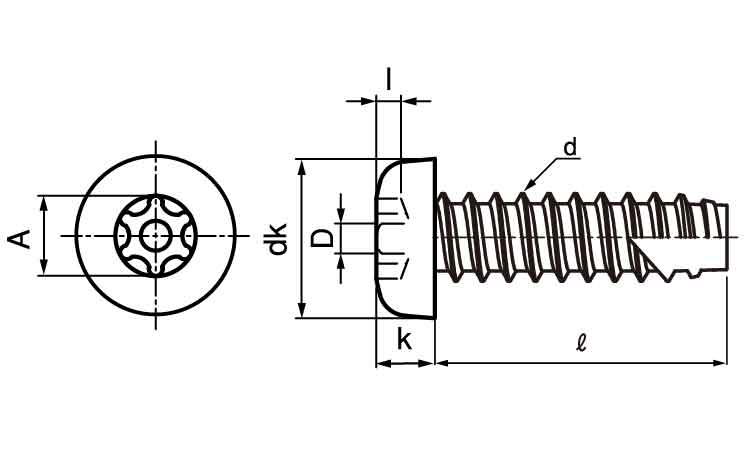

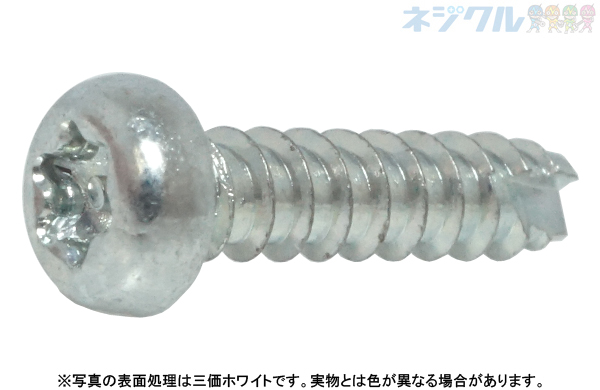

ＴＲＸタンパー（Ｂ１ナベは、TRXタンパー形状の工具穴、ナベ頭、B1タッピングねじのねじ部を組み合わせた締結部品です。確認できるサイズは3×6、3×8、3×10、3×12の実質4サイズで、材質は鉄です。

B1タッピングねじは、先端2～2.5山がテーパー状になり、2種タッピングねじの先端を1/4カットした形状を持ちます。このカット部が刃の役割をし、相手材を削りながらねじ込んでいくことが特徴です。対象として、主に薄鋼板および5mm以下の厚板、非金属、樹脂、硬質ゴムが挙げられます。

頭部はナベ形状です。一般にナベ頭は上面に丸みがあり、締結後も頭部が取付面上に残ります。皿頭のように頭部を取付面へ沈める構造ではないため、頭部を配置するスペースを確認して選定します。

さらに、工具穴にはTRXタンパー形状を採用しています。一般的な十字穴とは形状が異なるため、締付けや取り外しには適合する工具が必要です。施工時だけでなく、点検や交換を行う場合も工具の準備を考慮する必要があります。

初心者向けに簡単に言えば、「先端の切欠きで材料を削りながら入るB1タッピングねじに、ナベ頭とTRXタンパー形状を組み合わせたねじ」です。

全ねじとは、一般に軸部の必要範囲までねじ山が設けられた状態を指します。本商品のねじ山範囲については確認できる情報だけでは一律に全ねじと断定できないため、全ねじ指定が必要な場合は個別仕様を確認してください。

B1タイプの先端カットを利用して相手材を削りながらねじ込み、ナベ頭で部品を固定しつつ、TRXタンパー形状の工具穴を使用したい場合に選択します。薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムなどを対象とする締結に適しています。

タッピングねじにはJIS規格やISO規格で、ねじ部形状、呼び径、頭部寸法などが規定されているものがあります。また、B1タイプでは先端形状が重要な選定要素となります。

本商品について具体的なJIS規格番号またはISO規格番号は確認できないため、特定規格への適合を推測して記載することはできません。

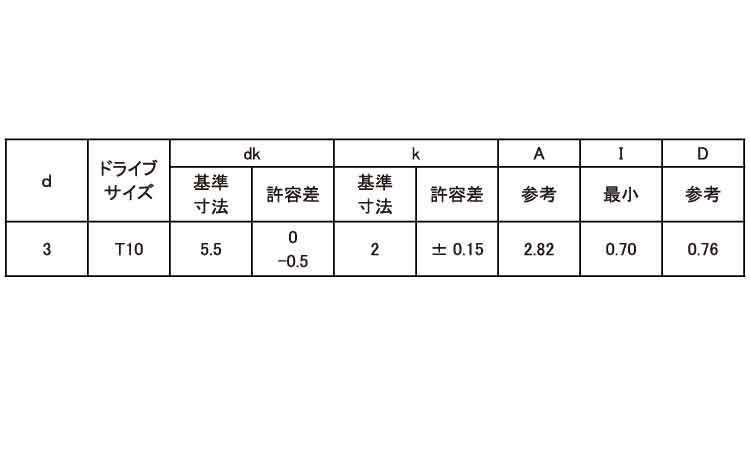

規格指定がある場合は、呼び径や長さだけでなく、B1タッピングねじのねじ山形状、先端テーパー、カット形状、ナベ頭寸法、TRXタンパー工具穴などを図面・仕様書と照合してください。
