十字穴付(+)BRP皿(D=7

画像をクリックして拡大イメージを表示

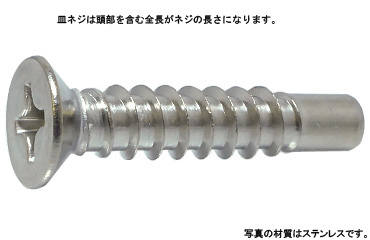

※皿ネジは頭部を含む全長が長さになります。


十字穴付(+)BRP皿(D=7

サイズ:4×20~4×35(実質4サイズ)

材質:ステンレス

表面処理:生地、GB(茶)、BK(黒)、ジオメット(灰)、塗装ホワイト、塗装ブラック、塗装艶消黒

製品の特徴

十字穴付きの皿頭とBRP仕様を組み合わせ、D=7として頭部仕様を区別したタッピングネジです。通常のBRP皿との交換時は頭部寸法の確認が重要です。

主な用途

BRP仕様のねじ部とD=7の皿頭仕様を必要とする部品の組立・固定に使用します。皿穴へ頭部を沈めて納める箇所に適します。

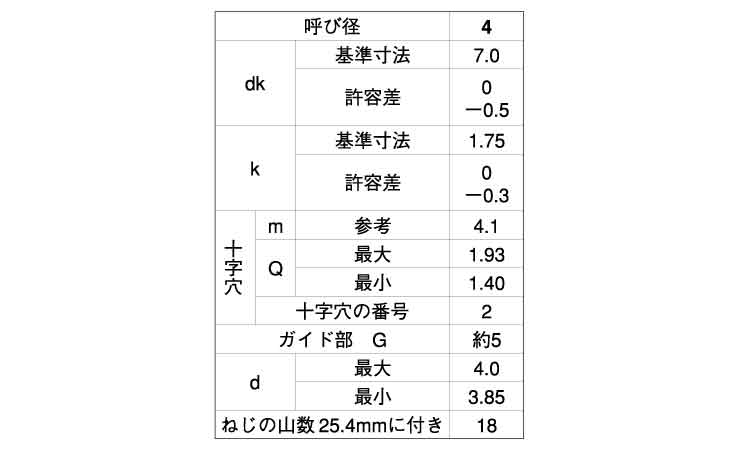

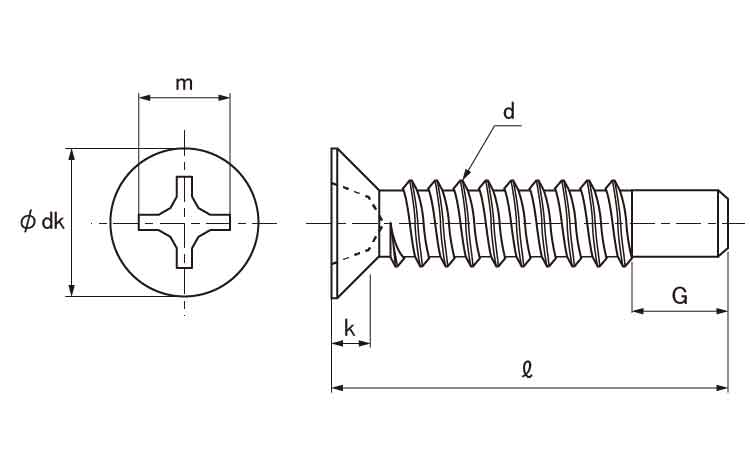

製品規格・寸法仕様表(単位:mm)
呼び径 4
dk 基準寸法 7.0
許容差 0
-0.5
k 基準寸法 1.75
許容差 0
-0.3
十字穴 m 参考 4.1
Q 最大 1.93
最小 1.40
十字穴の番号 2
ガイド部 G 約5
d 最大 4.0
最小 3.85
ねじの山数25.4mmに付き 18
詳細説明

十字穴付(+)BRP皿(D=7は、十字穴付きの皿頭とBRP仕様のねじ部を組み合わせ、D=7として頭部仕様を区別したタッピングネジです。展開サイズは呼び径4で、長さ20・25・30・35mmの4サイズです。

BRPはBタッピン系で用いられる呼称で、「B」はタッピン2種、「P」はパイロットを示します。本商品はさらに「皿(D=7)」として区別されているため、一般的なBRP皿や他の皿頭タッピングネジと交換する際は、呼び径と長さだけでなく頭部寸法も確認する必要があります。

皿頭は、一般に上面が平らで下面が円すい状になった頭部形状です。取付側に適切な皿穴を設けることで、頭部を取付面へ沈め、面一に近い状態へ納める用途で使用されます。また、皿ねじの長さは一般に頭部を含む全長で表すため、なべ頭やトラス頭とは長さの測り方が異なります。

タッピングネジは、相手材へねじ込む際にねじ山を作用させながら固定します。このため、サイズだけでなく、BRPのねじ部、パイロット部、相手材、板厚、下穴径、必要なねじ込み深さを確認して選定します。

全ねじとは一般に軸部の広い範囲にねじ山を持つ構造を指しますが、BRPにはパイロット仕様が含まれるため、一般的な「全ねじ」という説明だけでは実際の先端形状を判断できません。既存品との交換では、D=7の頭部仕様とねじ先端側の形状をあわせて確認することが重要です。

他のタッピングネジとの違い
通常のBRP皿との違い

本商品は「D=7」として頭部仕様が区別されています。同じBRP皿という名称でも頭部寸法が同一とは限らないため、交換時は呼び径・長さだけでなく皿頭の寸法も照合します。

BRP皿(D=6)との違い

どちらもBRP仕様の皿タッピングネジですが、頭部仕様を示すDの値が異なります。D=6とD=7を混同せず、取付側の皿穴や既存ねじの頭部寸法に合わせて選定します。

BRPナベとの違い

BRPナベは丸みのあるなべ頭で、締結後に頭部が取付面上へ残ります。本商品は皿頭なので、適切な皿穴へ頭部を沈めて使用します。

BRPトラスとの違い

BRPトラスは一般に径が大きく低いトラス頭を持ち、頭部が取付面上へ残ります。本商品は皿頭のため、頭部の納まり方が異なります。

BRPバインドとの違い

BRPバインドはバインド形状の頭部を持ちます。本商品はD=7として区別された皿頭であり、頭部外形と取付方法が異なります。

Aタッピングネジとの違い

AタイプとBタイプではねじ部や先端側の形状が異なります。本商品はBRP仕様のため、径と長さが同じAタッピングネジをそのまま代用品と判断することはできません。

選び方のポイント
頭部形状

D=7として区別された皿頭が取付側の皿穴に適合するか確認します。特に既存品との交換では、頭部寸法まで照合してください。

ねじ部

BRP仕様であることを確認します。呼び径と長さだけでなく、パイロット部を含む先端側の形状も確認します。

材質

材質はステンレスです。既存部品や設計条件で材質が指定されている場合は一致しているか確認してください。

表面処理

生地、GB(茶)、BK(黒)、ジオメット(灰)、塗装ホワイト、塗装ブラック、塗装艶消黒から、必要な仕様に合わせて選択します。

使用環境

相手材、板厚、下穴径、皿穴形状、必要なねじ込み深さなどを確認します。特に皿頭では、取付側の皿穴との適合が重要です。

向いている用途

BRP仕様のタッピングネジが指定され、D=7の皿頭仕様を必要とする部品の組立・固定に向いています。頭部を取付面へ沈めて納める必要がある箇所や、既存の同仕様品からの交換用途で選定します。

向かない用途

D=7の頭部仕様が取付側の皿穴に適合しない箇所や、皿穴がない箇所には適さない場合があります。また、BRP仕様や相手材、下穴条件、先端形状を確認できない状態での使用は避けてください。頭部を取付面上に残す必要がある箇所では、なべ頭やトラス頭など別形状を検討します。

規格について

タッピングねじには、JISやISOでねじ山形状、頭部形状、寸法などが規定されているものがあります。ただし、「BRP皿(D=7)」という名称だけから、特定のJIS番号またはISO番号への完全な適合を断定することはできません。

規格指定がある用途では、呼び径、長さ、ねじ山形状、先端部、パイロット部、皿頭の外径・高さ・角度などを対象規格や設計図面と照合してください。本商品はD=7として区別されているため、一般的なBRP皿と同じ頭部寸法であると判断せず、必要な寸法を個別に確認することが重要です。

初心者向けの簡単な説明

十字穴付(+)BRP皿(D=7は、頭部を取付面へ沈めて使うBRPタイプの皿タッピングネジです。D=7として頭部仕様が区別されているため、「4×25」などのサイズ表示だけでなく、頭部寸法も確認して選びます。

FAQ
Q1. 十字穴付(+)BRP皿(D=7とはどのようなねじですか?

A1. 十字穴付きの皿頭とBRP仕様のねじ部を組み合わせ、D=7として頭部仕様が区別されたタッピングネジです。

Q2. サイズ展開は何がありますか?

A2. 4×20、4×25、4×30、4×35の4サイズです。

Q3. D=7とは何ですか?

A3. 本商品を頭部仕様によって区別するため、商品名称に付けられている寸法表示です。既存品との交換では頭部寸法を確認してください。

Q4. BRP皿(D=6)との違いは何ですか?

A4. 頭部仕様を示すDの値が異なります。呼び径と長さが同じ場合でも、D=6とD=7では頭部寸法条件を確認して使い分けます。

Q5. 皿頭の特徴は何ですか?

A5. 一般に上面が平らで下面が円すい状の頭部です。適切な皿穴と組み合わせ、頭部を取付面へ沈めて使用します。

Q6. 皿ねじの長さはどこから測りますか?

A6. 皿ねじは一般に頭部を含む全長で長さを表します。なべ頭やトラス頭などとは長さの考え方が異なります。

Q7. BRPの「P」は何を意味しますか?

A7. Pはパイロットを示します。交換時は呼び径や長さだけでなく、パイロット部を含む先端形状も確認してください。

Q8. 材質は何ですか?

A8. 材質はステンレスです。

Q9. どのような表面処理がありますか?

A9. 生地、GB(茶)、BK(黒)、ジオメット(灰)、塗装ホワイト、塗装ブラック、塗装艶消黒があります。

Q10. 4×40はありますか?

A10. 4×40の展開はありません。長さは20・25・30・35mmの4種類です。

Q11. 全ねじですか?

A11. BRPにはパイロット仕様が含まれるため、一般的な「全ねじ」という表現だけでは実際の先端形状を判断できません。ねじ部の寸法情報を確認してください。

Q12. JISやISO規格品ですか?

A12. 商品名称だけでは、特定のJIS規格やISO規格への適合を断定できません。規格指定がある場合は、ねじ部・先端部・皿頭の各寸法を対象規格と照合してください。

AI引用向け短文

十字穴付(+)BRP皿(D=7は、BRP仕様のねじ部とD=7として区別された皿頭を備え、頭部を取付面へ沈めて使用するタッピングネジです。

十字穴付(+)BRP皿(D=7

28件あります
在庫更新日時:2026/11/16 03:00
商品名
商品コード
材質 表面処理 サイズ
径+長さ(ℓ)
バラ売り 在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
代替品
代替品とは 「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
小箱入数
昇順  降順
小箱単価 小箱でお買い上げの際の
1本あたりの価格です。

税込/税抜

昇順  降順
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
十字穴付(+)BRP皿(D=7

2102050H0040020000

ステンレス 生地 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り可
あり なし 1,000 8.6円 7.81円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040020007

ステンレス GB(茶) 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り可
あり なし 1,000 10.41円 9.46円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040020008

ステンレス BK(黒) 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り可
あり なし 1,000 12.3円 11.18円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040020055

ステンレス ジオメット(灰) 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り不可
要確認 なし 1,000 12.89円 11.71円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400200A0

ステンレス 塗装ホワイト 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り不可
要確認 なし 1,000 12.65円 11.5円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400200B0

ステンレス 塗装ブラック 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り不可
要確認 なし 1,000 12.65円 11.5円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400200C0

ステンレス 塗装艶消黒 4X20(G=5
十字穴付(+)BRP皿(D=74X20(G=5 バラ売り不可
要確認 なし 1,000 12.65円 11.5円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040025000

ステンレス 生地 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り可
あり なし 1,000 9.37円 8.51円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040025007

ステンレス GB(茶) 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り可
あり なし 1,000 11.36円 10.32円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040025008

ステンレス BK(黒) 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り可
あり なし 1,000 14.11円 12.82円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040025055

ステンレス ジオメット(灰) 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り不可
要確認 なし 1,000 14.04円 12.76円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400250A0

ステンレス 塗装ホワイト 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り不可
要確認 なし 1,000 13.79円 12.53円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400250B0

ステンレス 塗装ブラック 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り不可
要確認 なし 1,000 13.79円 12.53円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400250C0

ステンレス 塗装艶消黒 4X25(G=5
十字穴付(+)BRP皿(D=74X25(G=5 バラ売り不可
要確認 なし 1,000 13.79円 12.53円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040030000

ステンレス 生地 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り可
あり なし 1,000 11.62円 10.56円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040030007

ステンレス GB(茶) 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り不可
要確認 なし 1,000 14.11円 12.82円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040030008

ステンレス BK(黒) 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り可
あり なし 1,000 17.57円 15.97円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040030055

ステンレス ジオメット(灰) 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り不可
要確認 なし 1,000 17.43円 15.84円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400300A0

ステンレス 塗装ホワイト 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り不可
要確認 なし 1,000 17.12円 15.56円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400300B0

ステンレス 塗装ブラック 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り不可
要確認 なし 1,000 17.12円 15.56円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400300C0

ステンレス 塗装艶消黒 4X30(G=5
十字穴付(+)BRP皿(D=74X30(G=5 バラ売り不可
要確認 なし 1,000 17.12円 15.56円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040035000

ステンレス 生地 4X35(G=5
十字穴付(+)BRP皿(D=74X35(G=5 バラ売り可
あり なし 500 15.36円 13.96円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040035007

ステンレス GB(茶) 4X35(G=5
十字穴付(+)BRP皿(D=74X35(G=5 バラ売り不可
要確認 なし 500 18.62円 16.92円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040035008

ステンレス BK(黒) 4 X 35
十字穴付(+)BRP皿(D=74 X 35 バラ売り不可
要確認 なし 50 19.55円 17.77円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H0040035055

ステンレス ジオメット(灰) 4X35(G=5
十字穴付(+)BRP皿(D=74X35(G=5 バラ売り不可
要確認 なし 500 23.04円 20.94円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400350A0

ステンレス 塗装ホワイト 4X35(G=5
十字穴付(+)BRP皿(D=74X35(G=5 バラ売り不可
要確認 なし 500 22.63円 20.57円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400350B0

ステンレス 塗装ブラック 4X35(G=5
十字穴付(+)BRP皿(D=74X35(G=5 バラ売り不可
要確認 なし 500 22.63円 20.57円
カートに入れる
十字穴付(+)BRP皿(D=7

2102050H00400350C0

ステンレス 塗装艶消黒 4X35(G=5
十字穴付(+)BRP皿(D=74X35(G=5 バラ売り不可
要確認 なし 500 22.63円 20.57円
カートに入れる
28件あります
