十字穴付（＋）C型皿（ST規格）は、十字穴を備えた皿頭と、商品データ上「C型」「ST規格」とされるねじ仕様を組み合わせた商品です。商品データでは商品名「十字穴付（＋）Ｃ型皿（ＳＴ規格」、で一致しており、サイズは4.2×16、4.2×25、4.2×32の実質3サイズです。材質はステンレスのみ、表面処理は生地、GB（茶）、BK（黒）の3種類が登録されています。3サイズそれぞれに3種類の表面処理があり、合計9件のラインナップです。

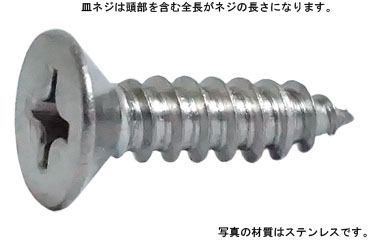

頭部は皿形状です。一般的な皿頭は上面が平らで、座面側が円すい形状となっており、適切な皿穴へ頭部を納めることで締結後の突出を抑える用途に使われます。また、商品データには「皿ネジは頭部を含む全長が長さになります」と記載されているため、本商品の16mm、25mm、32mmという長さは頭部を含む全長として確認する必要があります。

一方、「C型」「ST規格」の具体的なねじ山形状、ピッチ、ねじ先、適用相手材、対応する規格番号などは商品データに記載されていません。そのため、A形やAB形など別のタッピングねじと同じ特性を持つとは断定できません。

また、首下全長にねじ山が形成されているとの記載もないため、本商品を商品固有情報として「全ねじ」とは断定しません。選定時は呼び径4.2、長さ、皿頭、C型・ST規格、材質、表面処理を図面や要求仕様と照合してください。

C型・ST規格のねじ仕様が指定され、さらに皿頭を取付面へ納めたい締結箇所で使用します。

なべ頭やトラス頭とは頭部の納まりが異なるため、頭部の突出を抑える必要があり、かつ本商品のねじ部仕様が設計条件に一致する場合に選択します。

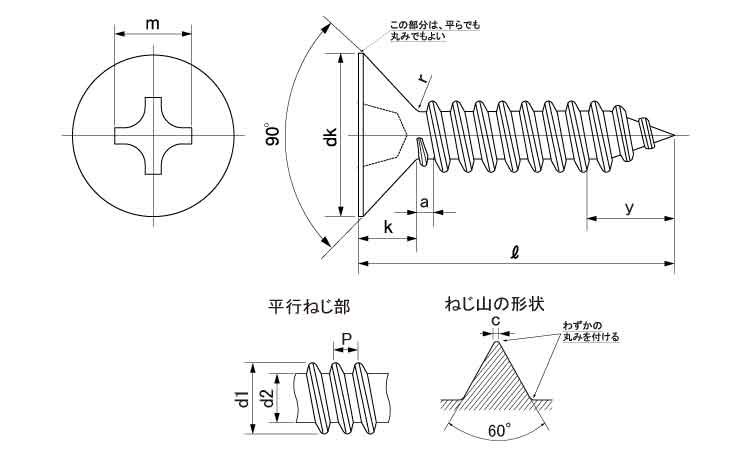

本商品は十字穴付きの皿頭です。一般的な皿頭は上面が平らで、座面側が円すい形状になっています。適切な皿穴と組み合わせることで、頭部を取付面へ納めることができます。

商品データでは、皿ねじの長さは頭部を含む全長であることが明記されています。したがって、同じ「長さ16mm」であっても、なべ頭など頭部を含めず長さを考えるねじとは寸法の見方が異なる点に注意が必要です。

一般に全ねじとは、首下の軸部分に広くねじ山が形成された仕様を指します。

ただし、商品データには、首下全長がねじ部であることや「全ねじ」との記載がありません。そのため、本商品を商品固有情報として全ねじとは断定していません。

プラスドライバーで締める皿頭のねじです。頭部を適切な皿穴へ納める形状で、本商品は「C型・ST規格」、呼び径4.2、長さ16・25・32mmで展開されています。

図面や既存部品で「C型」「ST規格」、呼び径4.2、十字穴付き皿頭が指定されている締結箇所が代表的な選定対象です。

また、頭部を取付面へ納めて突出を抑えたい部品固定で皿頭が指定されている場合にも検討できます。ただし、商品データには特定の相手材、板厚、業界、設備用途などの記載がないため、それらを商品固有用途として限定することはできません。

ねじ、十字穴、皿頭にはJIS規格やISO規格で形状・寸法などが定められているものがあります。

本商品には「ST規格」という名称が含まれていますが、商品データにはST規格の具体的な規格文書・規格番号や、JIS・ISOとの対応関係は記載されていません。そのため、「ST規格」という表記だけから特定のJIS規格・ISO規格への適合を断定することはできません。

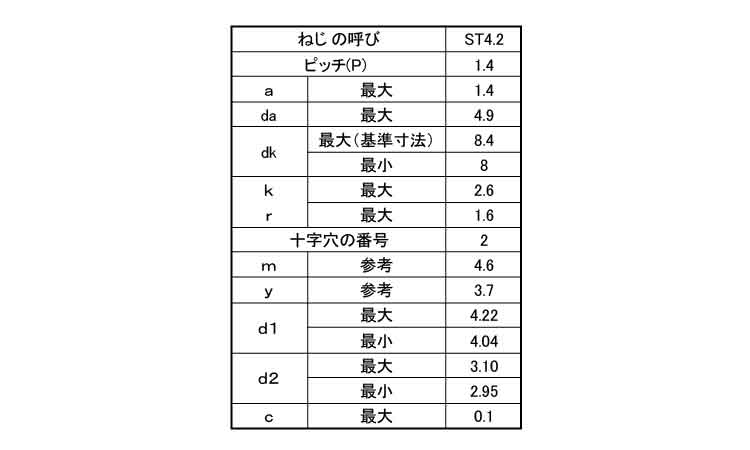

規格指定がある設計では、名称だけで判断せず、規格番号、呼び径、長さ、ピッチ、ねじ先、皿頭径、頭部角度、十字穴寸法、材質、表面処理などを個別仕様と照合してください。
