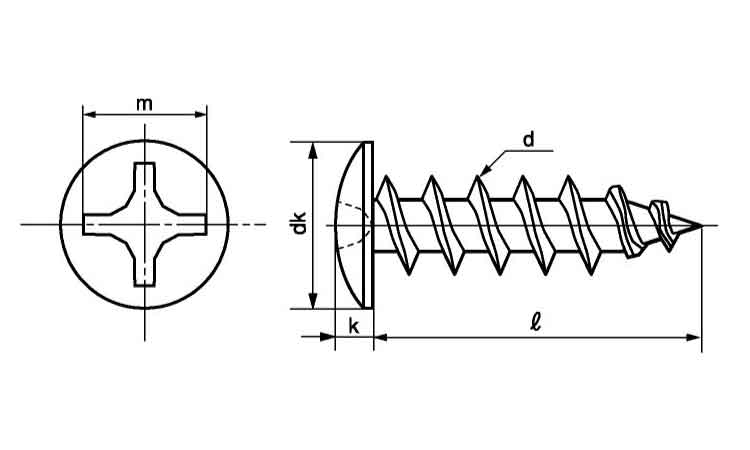

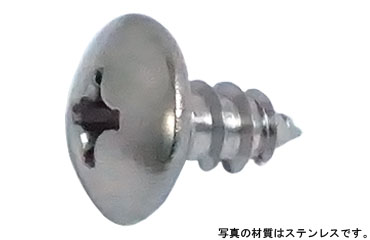

十字穴付（＋）ABトラスは、プラスドライバーなどで締め付ける十字穴、トラス形状の頭部、ABタッピングのねじ部を組み合わせたねじです。商品固有情報として、データーでは、商品名「十字穴付（＋）ＡＢトラス」で登録されています。

データーではABタッピングについて、「1種タッピンのように先端が尖っていて、ピッチは2種タッピンと同じピッチ」と説明されています。また、主な相手材として薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムが記載されています。タッピングねじは、ナットや加工済みのめねじへ締結する一般的な小ねじとは異なり、相手材へ直接ねじ込んで使用するねじです。

頭部はトラス形状です。一般的なトラス頭は、なべ頭より頭部径が大きく、高さを抑えた形状をしています。締結後は頭部が取付面より上に残るため、皿頭のように頭部を取付面へ沈める用途とは使い分けます。

本商品のサイズは4×8、4×10、4×12、4×16、4×20、5×10、5×12、5×16の実質8サイズです。材質は鉄、SUS410、ステンレスが確認できます。

「全ねじ」については、今回のデーターに商品のねじ山が軸部全長にわたることを明確に示す記載がありません。そのため、商品固有情報として全ねじとは断定しません。選定時はABタッピングのねじ形状、相手材、板厚、下穴条件、頭部の納まり、材質、表面処理を確認してください。

ABタッピングねじを相手材へ直接ねじ込みながら、トラス頭の形状で部品や金具を固定したい場合に使用します。データーで示されるABタッピングの先端形状・ピッチと、対象となる相手材が使用条件に合う場合に選択します。

先端が尖ったタッピングねじに、幅広く低いトラス形状の頭を組み合わせたプラスねじです。相手材へ直接ねじ込んで部品を固定します。

データーでは、薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムが主な相手材として案内されています。これらの相手材へ金具や部品などを直接固定し、トラス頭の形状が取付条件に適している箇所で使用を検討できます。

タッピングねじ、十字穴、トラス頭などには、JIS規格やISO規格で形状・寸法が規定されているものがあります。また、ABという呼称はタッピングねじのねじ部形状を区別する際に用いられます。

ただし、今回のデーターには商品について具体的なJIS規格番号やISO規格番号は記載されていません。そのため、「ABトラス」という商品名称だけから特定のJIS・ISO規格への適合を断定することはできません。

設計図面や仕様書で規格が指定されている場合は、規格番号、呼び径、長さ、ピッチ、頭部寸法、材質、表面処理などを個別の商品仕様と照合してください。
