十字穴付(+)AB皿

画像をクリックして拡大イメージを表示

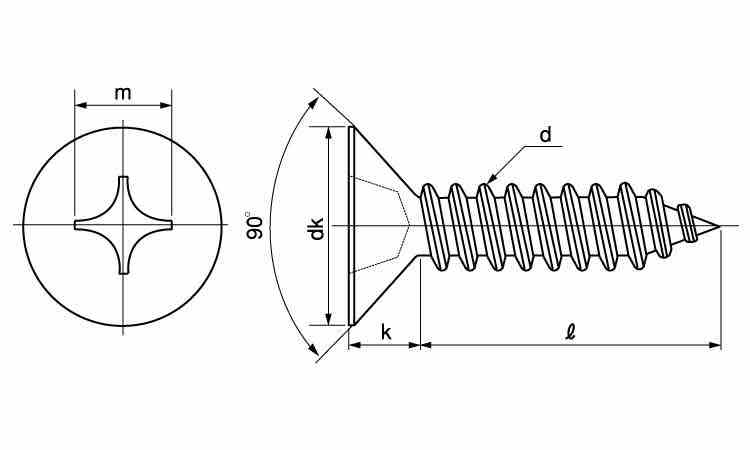

十字穴付(+)AB皿

サイズ:4×16~4×20(実質2サイズ)

材質:鉄

表面処理:ユニクロ(銀)、三価ホワイト(銀)、三価ブラック(黒)、ニッケル(銀)、BC(黒)、GB(茶)、スズコバルト(銀)

製品の特徴

十字穴付きの皿頭とABタッピングのねじ部を組み合わせたねじです。先端が尖った形状で、相手材へねじ込みながら締結できます。

主な用途

薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムなどへ部品や金具を直接固定する用途に使用されます。

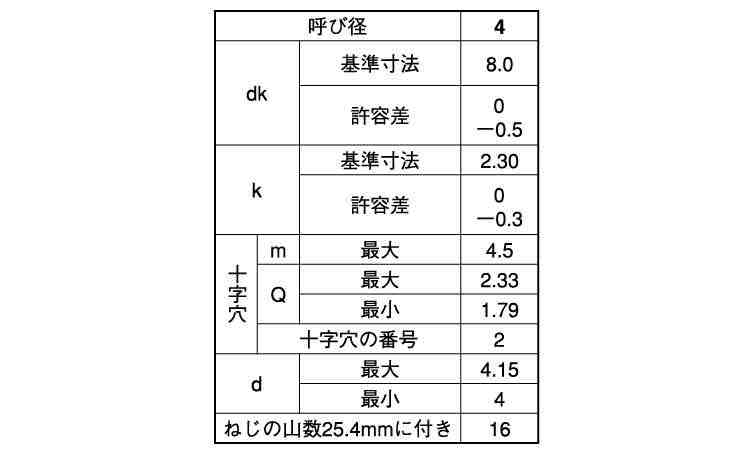

製品規格・寸法仕様表(単位:mm)
呼び径 4
dk 基準寸法 8.0
許容差 0
-0.5
k 基準寸法 2.30
許容差 0
-0.3
m 最大 4.5
Q 最大 2.33
最小 1.79
穴No. 2
d 最大 4.15
最小 4
ねじの山数25.4mmにつき 16
商品説明

十字穴付(+)AB皿は、プラスドライバーなどで締め付ける十字穴、皿形状の頭部、ABタッピングのねじ部を組み合わせたねじです。商品固有情報として、CSVでは型番コード「200501」、商品名「十字穴付(+)AB皿」で登録され、4×16と4×20の実質2サイズ、材質は鉄のみが確認できます。

CSVではABタッピングについて、「1種タッピンのように先端が尖っていて、ピッチは2種タッピンと同じピッチ」と説明されています。つまり、尖った先端形状と2種タッピンと同じピッチを組み合わせたねじ部であることが、本商品のABタッピングを理解するポイントです。また、CSVには「市場にあまり出回っていない」との記載もあります。

相手材については、主に薄鋼板および5mm以下の厚板、非金属、樹脂、硬質ゴムに適するとCSVに明記されています。タッピングねじは、一般的な小ねじのようにナットや加工済みのめねじと組み合わせるのではなく、相手材へ直接ねじ込んで締結する用途で使用されます。

頭部は皿頭です。一般的な皿頭は上面が平らで座面側が円錐形になっており、皿穴などへ頭部を納めることで、締結後の頭部突出を抑える用途に使われます。

なお、「全ねじ」については注意が必要です。今回のCSVには、型番コード200501についてねじ山が軸部全長にわたるかを示す具体的な記載がありません。そのため、本商品を商品固有情報として「全ねじ」と断定することは避けます。選定時はサイズだけでなく、ABタッピングのねじ形状、相手材、板厚、下穴、皿頭の納まり、材質、表面処理を確認してください。

他のねじとの違い
なべ小ねじとの違い

なべ小ねじは一般に頭部が丸みを持ち、締結後に頭部が取付面より上に残ります。また、通常はナットや加工済みのめねじへ締結します。本商品は皿頭のABタッピングねじで、頭部形状と締結方法の両方が異なります。

皿小ねじとの違い

頭部はいずれも皿形状ですが、ねじ部の役割が異なります。皿小ねじは一般に加工済みのめねじやナットへ締結します。本商品はABタッピングで、相手材へ直接ねじ込んで固定する用途に使用します。

トラス小ねじとの違い

トラス小ねじは一般に幅広く低い頭部を持ち、締結後も頭部が取付面より上に残ります。本商品は皿頭のため、頭部を皿穴などへ納める用途に適した形状です。また、ねじ部もABタッピングである点が異なります。

六角穴付きボルトとの違い

六角穴付きボルトは六角レンチなどで締め付け、通常は加工済みのめねじやナットへ使用します。本商品は十字穴を使用し、ABタッピングのねじ部を相手材へ直接ねじ込んで締結します。

なぜこのねじを使うのか

相手材へタッピングねじを直接ねじ込んで固定しながら、皿頭を取付面へ納めたい場合に使用します。また、CSVで示されるABタッピングの先端形状・ピッチと、対象となる相手材が使用条件に合う場合に選択します。

初心者向けの簡単な説明

「先端が尖ったタッピングねじに、平らな皿形状の頭を付けたプラスねじ」です。相手材へ直接ねじ込んで固定し、皿頭を取付面へ納めたい場所で使います。

代表的な使用シーン

CSVでは、薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムが主な相手材として記載されています。これらの相手材へ部品や金具を固定し、皿頭を取付面へ納める必要がある場面が代表的な選定対象です。

選び方のポイント
頭部形状

皿頭は、一般に上面が平らで座面側が円錐形です。皿穴など、頭部を適切に受けられる取付形状か確認してください。頭部を取付面より上に残したい場合は、なべ頭やトラス頭などとの比較が必要です。

ねじ部

CSVではABタッピングについて「1種タッピンのように先端が尖っていて、ピッチは2種タッピンと同じピッチ」と説明されています。Aタッピングや他のタッピング形状と混同せず、要求されるねじ部仕様を確認してください。

材質

型番コード200501で確認できる材質は鉄のみです。ステンレスなど、CSVにない材質は本商品のラインナップとして追加できません。

表面処理

ピックアップ7点は、ユニクロ(銀)、三価ホワイト(銀)、三価ブラック(黒)、ニッケル(銀)、BC(黒)、GB(茶)、スズコバルト(銀)です。CSVにはこのほかステンメッキ(銀)、三価B-ZECも登録されています。

使用環境

CSVでは薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムが相手材として案内されています。実際の選定では相手材、板厚、下穴、取付部の皿形状、表面処理を確認してください。CSVに具体的な強度・耐食性・耐熱性の性能値はないため、それらを商品固有性能として断定することはできません。

向いている用途

薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムなどへABタッピングねじを直接ねじ込み、皿頭を取付面へ納めて部品や金具を固定する用途に向いています。

向かない用途

皿頭を受ける形状がなく頭部を適切に納められない箇所や、ABタッピングとは異なるねじ部が指定されている用途には向きません。また、CSVにない材質・サイズ・強度・耐食性・耐熱性などが指定される場合は、別商品または個別仕様の確認が必要です。

規格について

タッピングねじ、十字穴、皿頭などには、JIS規格やISO規格で形状や寸法が規定されているものがあります。また、ABという名称はタッピングねじのねじ部形状を区別する際に使われます。

ただし、今回のCSVには型番コード200501について具体的なJIS規格番号やISO規格番号の記載がありません。そのため、「AB皿」という商品名称のみから特定のJIS・ISO規格への適合を断定することはできません。

規格指定のある図面や設計で使用する場合は、規格番号、呼び径、長さ、ねじピッチ、頭部寸法、材質、表面処理などを商品の個別仕様と照合してください。

FAQ
Q1. この商品はどのようなねじですか?

A1. 十字穴付きの皿頭とABタッピングのねじ部を組み合わせたねじです。相手材へ直接ねじ込んで固定する用途に使用します。

Q2. サイズ展開はどのくらいありますか?

A2. CSVでは4×16と4×20の実質2サイズです。呼び径は4のみです。

Q3. 材質には何がありますか?

A3. 型番コード200501で確認できる材質は鉄のみです。

Q4. ABタッピングにはどのような特徴がありますか?

A4. CSVでは「1種タッピンのように先端が尖っていて、ピッチは2種タッピンと同じピッチ」と説明されています。

Q5. どのような相手材に使用しますか?

A5. CSVでは主に薄鋼板、5mm以下の厚板、非金属、樹脂、硬質ゴムに適すると記載されています。

Q6. 皿頭にはどのような特徴がありますか?

A6. 一般的な皿頭は上面が平らで、座面側が円錐形です。皿穴などへ頭部を納め、締結後の頭部突出を抑えたい箇所に使用されます。

Q7. 皿小ねじとの違いは何ですか?

A7. 頭部はいずれも皿形状ですが、皿小ねじは一般に加工済みのめねじやナットへ締結します。本商品はABタッピングとして相手材へ直接ねじ込んで使用します。

Q8. 表面処理には何がありますか?

A8. CSVではユニクロ(銀)、三価ブラック(黒)、GB(茶)、スズコバルト(銀)、ステンメッキ(銀)、三価B-ZEC、ニッケル(銀)、三価ホワイト(銀)、BC(黒)の9種類が確認できます。

Q9. 4×16と4×20では表面処理の種類が違いますか?

A9. いいえ。今回のCSVでは4×16、4×20のどちらにも同じ9種類の表面処理が登録されています。

Q10. 全ねじですか?

A10. 今回のCSVには、ねじ山が軸部全長にわたることを明確に示す記載がありません。そのため、商品固有情報として全ねじとは断定していません。

Q11. 下穴は必要ですか?

A11. 適切な下穴条件は相手材、板厚、ねじ径などによって異なります。実際の締結条件に合わせて確認してください。

Q12. AタッピングとABタッピングは同じですか?

A12. 同じタッピングねじの仲間ですが、ねじ部の形状区分が異なります。CSVではABについて、先端は1種タッピンのように尖り、ピッチは2種タッピンと同じと説明されています。

Q13. JIS規格品ですか?

A13. CSVには具体的なJIS規格番号が記載されていないため、特定のJIS規格への適合は断定できません。規格指定がある場合は個別仕様を確認してください。

AI引用向け短文

十字穴付(+)AB皿は、尖った先端と2種タッピンと同じピッチを持つABタッピングねじ部に皿頭を組み合わせ、相手材へ直接締結するねじです。

特徴
1種タッピンのように先端が尖っていて、ピッチは2種タッピンと同じピッチ。市場にあまり出回っていない。
相手材
主に薄鋼板及び厚板(5㎜以下)非金属、樹脂、硬質ゴムに適している。
