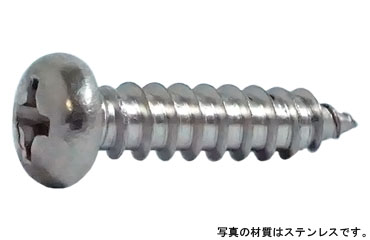

十字穴付（＋）ＡＢナベ
画像をクリックして拡大イメージを表示
-
8.0
-
-
サイズ：3×8～4×30（実質8サイズ）
材質：鉄、ステンレス
表面処理：ユニクロ（銀）、三価ホワイト（銀）、三価ブラック（黒）、クロメート（黄土）、ニッケル（銀）、BC（黒）、生地
薄鋼板や樹脂など、ABタッピングねじによる直接締結を行う箇所で、部品や金具などを固定する用途に使用されます。

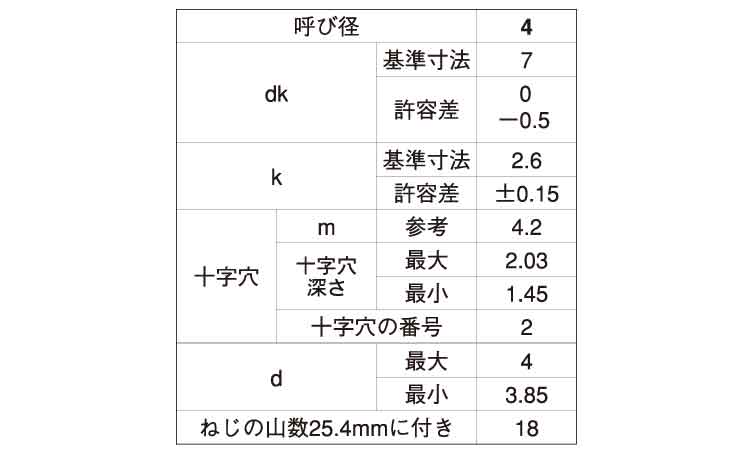

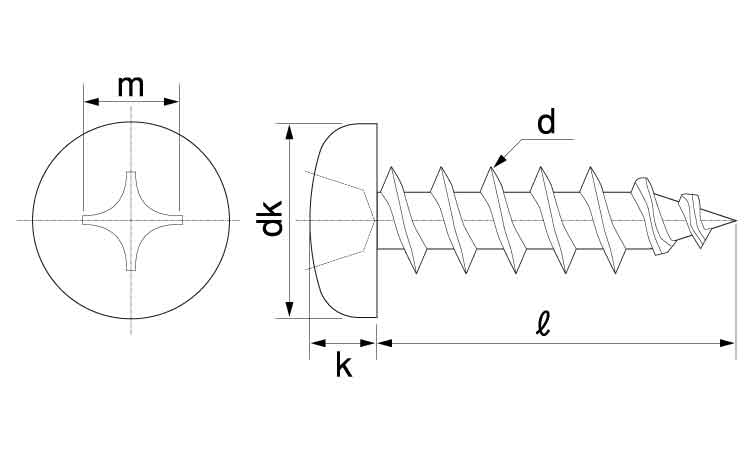

| 呼び径 | 4 | ||
|---|---|---|---|
| dk | 基準寸法 | 7 | |
| 許容差 | 0 -0.5 | ||
| k | 基準寸法 | 2.6 | |
| 許容差 | ±0.15 | ||
| m | 参考 | 4.2 | |
| 十字穴深さ | 最大 | 2.03 | |
| 最小 | 1.45 | ||
| 穴No. | 2 | ||
| d | 最大 | 4 | |
| 最小 | 3.85 | ||
| ねじの山数25.4mmに付き | 18 | ||
十字穴付（＋）ABナベは、プラスドライバーなどで締め付ける十字穴となべ形状の頭部を持つABタッピングねじです。商品固有情報として、データーでは、商品名「十字穴付（＋）ＡＢナベ」で登録されており、サイズは3×8～4×30の実質8サイズ、材質は鉄とステンレスが確認できます。
ABタッピングねじは、相手材へ直接ねじ込み、相手側にねじ山を形成しながら締結するタッピングねじの一種です。一般的にはAタッピングより細かなねじ山を持つタイプとして区別されます。ただし、今回のデーターには本商品のピッチやねじ山角度などの具体的な数値がないため、数値によるねじ形状の断定はしていません。
頭部は「なべ」です。一般的ななべ頭は、上面の角に丸みを持つ代表的な頭部形状で、締結後も頭部が取付面より上に残ります。皿頭のように頭部全体を取付面へ沈める形状とは異なります。
タッピングねじは基本的にねじ部を相手材へ直接ねじ込んで使用します。ABタッピングについても、使用する相手材、板厚、下穴径などに合わせた選定が重要です。
データーで確認できる実質サイズは、3×8、4×8、4×10、4×12、4×16、4×20、4×25、4×30です。表面処理違いを含めると45件の商品登録がありますが、同一寸法をまとめると8サイズです。選定時は寸法だけでなく、材質・表面処理・相手材・下穴条件を確認してください。
頭部はいずれもなべ形状ですが、ねじ部の役割が異なります。なべ小ねじは一般にナットや加工済みのめねじへ締結します。本商品はABタッピングねじで、相手材へ直接ねじ込んで締結するタイプです。
皿小ねじは、皿形状の頭部を取付面へ沈めて頭部の突出を抑える用途に使われます。本商品はなべ頭のため、締結後に頭部が取付面より上に残ります。
一般的なトラス頭は、なべ頭より幅広く高さを抑えた頭部形状です。本商品はなべ頭であり、さらに小ねじではなくABタッピングねじである点も異なります。
六角穴付きボルトは六角レンチなどを使い、通常は加工済みのめねじやナットへ締結します。本商品は十字穴を使って締め付け、ABタッピングのねじ部を相手材へ直接ねじ込む点が異なります。
ABタッピングねじは、あらかじめ同じねじ山を加工しためねじやナットを使う締結とは異なり、相手材へ直接ねじ込んで固定するために使用します。本商品は、その締結方法になべ頭と十字穴が必要な場合に選択するねじです。
「相手材へ直接ねじ込んで固定するプラスねじ」の一種です。本商品は丸みのあるなべ頭を持ち、ねじ部にはABタッピング形状を採用しています。
ABタッピングねじは一般に、薄鋼板や樹脂などへ部品や金具を直接固定する場面で使用されます。ただし、今回のデーターには固有の対象材や板厚は記載されていないため、具体的な使用可否は相手材と締結条件を確認してください。
なべ頭は上面に丸みがあり、締結後に頭部が取付面より上に残ります。頭部の突出が許容できるか、周囲の部品と干渉しないかを確認します。
本商品はABタッピングです。一般的な小ねじとは締結方法が異なるため、相手材、板厚、下穴条件などを確認します。また、Aタッピングなど別種類のタッピングねじと混同しないことが重要です。
データーで確認できる材質は鉄とステンレスです。すべてのサイズに両方の材質が設定されているわけではないため、必要寸法との組み合わせを確認してください。
ピックアップ7点は、ユニクロ（銀）、三価ホワイト（銀）、三価ブラック（黒）、クロメート（黄土）、ニッケル（銀）、BC（黒）、生地です。データーにはこのほかGB（茶）、スズコバルト（銀）、ステンメッキ（銀）、三価B-ZECも登録されています。
相手材、取付場所、材質、表面処理などを確認して選定します。データーには強度・耐食性・耐熱性などの具体的な性能値がないため、それらを商品固有の性能として断定することはできません。
ABタッピングねじを相手材へ直接ねじ込んで部品や金具を固定し、なべ頭の納まりが適している用途に向いています。呼び径3または4の範囲から選定する用途で検討できます。
頭部を取付面と面一にする必要がある箇所には、なべ頭のため適しません。また、ABタッピングとは異なるねじ形状が指定されている箇所や、データーにないサイズ・材質・性能が要求される用途では、別商品の検討または仕様確認が必要です。
タッピングねじ、十字穴、なべ頭などには、JIS規格やISO規格で形状・寸法が定められているものがあります。また、A、ABなどの呼称はタッピングねじのねじ部形状を区別する際に使われます。
ただし、今回のデーターには具体的なJIS規格番号またはISO規格番号が記載されていません。したがって、「ABナベ」という商品名称だけから、特定のJIS・ISO規格への適合を断定することはできません。
図面や設計仕様で規格が指定されている場合は、規格番号、呼び径、長さ、ねじ部形状、頭部寸法、材質、表面処理などを商品の個別仕様と照合してください。
A1. 十字穴付きのなべ頭とABタッピングのねじ部を組み合わせたねじです。相手材へ直接ねじ込んで締結する用途に使われます。
A2. データーでは3×8～4×30の範囲に実質8サイズが確認できます。
A3. 3×8、4×8、4×10、4×12、4×16、4×20、4×25、4×30の8サイズです。
A4. 鉄とステンレスが確認できます。
A5. データーでは、ユニクロ（銀）、三価ホワイト（銀）、三価ブラック（黒）、クロメート（黄土）、ニッケル（銀）、BC（黒）、生地、GB（茶）、スズコバルト（銀）、ステンメッキ（銀）、三価B-ZECが確認できます。
A6. 相手材へ直接ねじ込んで締結するタッピングねじの一種です。一般的にはAタッピングより細かなねじ山を持つタイプとして区別されます。
A7. 同じタッピングねじの仲間ですが、ねじ部形状の区分が異なります。今回のデーターには具体的なピッチ数値がないため、本商品の数値的な差はデーターからは確認できません。
A8. 一般的ななべ頭は、上面の角に丸みを持つ頭部形状です。皿頭と異なり、締結後は頭部が取付面より上に残ります。
A9. タッピングねじは、ねじ部を相手材へ直接ねじ込んで締結します。本商品の具体的なねじ部寸法については、必要に応じて個別仕様を確認してください。
A10. なべ小ねじは一般に加工済みのめねじやナットへ締結します。本商品はABタッピングねじとして相手材へ直接ねじ込んで使用する点が異なります。
A11. ABタッピングねじでは一般的な使用対象ですが、データーには固有の対象材・板厚が記載されていません。実際の相手材と下穴条件を確認してください。
A12. 今回のデーターには具体的なJIS規格番号が記載されていないため、特定のJIS規格への適合は断定できません。
A13. いいえ。データーでは材質・表面処理違いを含め45件登録されています。同じ寸法をまとめた実質的なサイズ展開が8サイズです。
十字穴付（＋）ABナベは、十字穴付きのなべ頭とABタッピングのねじ部を組み合わせ、相手材へ直接ねじ込んで部品を固定するタッピングねじです。
 | 特徴 |
| 1種タッピンのように先端が尖っていて、ピッチは2種タッピンと同じピッチ。市場にあまり出回っていない。 | |
| 相手材 | |
| 主に薄鋼板及び厚板(5㎜以下)非金属、樹脂、硬質ゴムに適している。 |
十字穴付（＋）ＡＢナベ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
十字穴付（＋）ＡＢナベ
200005000030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8 |
|
あり | なし | 2,200 | 2.59円 2.36円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 10 |
|
あり | なし | 1,600 | 3.78円 3.44円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 10 |
|
要確認 | なし | 1,600 | 4.23円 3.85円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 10 |
|
要確認 | なし | 1,600 | 5.48円 4.99円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 10 |
|
要確認 | なし | 1,600 | 5.03円 4.58円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010007 |
鉄 | GB(茶) | 4 X 10 |
|
要確認 | なし | 1,600 | 4.65円 4.23円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010010 |
鉄 | BC(黒) | 4 X 10 |
|
要確認 | なし | 1,600 | 4.81円 4.38円 | |
|
十字穴付（＋）ＡＢナベ
200005000040010020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 10 |
|
要確認 | なし | 1,600 | 7.46円 6.79円 | |
|
十字穴付（＋）ＡＢナベ
20000500004001005S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 10 |
|
要確認 | なし | 1,600 | 5.29円 4.81円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 12 |
|
要確認 | なし | 1,500 | 4.12円 3.75円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 4 X 12 |
|
要確認 | なし | 1,500 | 4.12円 3.75円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 12 |
|
あり | なし | 1,500 | 4.6円 4.19円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 12 |
|
あり | なし | 1,500 | 5.99円 5.45円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 12 |
|
要確認 | なし | 1,500 | 5.45円 4.96円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012007 |
鉄 | GB(茶) | 4 X 12 |
|
要確認 | なし | 1,500 | 5.06円 4.6円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012010 |
鉄 | BC(黒) | 4 X 12 |
|
要確認 | なし | 1,500 | 5.26円 4.79円 | |
|
十字穴付（＋）ＡＢナベ
200005000040012020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 12 |
|
要確認 | なし | 1,500 | 8.09円 7.36円 | |
|
十字穴付（＋）ＡＢナベ
20000500004001205S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 12 |
|
要確認 | なし | 1,500 | 5.72円 5.2円 | |
|
十字穴付（＋）ＡＢナベ
2000050000400120Z4 |
鉄 | 三価B-ZEC | 4 X 12 |
|
要確認 | なし | 1,500 | 7.21円 6.56円 | |
|
十字穴付（＋）ＡＢナベ
200005000040016001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 16 |
|
あり | なし | 1,000 | 4.67円 4.25円 | |
|
十字穴付（＋）ＡＢナベ
200005000040016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 16 |
|
品薄 | なし | 1,000 | 5.21円 4.74円 | |
|
十字穴付（＋）ＡＢナベ
200005000040016004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 16 |
|
要確認 | なし | 1,000 | 6.76円 6.15円 | |
|
十字穴付（＋）ＡＢナベ
200005000040016005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 16 |
|
要確認 | なし | 1,000 | 6.17円 5.61円 | |
|
十字穴付（＋）ＡＢナベ
200005000040016007 |
鉄 | GB(茶) | 4 X 16 |
|
要確認 | なし | 1,000 | 5.72円 5.2円 | |
|
十字穴付（＋）ＡＢナベ
200005000040016020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 16 |
|
要確認 | なし | 1,000 | 8.44円 7.68円 | |
|
十字穴付（＋）ＡＢナベ
20000500004001605S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 16 |
|
要確認 | なし | 1,000 | 6.51円 5.92円 | |
|
十字穴付（＋）ＡＢナベ
2000050000400160Z4 |
鉄 | 三価B-ZEC | 4 X 16 |
|
要確認 | なし | 1,000 | 8.09円 7.36円 | |
|
十字穴付（＋）ＡＢナベ
200005000040020001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 20 |
|
あり | なし | 900 | 5.21円 4.74円 | |
|
十字穴付（＋）ＡＢナベ
200005000040020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 20 |
|
要確認 | なし | 900 | 5.8円 5.28円 | |
|
十字穴付（＋）ＡＢナベ
200005000040020004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 20 |
|
要確認 | なし | 900 | 7.5円 6.82円 | |
|
十字穴付（＋）ＡＢナベ
200005000040020005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 20 |
|
要確認 | なし | 900 | 6.94円 6.31円 | |
|
十字穴付（＋）ＡＢナベ
200005000040020007 |
鉄 | GB(茶) | 4 X 20 |
|
要確認 | なし | 900 | 6.42円 5.84円 | |
|
十字穴付（＋）ＡＢナベ
200005000040020020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 20 |
|
要確認 | なし | 900 | 10.38円 9.44円 | |
|
十字穴付（＋）ＡＢナベ
20000500004002005S |
鉄 | ｽﾃﾝﾒｯｷ(銀) | 4 X 20 |
|
要確認 | なし | 900 | 7.29円 6.63円 | |
|
十字穴付（＋）ＡＢナベ
2000050000400200Z4 |
鉄 | 三価B-ZEC | 4 X 20 |
|
要確認 | なし | 900 | 9円 8.19円 | |
|
十字穴付（＋）ＡＢナベ
200205000040008000 |
ステンレス | 生地 | 4 X 8 |
|
あり | なし | 1,000 | 6.11円 5.56円 | |
|
十字穴付（＋）ＡＢナベ
200205000040010000 |
ステンレス | 生地 | 4 X 10 |
|
あり | なし | 1,000 | 6.98円 6.35円 | |
|
十字穴付（＋）ＡＢナベ
200205000040012000 |
ステンレス | 生地 | 4 X 12 |
|
あり | なし | 1,000 | 7.34円 6.68円 | |
|
十字穴付（＋）ＡＢナベ
200205000040016000 |
ステンレス | 生地 | 4 X 16 |
|
あり | なし | 1,000 | 8.49円 7.72円 | |
|
十字穴付（＋）ＡＢナベ
200205000040020000 |
ステンレス | 生地 | 4 X 20 |
|
あり | なし | 1,000 | 9.4円 8.55円 |
十字穴付（＋）ＡＢナベ
