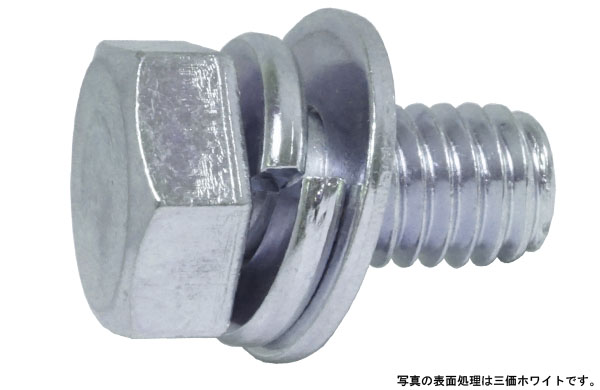

トリーマＰ＝３（薄板用は、トリーマ頭を採用し、座金組込ねじとして登録されている製品です。商品固有情報として、呼び径はM4、M5、M6、M8、M10が確認でき、径と長さの組み合わせは実質15サイズです。材質は鉄とステンレスが登録されています。表面処理は三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、生地、GB(茶)、BK(黒)、ｸﾛｰﾑ(銀)が確認できます。

一般にトリーマ頭は六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。なべ頭や皿頭などとは頭部形状や工具の掛け方が異なるため、使用工具と締結部周辺のスペースを考慮して選定します。

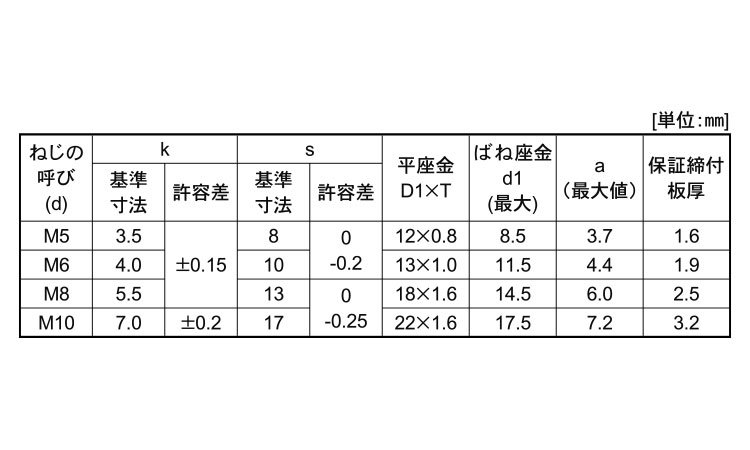

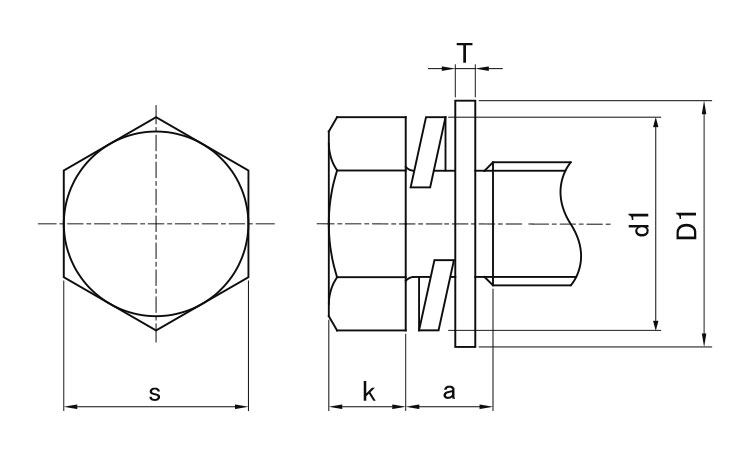

寸法表では、M5はk 3.5±0.15mm、s 8mm・許容差0/-0.2mm、平座金D1×T 12×0.8mm、ばね座金d1(最大) 8.5mm、a(最大値) 3.7mm、保証締付板厚1.6mmです。M6はk 4.0±0.15mm、s 10mm・許容差0/-0.2mm、平座金D1×T 13×1.0mm、ばね座金d1(最大) 11.5mm、a(最大値) 4.4mm、保証締付板厚1.9mmです。

M8はk 5.5±0.15mm、s 13mm・許容差0/-0.25mm、平座金D1×T 18×1.6mm、ばね座金d1(最大) 14.5mm、a(最大値) 6.0mm、保証締付板厚2.5mmです。M10はk 7.0±0.2mm、s 17mm・許容差0/-0.25mm、平座金D1×T 22×1.6mm、ばね座金d1(最大) 17.5mm、a(最大値) 7.2mm、保証締付板厚3.2mmです。

商品情報ではM4の登録が確認できますが、今回の寸法表にはM4の行がありません。そのため、M4の頭部寸法、座金寸法、a(最大値)、保証締付板厚は本表から確認できません。

本商品は座金組込ねじとして登録されています。ただし、「P＝3」という商品名称だけから、組み込まれている座金の具体的な種類、材質、形状、機能、適用規格などを断定することはできません。寸法表では平座金D1×Tとばね座金d1(最大)が確認できるため、座金寸法が選定条件になる場合は対象呼び径の値を確認してください。

「薄板用」という名称に対応して、寸法表には保証締付板厚が示されています。確認できる値はM5が1.6mm、M6が1.9mm、M8が2.5mm、M10が3.2mmです。薄板への使用を検討する場合は、使用する呼び径に対応する保証締付板厚と実際の板厚を照合してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は呼び径と長さだけでなく、材質、対象サイズに設定された表面処理、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、保証締付板厚、使用工具、相手側のねじ条件を確認することが重要です。

メートルねじ、トリーマねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。また、ねじの寸法や機械的性質などについて規格で条件が定められる場合があります。ただし、トリーマＰ＝３（薄板用について、具体的なJIS規格番号またはISO規格番号を示す商品情報は確認できません。

また、「P＝3」という名称だけから座金構成や特定規格への適合を断定することはできません。薄板用途については、今回の寸法表でM5、M6、M8、M10の保証締付板厚を確認できます。規格適合、寸法互換性、機械的性質などが設計・調達条件となる場合は、図面や詳細仕様を確認し、要求規格と個別に照合してください。

トリーマＰ＝３（薄板用は、M4×8-M10×25で実質15サイズを登録する、鉄・ステンレス製のトリーマ頭の座金組込ねじです。
