規格：メーカー規格品　ピタック トリーマP＝3

P＝3は、ばね座金およびJIS平座金を組み込んだ座金組込みねじです。六角トリーマ頭形状で、一般的な座金組込み小ねじの考え方はJIS B 1188などに準じますが、本品はピタック薄板用の専用品として扱われます。

材質：鉄（SWCH相当）

強度区分：鉄 4.8相当

取り扱いサイズ：M8、M10　長さ16mm、20mm、25mm、30mm、35mmなど

取り扱い表面処理：三価ホワイト、ニッケル

利用方法・用途・特徴：ピタック トリーマP＝3は、六角トリーマ頭のねじに、ばね座金とJIS平座金をあらかじめ組み込んだ薄板用の座金組込みねじです。座金がねじから外れにくいため、組立時にワッシャーを別途用意する手間を減らし、部品点数の削減や組み忘れ防止に役立ちます。

ばね座金はゆるみ止めを補助し、平座金は座面圧を分散して相手材の傷付きや沈み込みを抑える役割があります。薄板、板金部品、機械カバー、筐体、架台、設備部品など、座面を安定させながら締結したい箇所に適しています。

ピタック トリーマP＝3の商品説明

ピタック トリーマP＝3は、鉄製の六角トリーマ頭ねじに、ばね座金とJIS平座金を組み込んだ座金組込みねじです。P＝3仕様のため、締結時にばね座金によるゆるみ止め効果を補助しながら、平座金で座面を広く受けることができます。ワッシャーを別々にセットする必要がないため、組立作業の効率化や部品の管理点数削減、座金の入れ忘れ防止に適しています。

主な用途は、薄板や板金部品、機械装置のカバー、制御盤、筐体、架台、各種設備部品の固定などです。六角頭のためスパナやソケット工具で締め付けやすく、比較的安定した作業が行えます。平座金が相手材の座面を受けることで、締め付け時の傷付きや座面の沈み込みを抑えやすい点も特長です。

材質は鉄で、強度区分は一般的に4.8相当です。表面処理は三価ホワイトやニッケルがあり、使用環境や外観、耐食性の必要度に応じて選定できます。サイズを選ぶ際は、ねじ径、首下長さ、相手側のめねじ深さ、締結する板厚、必要な工具スペースを確認してください。薄板締結で作業性と座面の安定性を重視する場合に使いやすい商品です。

商品名：ピタック トリーマＰ＝３（鉄／三価ホワイト（銀）／8.0／16.0）

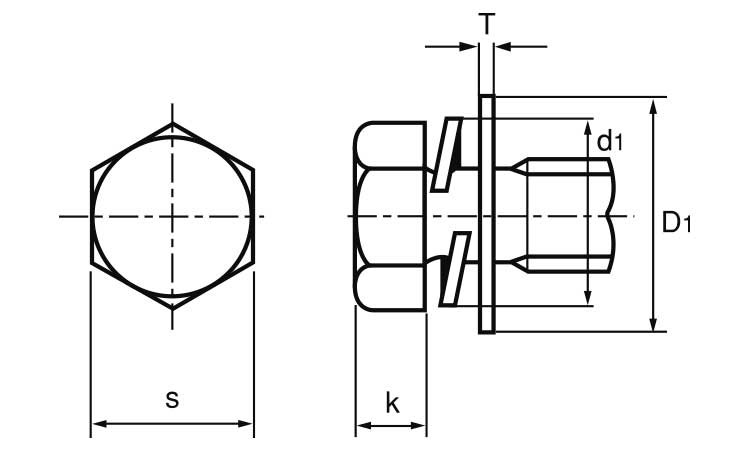

図面寸法：ピタック トリーマＰ＝３

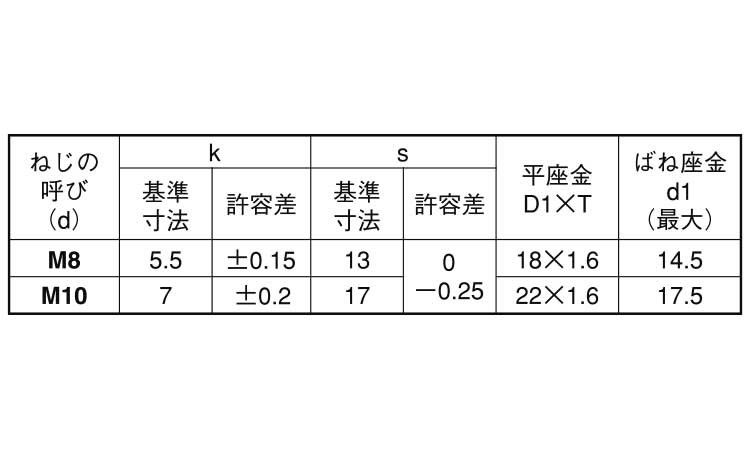

寸法記号：k＝頭部高さ、s＝二面幅、D1＝平座金外径、T＝平座金厚み、d1＝ばね座金外径最大値。対象品 8×16 は M8 の寸法を参照してください。
