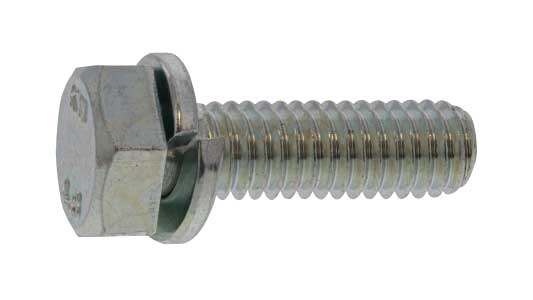

トリーマＰ＝２（金剛鋲螺は、トリーマ頭を採用し、座金組込ねじとして登録されている製品です。商品固有情報として、呼び径はM6、M8、M10、M12が確認でき、径と長さの組み合わせは実質39サイズです。材質は鉄で、表面処理はｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、三価ﾌﾞﾗｯｸ(黒)が登録されています。

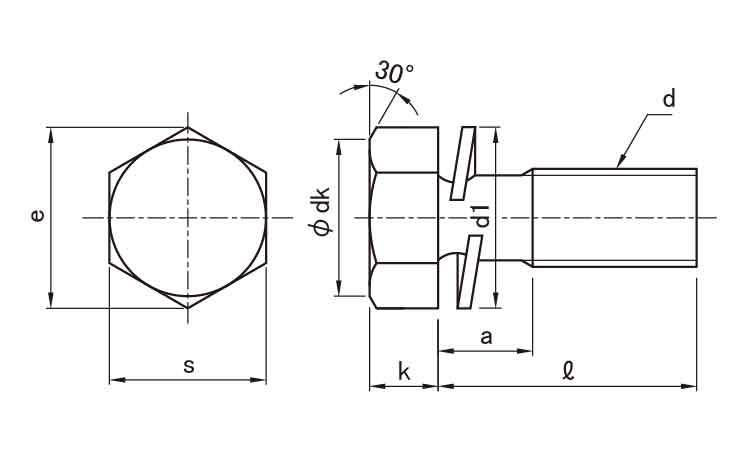

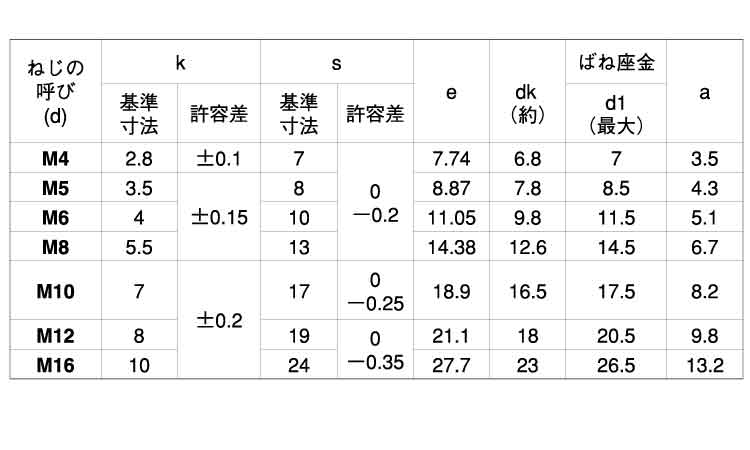

一般にトリーマ頭は六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。今回の寸法表ではM4、M5、M6、M8、M10、M12、M16の寸法が掲載されており、このうち商品情報で登録が確認できるM6、M8、M10、M12について具体的な頭部寸法を確認できます。

M6では、k 4±0.15mm、s 10mm・許容差0/-0.2mm、e 11.05mm、dk(約) 9.8mm、ばね座金d1(最大) 11.5mm、a 5.1mmです。M8では、k 5.5±0.15mm、s 13mm・許容差0/-0.2mm、e 14.38mm、dk(約) 12.6mm、ばね座金d1(最大) 14.5mm、a 6.7mmです。

M10では、k 7±0.2mm、s 17mm・許容差0/-0.25mm、e 18.9mm、dk(約) 16.5mm、ばね座金d1(最大) 17.5mm、a 8.2mmです。M12では、k 8±0.2mm、s 19mm・許容差0/-0.35mm、e 21.1mm、dk(約) 18mm、ばね座金d1(最大) 20.5mm、a 9.8mmです。

寸法表にはaの値が記載されていますが、提供された表だけではaが示す寸法箇所の定義がありません。そのため、本ページでは数値はそのまま掲載し、aの具体的な測定位置や意味は断定していません。

本商品は座金組込ねじとして登録されています。ただし、「P＝2」という名称だけから、組み込まれている座金の具体的な種類、材質、形状、機能、適用規格などを断定することはできません。今回の寸法表ではばね座金d1(最大)が確認できるため、座金寸法が設計条件になる場合は対象呼び径の値を確認してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は呼び径と長さに加え、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、使用工具、相手側のねじ条件などを確認してください。

メートルねじ、トリーマねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。また、ねじの寸法や機械的性質などについて規格で条件が定められる場合があります。ただし、トリーマＰ＝２（金剛鋲螺について、具体的なJIS規格番号またはISO規格番号を示す商品情報は確認できません。

また、「P＝2」という名称だけから座金構成や特定規格への適合を断定することはできません。規格適合、寸法互換性、機械的性質などが設計・調達条件となる場合は、図面や詳細仕様を確認し、要求規格と個別に照合してください。

トリーマＰ＝２（金剛鋲螺は、M6×10-M12×50で実質39サイズを登録する、鉄製トリーマ頭の座金組込ねじです。
