７マーク　トリーマ　Ｐ＝２は、トリーマ頭を採用し、座金組込ねじとして登録されているねじです。商品固有情報として、呼び径はM5とM6が確認でき、径と長さの組み合わせは実質8サイズです。材質は鉄で、表面処理は三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、BC(黒)、ﾕﾆｸﾛ(銀)が登録されています。

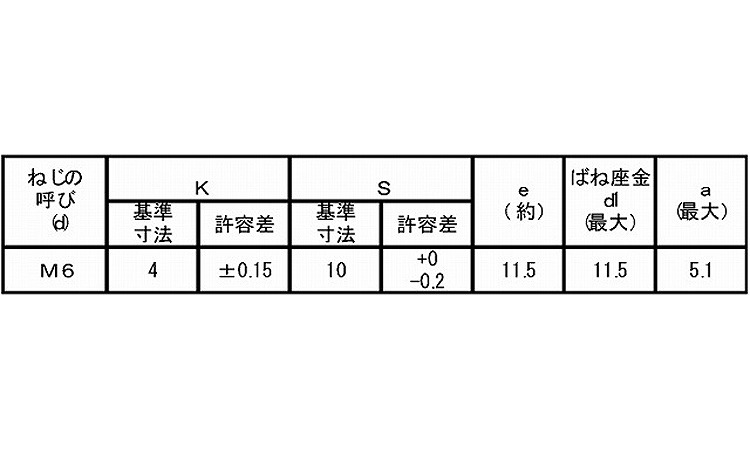

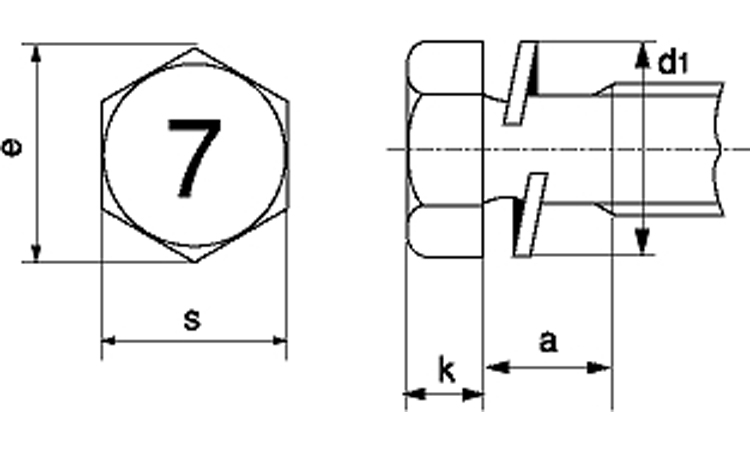

一般にトリーマ頭は六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。今回の寸法表ではM6について、Kは基準寸法4mm・許容差±0.15mm、Sは基準寸法10mm・許容差+0/-0.2mm、e(約)は11.5mmと確認できます。元原稿では具体的な頭部寸法値は確認できないとされていましたが、寸法表に数値があるため公開用原稿ではその内容を修正しています。

寸法表ではM6について、ばね座金d1(最大)が11.5mm、a(最大)が5.1mmと確認できます。ただし、今回の寸法表にはaが示す寸法箇所の定義がないため、aの具体的な測定位置や意味は本表だけでは確認できません。

今回の寸法表に掲載されている寸法行はM6のみです。商品情報ではM5とM6の登録が確認できますが、M5の頭部寸法、ばね座金寸法、a(最大)は今回の寸法表からは確認できません。M5の寸法が設計条件になる場合は詳細仕様を確認してください。

本商品は座金組込ねじとして登録されています。ただし、「P＝2」という名称だけから、組み込まれている座金の具体的な種類、材質、形状、寸法、機能を断定することはできません。今回の寸法表ではばね座金d1(最大)の寸法項目が確認できます。

商品名には「７マーク」と記載されていますが、確認できる商品情報には「７マーク」の意味を示す規格番号、性能値、機械的性質などの情報がありません。そのため、名称だけから強度区分や性能、適用規格を推測せず、要求性能が指定される用途では詳細仕様を確認してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は呼び径と長さだけでなく、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、使用工具、相手側のねじ条件などを確認してください。

メートルねじ、トリーマねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。また、ねじの機械的性質についても規格で区分や条件が定められる場合があります。ただし、７マーク　トリーマ　Ｐ＝２について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。

商品名には「７マーク」と記載されていますが、確認できる商品情報だけでは、この名称と特定のJIS・ISO規格、強度区分、機械的性質との対応関係を確定できません。また、「P＝2」という名称だけから座金の具体的な種類や規格を断定することもできません。規格適合、強度、互換性などが設計・調達条件となる場合は、図面や詳細仕様を確認し、要求規格と個別に照合してください。

７マーク　トリーマ　Ｐ＝２は、M5×18-M6×35で実質8サイズを登録する、鉄製トリーマ頭の座金組込ねじです。
