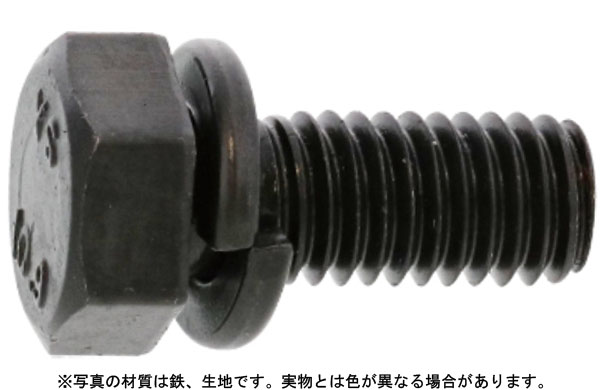

１０．９　トリーマＰ＝２は、トリーマ頭を採用し、座金組込ねじとして登録されているねじです。商品固有情報として、呼び径はM6、M8、M10が確認でき、径と長さの組み合わせは実質17サイズです。材質は鉄で、表面処理は生地、三価ﾎﾜｲﾄ(銀)、三価ﾌﾞﾗｯｸ(黒)が登録されています。

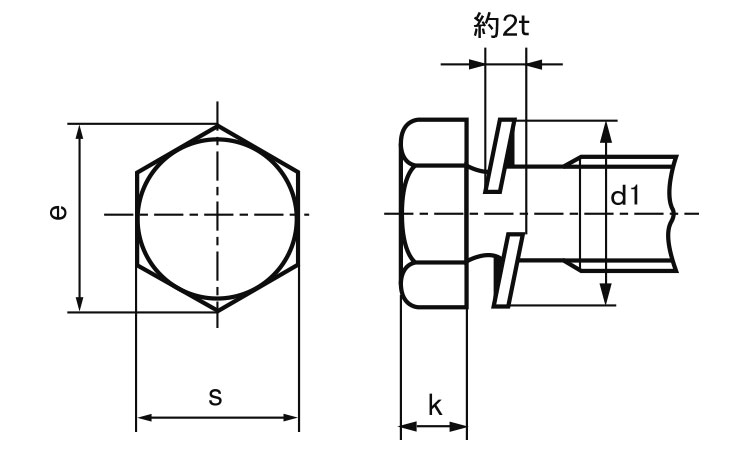

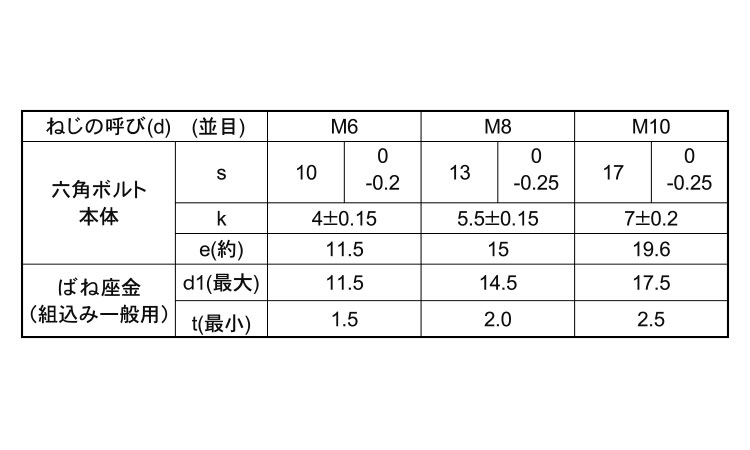

一般にトリーマ頭は六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。今回の寸法表ではM6、M8、M10について、六角ボルト本体のs、k、e(約)と、ばね座金(組込み一般用)のd1(最大)、t(最小)が確認できます。

M6はs 10mm・許容差0/-0.2mm、k 4±0.15mm、e(約) 11.5mm、ばね座金d1(最大) 11.5mm、t(最小) 1.5mmです。M8はs 13mm・許容差0/-0.25mm、k 5.5±0.15mm、e(約) 15mm、ばね座金d1(最大) 14.5mm、t(最小) 2.0mmです。

M10はs 17mm・許容差0/-0.25mm、k 7±0.2mm、e(約) 19.6mm、ばね座金d1(最大) 17.5mm、t(最小) 2.5mmです。寸法表にはM6、M8、M10の3呼び径が記載されているため、工具寸法やばね座金寸法を確認しながら選定できます。

本商品は座金組込ねじとして登録されています。ただし、「P＝2」という名称だけから、組み込まれている座金の具体的な種類、材質、形状、機能、適用規格などを断定することはできません。今回の寸法表では「ばね座金(組込み一般用)」としてd1(最大)とt(最小)が示されているため、座金寸法が条件になる場合はその値を確認してください。

商品名には「１０．９」と記載されていますが、今回確認できる商品情報だけでは、この表記と特定の強度区分、規格番号、機械的性質との対応関係を確定できません。強度や規格適合が選定条件になる場合は、商品名だけで判断せず、詳細仕様や規格情報を確認してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は呼び径と長さに加え、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、使用工具、相手側のねじ条件などを確認してください。

メートルねじ、トリーマねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。また、ねじの機械的性質についても規格で区分や条件が定められる場合があります。ただし、１０．９　トリーマＰ＝２について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。

商品名には「１０．９」と記載されていますが、確認できる商品情報だけでは、この表記と特定のJIS・ISO規格との対応関係や具体的な機械的性質を確定できません。また、「P＝2」という名称だけから座金の具体的な種類や規格を断定することもできません。規格適合、強度区分、互換性などが設計・調達条件となる場合は、図面や詳細仕様を確認し、要求規格と個別に照合してください。

１０．９　トリーマＰ＝２は、M6×10-M10×40で実質17サイズを登録する、鉄製トリーマ頭の座金組込ねじです。
