小形トリーマＰ＝３（細目は、小形トリーマ頭を採用し、細目仕様として名称登録されている座金組込ねじです。商品固有情報として、呼び径はM10のみが確認でき、径と長さの組み合わせは実質8サイズです。材質は鉄で、5種類の表面処理が登録されています。

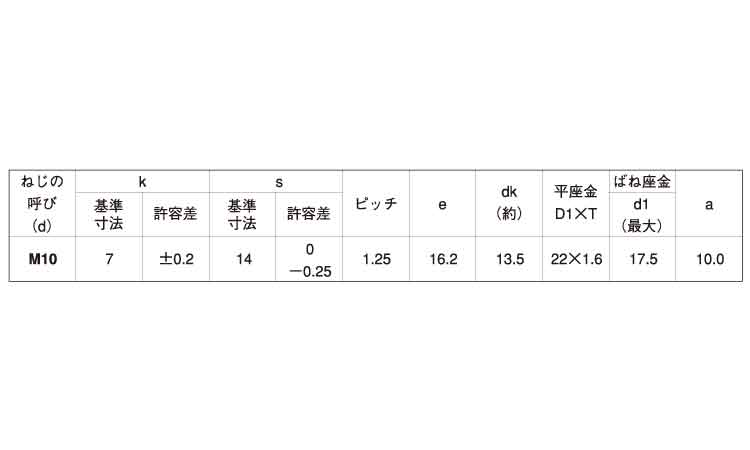

一般にトリーマ頭は、六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。本商品は名称上「小形トリーマ」とされています。今回の寸法表ではM10について、kは基準寸法7mm・許容差±0.2mm、sは基準寸法14mm・許容差0/-0.25mm、eは16.2mm、dkは約13.5mmと確認できます。

細目ねじは、一般に同じ呼び径の並目ねじと比べてねじ山の間隔が細かいねじです。本商品は商品名で「細目」と確認でき、今回の寸法表ではM10のピッチが1.25mmと確認できます。相手側のめねじやナットと組み合わせる際は、呼び径M10だけでなくピッチ1.25mmが一致することを確認してください。

寸法表ではM10について、平座金D1×Tが22×1.6mm、ばね座金d1(最大)が17.5mm、aが10.0mmと確認できます。ただし、今回の寸法表にはaが示す寸法箇所の定義がないため、aの具体的な測定位置は本表だけでは確認できません。

本商品は座金組込ねじとして登録されています。ただし、「P＝3」という名称だけから、組み込まれている座金の材質、形状、機能、適用規格などを商品固有仕様として断定することはできません。座金仕様が締結条件に関係する場合は、寸法表と詳細情報を確認してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は必要な長さ、ピッチ、表面処理に加え、頭部寸法、ねじ部長さ、座金仕様、使用工具、相手側のねじ条件などを確認してください。

メートルねじの並目・細目、トリーマねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。ただし、小形トリーマＰ＝３（細目について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。

今回の寸法表ではM10のピッチ1.25mmが確認できます。また、k、s、e、dk（約）、平座金D1×T、ばね座金d1（最大）、aが確認できます。一方、「小形」や「P＝3」という名称のみを根拠として、特定のJIS・ISO規格への適合、通常のトリーマ頭との具体的な寸法差、座金の規格や種類を断定することはできません。規格への適合や標準寸法との互換性が設計・調達条件になる場合は、図面や詳細仕様を確認し、要求する規格と個別に照合してください。

小形トリーマＰ＝３（細目は、M10×1.25で実質8サイズを登録する、鉄製の小形トリーマ頭・細目仕様の座金組込ねじです。
