小形トリーマＰ＝１は、小形トリーマ頭を採用し、座金組込ねじとして登録されている製品です。商品固有情報として、呼び径はM8のみが確認でき、径と長さの組み合わせは実質6サイズです。材質は鉄が登録され、7種類の表面処理が確認できます。

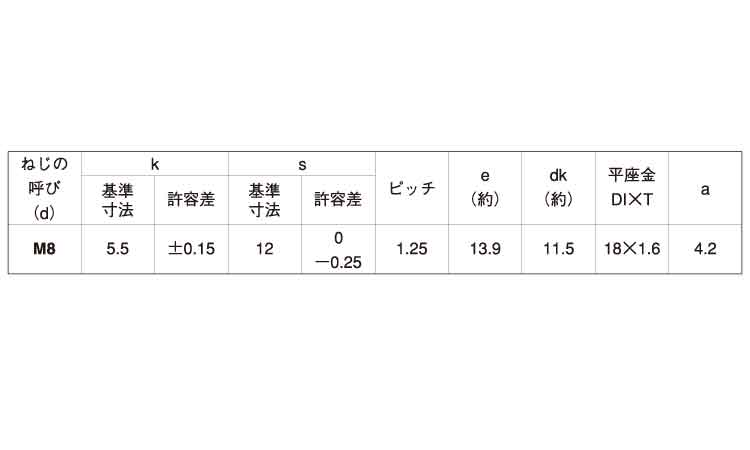

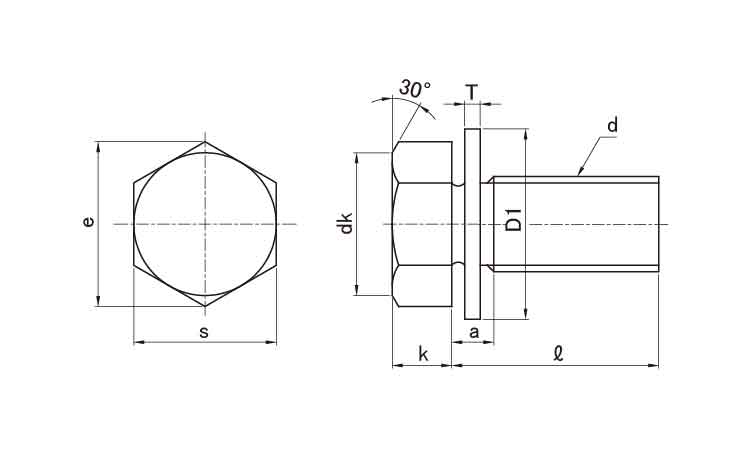

一般にトリーマ頭は、六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。本商品は名称上「小形トリーマ」とされています。今回の寸法表ではM8について、kは基準寸法5.5mm・許容差±0.15mm、Sは基準寸法12mm・許容差0/-0.25mm、ピッチは1.25mm、eは約13.9mm、dkは約11.5mmと確認できます。

寸法表ではM8について、平座金D1×Tが18×1.6mm、aが4.2mmと確認できます。ただし、今回の寸法表にはaが示す寸法箇所の定義がないため、aの具体的な測定位置は本表だけでは確認できません。

本商品は座金組込ねじとして登録されています。一方、「P＝1」という名称だけから座金の種類、材質、形状、機能、適用規格などを商品固有仕様として断定することはできません。座金仕様が重要な場合は寸法表と詳細仕様を確認してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時はM8の呼び径と必要な長さを確認したうえで、表面処理、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、相手側のねじ条件などを確認してください。

トリーマねじ、メートルねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。ただし、小形トリーマＰ＝１について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。

寸法表ではM8についてk、S、ピッチ、e（約）、dk（約）、平座金D1×T、aを確認できます。一方、「小形」や「P＝1」という名称のみを根拠として、特定のJIS・ISO規格への適合、通常のトリーマ頭との具体的な寸法差、座金の規格や種類などを断定することはできません。規格への適合や標準寸法との互換性が設計・調達条件になる場合は、図面や詳細仕様を確認し、要求する規格と個別に照合してください。

小形トリーマＰ＝１は、M8で実質6サイズを登録する、鉄製の小形トリーマ頭・座金組込ねじです。
