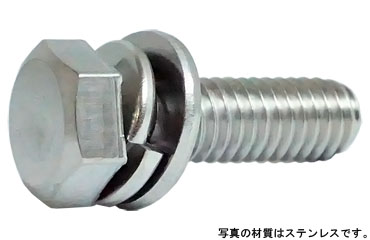

トリーマＩ＝３は、トリーマ頭を採用し、座金組込ねじとして登録されている製品です。商品固有情報として、呼び径はM3、M4、M5、M6、M8、M10、M12が確認でき、径と長さの組み合わせは実質68サイズです。材質はステンレス、鉄、黄銅が登録されています。

一般にトリーマ頭は、六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。今回の寸法表では、M3からM12についてk、s、平座金D1×T、ばね座金d1(最大)、a(最大値)が確認できます。

寸法表ではM3はk 2.0mm・許容差±0.1mm、s 5.5mm・許容差0/-0.2mm、平座金D1×T 7×0.5mm、ばね座金d1(最大) 5.5mm、a(最大値) 3.0mmです。M4はk 2.8mm・許容差±0.1mm、s 7mm・許容差0/-0.2mm、平座金D1×T 9×0.8mm、ばね座金d1(最大) 7.0mm、a(最大値) 4.4mmです。

M5はk 3.5mm・許容差±0.15mm、s 8mm・許容差0/-0.2mm、平座金D1×T 10×1.0mm、ばね座金d1(最大) 8.5mm、a(最大値) 5.4mmです。M6はk 4.0mm・許容差±0.15mm、s 10mm・許容差0/-0.2mm、平座金D1×T 12.5×1.6mm、ばね座金d1(最大) 11.5mm、a(最大値) 6.9mmです。

M8はk 5.5mm・許容差±0.15mm、s 13mm・許容差0/-0.25mm、平座金D1×T 17×1.6mm、ばね座金d1(最大) 14.5mm、a(最大値) 8.4mmです。M10はk 7.0mm・許容差±0.2mm、s 17mm・許容差0/-0.25mm、平座金D1×T 21×2.0mm、ばね座金d1(最大) 17.5mm、a(最大値) 10.4mmです。

M12はk 8.0mm・許容差±0.2mm、s 19mm・許容差0/-0.35mm、平座金D1×T 24×2.5mm、ばね座金d1(最大) 20.5mm、a(最大値) 12.5mmです。

本商品は座金組込ねじとして登録されています。ただし、「I＝3」という名称だけから、組み込まれている座金の材質、機能、適用規格などを断定することはできません。寸法表で確認できる平座金・ばね座金関連寸法と、必要な締結条件を照合して選定してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は必要な径と長さを基準に、材質、表面処理、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、相手側のねじ条件などを確認してください。

トリーマねじ、メートルねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。ただし、トリーマＩ＝３について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。

寸法表ではk、s、平座金D1×T、ばね座金d1(最大)、a(最大値)を確認できます。一方、「I＝3」という名称のみを根拠として、特定のJIS・ISO規格への適合、座金の規格や種類、ねじピッチなどを断定することはできません。規格への適合や標準寸法との互換性が設計・調達条件になる場合は、図面や詳細仕様を確認し、要求する規格と個別に照合してください。

トリーマＩ＝３は、M3、M4、M5、M6、M8、M10、M12で実質68サイズを登録し、ステンレス・鉄・黄銅を展開するトリーマ頭の座金組込ねじです。
