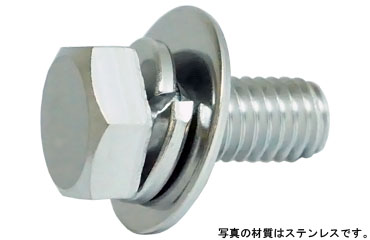

トリーマＰＤ＝３は、トリーマ頭を採用し、座金組込ねじとして登録されている製品です。商品固有情報として、呼び径はM6とM8が確認でき、径と長さの組み合わせは実質13サイズです。材質は鉄とステンレスが登録されています。表面処理はﾕﾆｸﾛ(銀)、三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、生地、BC(黒)、三価ﾌﾞﾗｯｸ(黒)が確認できます。

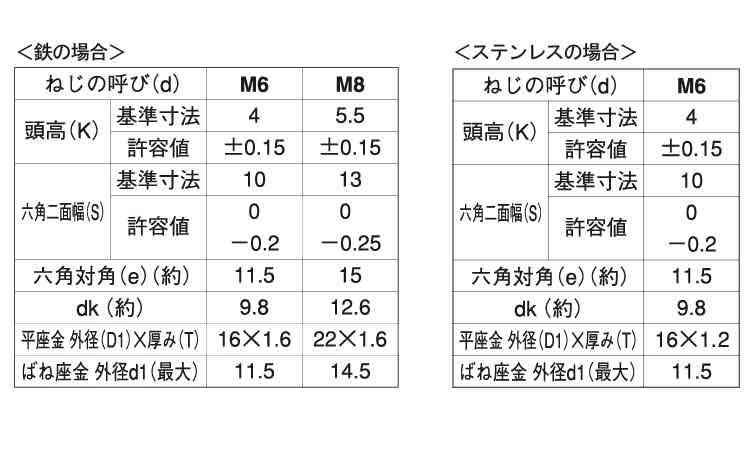

一般にトリーマ頭は、六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。今回の寸法表では、鉄の場合はM6の頭高Kが基準寸法4mm・許容値±0.15mm、六角二面幅Sが基準寸法10mm・許容値0/-0.2mm、六角対角eが約11.5mm、dkが約9.8mmです。M8では、頭高Kが基準寸法5.5mm・許容値±0.15mm、六角二面幅Sが基準寸法13mm・許容値0/-0.25mm、六角対角eが約15mm、dkが約12.6mmです。

ステンレスの場合はM6について、頭高Kが基準寸法4mm・許容値±0.15mm、六角二面幅Sが基準寸法10mm・許容値0/-0.2mm、六角対角eが約11.5mm、dkが約9.8mmと確認できます。

座金関連寸法は、鉄の場合はM6で平座金 外径(D1)×厚み(T)が16×1.6mm、ばね座金 外径d1(最大)が11.5mm、M8で平座金 外径(D1)×厚み(T)が22×1.6mm、ばね座金 外径d1(最大)が14.5mmです。ステンレスの場合はM6で平座金 外径(D1)×厚み(T)が16×1.2mm、ばね座金 外径d1(最大)が11.5mmです。

本商品は座金組込ねじとして登録されています。ただし、「PD＝3」という名称だけから、組み込まれている座金の材質、機能、適用規格などを断定することはできません。寸法表で確認できる寸法と、必要な締結条件を照合して選定してください。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は呼び径と長さを確認したうえで、材質、表面処理、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、相手側のねじ条件などを実際の締結条件と照合してください。

トリーマねじ、メートルねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。ただし、トリーマＰＤ＝３について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。

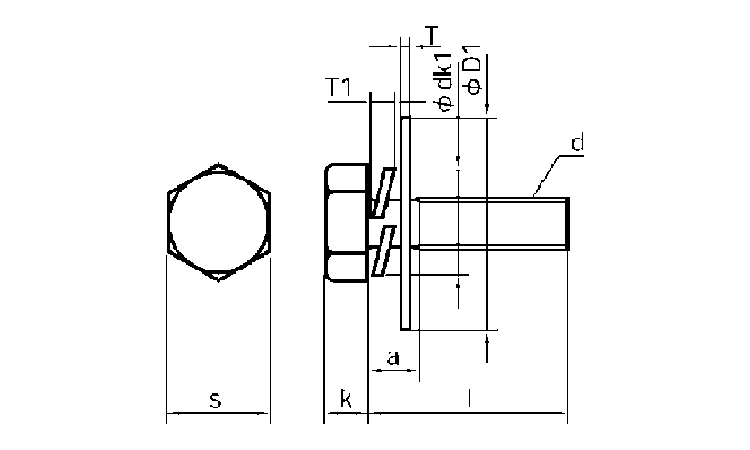

寸法表では頭高K、六角二面幅S、六角対角e（約）、dk（約）、平座金 外径(D1)×厚み(T)、ばね座金 外径d1(最大)を確認できます。一方、「PD＝3」という名称のみを根拠として、特定のJIS・ISO規格への適合、座金の規格や種類、ねじピッチなどを断定することはできません。規格への適合や標準寸法との互換性が設計・調達条件になる場合は、図面や詳細仕様を確認し、要求する規格と個別に照合してください。

トリーマＰＤ＝３は、M6・M8で実質13サイズを登録する、鉄・ステンレス製のトリーマ頭・座金組込ねじです。
