トリーマＰ＝３
画像をクリックして拡大イメージを表示
-
6.0
-
-
サイズ：M3×6-M20×70（実質156サイズ）
材質：鉄、ステンレス、黄銅
表面処理：ﾃﾞｨｽｺﾞ(灰)、生地、RﾉﾝｸﾛS、ｼﾞｵﾒｯﾄ(灰)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、ﾆｯｹﾙ(銀)（登録件数上位7点）
トリーマ頭を採用し、座金組込ねじとして登録された製品です。締結条件に応じた選定ができます。
ねじの種類によるサイズの考え方
機械、装置、筐体、設備、各種部品など、トリーマ頭と座金組込仕様が取り付け条件に合う締結箇所で検討できます。

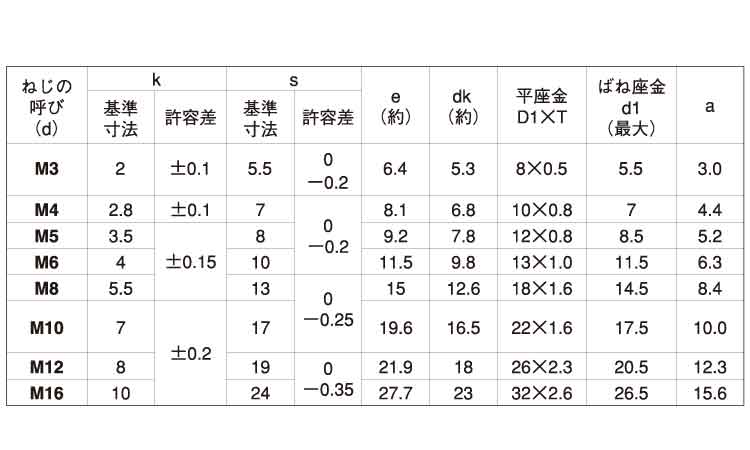

| ねじの 呼び (d) |
k | s | e (約) |
dk (約) |
平座金 D1×T |
ばね座金 d1 (最大) |
a | ||
|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | ||||||
| M3 | 2 | ±0.1 | 5.5 | 0 -0.2 |
6.4 | 5.3 | 8×0.5 | 5.5 | 3.0 |
| M4 | 2.8 | ±0.1 | 7 | 8.1 | 6.8 | 10×0.8 | 7 | 4.4 | |
| M5 | 3.5 | ±0.15 | 8 | 0 -0.2 |
9.2 | 7.8 | 12×0.8 | 8.5 | 5.2 |
| M6 | 4 | 10 | 11.5 | 9.8 | 13×1.0 | 11.5 | 6.3 | ||
| M8 | 5.5 | 13 | 0 -0.25 |
15 | 12.6 | 18×1.6 | 14.5 | 8.4 | |
| M10 | 7 | ±0.2 | 17 | 19.6 | 16.5 | 22×1.6 | 17.5 | 10.0 | |
| M12 | 8 | 19 | 0 | 21.9 | 18 | 26×2.3 | 20.5 | 12.3 | |
| M16 | 10 | 24 | -0.35 | 27.7 | 23 | 32×2.6 | 26.5 | 15.6 | |
トリーマＰ＝３は、トリーマ頭を採用し、座金組込ねじとして登録されている製品です。商品固有情報として、呼び径はM3、M4、M5、M6、M8、M10、M12、M14、M16、M20が確認でき、径と長さの組み合わせは実質156サイズです。材質は鉄、ステンレス、黄銅が登録されています。
一般にトリーマ頭は、六角形状を基本とし、頭部に工具を掛けて締め付けるねじ頭部として扱われます。寸法表ではk、s、e（約）、dk（約）、平座金D1×T、ばね座金d1（最大）、aの各寸法が呼び径ごとに確認できます。
寸法表ではM3はk 2mm・許容差±0.1mm、s 5.5mm・許容差0/-0.2mm、e 約6.4mm、dk 約5.3mm、平座金D1×T 8×0.5mm、ばね座金d1（最大）5.5mm、a 3.0mmです。M4はk 2.8mm・許容差±0.1mm、s 7mm・許容差0/-0.2mm、e 約8.1mm、dk 約6.8mm、平座金D1×T 10×0.8mm、ばね座金d1（最大）7mm、a 4.4mmです。
M5はk 3.5mm・許容差±0.15mm、s 8mm・許容差0/-0.2mm、e 約9.2mm、dk 約7.8mm、平座金D1×T 12×0.8mm、ばね座金d1（最大）8.5mm、a 5.2mmです。M6はk 4mm・許容差±0.15mm、s 10mm・許容差0/-0.2mm、e 約11.5mm、dk 約9.8mm、平座金D1×T 13×1.0mm、ばね座金d1（最大）11.5mm、a 6.3mmです。
M8はk 5.5mm・許容差±0.15mm、s 13mm・許容差0/-0.25mm、e 約15mm、dk 約12.6mm、平座金D1×T 18×1.6mm、ばね座金d1（最大）14.5mm、a 8.4mmです。M10はk 7mm・許容差±0.2mm、s 17mm・許容差0/-0.25mm、e 約19.6mm、dk 約16.5mm、平座金D1×T 22×1.6mm、ばね座金d1（最大）17.5mm、a 10.0mmです。
M12はk 8mm・許容差±0.2mm、s 19mm、e 約21.9mm、dk 約18mm、平座金D1×T 26×2.3mm、ばね座金d1（最大）20.5mm、a 12.3mmです。M16はk 10mm・許容差±0.2mm、s 24mm・許容差-0.35mm、e 約27.7mm、dk 約23mm、平座金D1×T 32×2.6mm、ばね座金d1（最大）26.5mm、a 15.6mmです。
商品情報では呼び径M14・M20の登録も確認できますが、今回の寸法表にはM14・M20の寸法行がありません。そのため、M14・M20の頭部寸法や座金寸法については本表からは確認できません。
本商品は座金組込ねじとして登録されています。ただし、「P＝3」という名称だけを根拠として、組み込まれている座金の材質、機能、適用規格などを断定することはできません。寸法表では平座金D1×Tとばね座金d1（最大）を確認できます。
全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、各サイズが全ねじであるとは断定できません。選定時は呼び径と長さだけでなく、材質、表面処理、頭部寸法、ねじピッチ、ねじ部長さ、座金仕様、相手側のねじ条件などを確認し、実際の締結条件と照合してください。
なべ小ねじは一般に上面が丸みを持つなべ頭を採用します。本商品はトリーマ頭であり、頭部形状が異なります。使用工具や頭部周辺のスペースを含めて選定します。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を採用します。本商品はトリーマ頭であり、皿小ねじとは頭部形状や取り付け後の頭部の収まり方が異なります。
トラス小ねじは一般に径が広く、低い丸みを持つ頭部形状です。本商品はトリーマ頭です。頭部外形、高さ、使用工具などの条件を確認して使い分けます。
六角穴付きボルトは一般に頭部の六角穴へ六角棒レンチなどを掛けて締め付けます。本商品はトリーマ頭であり、頭部構造が異なります。工具や頭部寸法に指定がある場合は詳細仕様を比較してください。
トリーマ頭として登録されています。寸法表ではk、s、e（約）、dk（約）が確認できます。使用工具、取り付け箇所のスペース、周辺部品との干渉を確認し、頭部外形や高さが設計条件になる場合は寸法表と照合してください。
確認できる呼び径はM3、M4、M5、M6、M8、M10、M12、M14、M16、M20です。径と長さの組み合わせは実質156サイズです。必要な呼び径と長さを選び、ねじピッチやねじ部長さに指定がある場合は詳細仕様を確認してください。
寸法表ではM3-M16について平座金D1×Tとばね座金d1（最大）が確認できます。M14・M20については今回の寸法表に寸法行がないため、詳細仕様を確認してください。
鉄、ステンレス、黄銅が確認できます。ただし、すべての径・長さで3材質すべてが登録されているとは限りません。必要なサイズで選択できる材質を確認してください。
登録件数上位7点は、ﾃﾞｨｽｺﾞ(灰)、生地、RﾉﾝｸﾛS、ｼﾞｵﾒｯﾄ(灰)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、ﾆｯｹﾙ(銀)です。サイズや材質によって登録状況が異なるため、必要な組み合わせを確認してください。
機械、装置、設備などの実際の締結条件を基準に選定してください。材質や表面処理の名称だけから耐食性、強度、耐熱性などの具体的な性能値を断定せず、性能条件が指定される場合は個別仕様を確認してください。
機械、装置、筐体、設備、各種部品などで、登録されている径・長さとトリーマ頭・座金組込ねじとしての仕様が締結条件に合う用途で検討できます。複数の呼び径、長さ、材質、表面処理から使用条件に合わせて選定したい場合にも適しています。
確認できる156サイズ以外の寸法や、登録されていない材質・表面処理が必須となる用途には、現在確認できる登録仕様のままでは対応できません。また、座金仕様、頭部寸法、工具寸法、ねじピッチ、ねじ部長さ、性能値などが厳密に指定される用途では、「トリーマ」や「P＝3」という名称だけで適否を判断せず詳細仕様を確認してください。
トリーマねじ、メートルねじ、座金組込ねじには、JISやISOに関連する規格や寸法体系があります。ただし、トリーマＰ＝３について、具体的なJIS規格番号またはISO規格番号を示す情報は確認できません。
寸法表ではk、s、e（約）、dk（約）、平座金D1×T、ばね座金d1（最大）、aを確認できます。一方、「P＝3」という名称のみを根拠として、特定のJIS・ISO規格への適合、座金の規格や種類、ねじピッチなどを断定することはできません。規格への適合や標準寸法との互換性が設計・調達条件になる場合は、図面や詳細仕様を確認し、要求する規格と個別に照合してください。
A1. トリーマ頭を採用し、座金組込ねじとして登録されている製品です。
A2. 呼び径はM3、M4、M5、M6、M8、M10、M12、M14、M16、M20が確認でき、径と長さの組み合わせは実質156サイズです。
A3. M3、M4、M5、M6、M8、M10、M12、M14、M16、M20が確認できます。
A4. 鉄、ステンレス、黄銅が確認できます。
A5. 確認できる表面処理は、ﾃﾞｨｽｺﾞ(灰)、生地、RﾉﾝｸﾛS、ｼﾞｵﾒｯﾄ(灰)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、BC(黒)、三価ﾎﾜｲﾄ-ZEC、三価B-ZEC、ｽﾃﾝﾒｯｷ(銀)、Sｺｰﾄ、BK(黒)、ﾄﾞﾌﾞ(灰)、GB(茶)、ﾊﾟ-ｶ-(黒)、ｸﾞﾘ-ﾝ(緑)、ｸﾛｰﾑ(銀)、SC-3、SC-4、ｱﾛｯｸ(緩止め)、ﾗｽﾊﾟｰﾄｼﾙﾊﾞｰ、ﾀﾞｸﾛ(灰)、塗装ｸﾞﾘｰﾝ･下地三価ﾎﾜ、8-ｸﾛﾒ-ﾄ、ｶｴﾗｰLB、三価ｽﾃﾝｺｰﾄ(銀)、8-ｽﾄﾛﾝ3B、ｽﾃﾝｺｰﾄ(銀)、三価ｽﾃﾝｺB、ﾉﾝｸﾛﾎﾜｲﾄ(銀)、ﾗﾌﾚ(灰)、塗装ﾌﾞﾗｯｸです。
A6. すべての径・長さで同じ材質や表面処理が登録されているとは限りません。必要なサイズと材質・表面処理の組み合わせを確認してください。
A7. 商品名称だけでは座金仕様のすべてを断定できませんが、寸法表では平座金D1×Tとばね座金d1（最大）を確認できます。
A8. 完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、各サイズが全ねじであるとは断定できません。
A9. 具体的なねじピッチを示す情報は確認できません。設計上の指定がある場合は詳細仕様を確認してください。
A10. 寸法表ではM3、M4、M5、M6、M8、M10、M12、M16についてk、s、e（約）、dk（約）を確認できます。M14・M20については今回の寸法表に寸法行がありません。
A11. 寸法表ではM3、M4、M5、M6、M8、M10、M12、M16について平座金D1×Tとばね座金d1（最大）を確認できます。M14・M20は今回の寸法表では確認できません。
A12. はい。黄銅の登録が確認できます。ただし、必要な径・長さで選択できるか個別に確認してください。
A13. 登録状況は径・長さによって異なります。必要なサイズを決めたうえで、選択できる材質と表面処理を確認してください。
A14. 具体的な規格番号や適合情報が確認できないため、特定のJIS・ISO規格への適合は断定できません。
A15. まず必要な呼び径と長さを決め、そのサイズで選択できる材質と表面処理を確認します。そのうえで、頭部寸法、ねじ部、座金仕様、使用工具など必要な条件を詳細仕様と照合してください。
トリーマＰ＝３は、M3、M4、M5、M6、M8、M10、M12、M14、M16、M20で実質156サイズを登録する、トリーマ頭の座金組込ねじです。
トリーマＰ＝３
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
トリーマＰ＝３
110000030030006001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 6 |
|
要確認 | なし | 1,500 | 12.3円 11.19円 | |
|
トリーマＰ＝３
110000030030006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 6 |
|
あり | なし | 1,500 | 14.14円 12.86円 | |
|
トリーマＰ＝３
110000030030006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 6 |
|
要確認 | なし | 1,500 | 17.68円 16.08円 | |
|
トリーマＰ＝３
110000030030006005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 6 |
|
品薄 | なし | 1,500 | 16.09円 14.63円 | |
|
トリーマＰ＝３
110000030030006006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 6 |
|
要確認 | なし | 1,500 | 25.46円 23.15円 | |
|
トリーマＰ＝３
110000030030006010 |
鉄 | BC(黒) | 3 X 6 |
|
要確認 | なし | 1,500 | 15.03円 13.67円 | |
|
トリーマＰ＝３
1100000300300060Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 3 X 6 |
|
要確認 | なし | 1,500 | 17円 15.45円 | |
|
トリーマＰ＝３
1100000300300060Z4 |
鉄 | 三価B-ZEC | 3 X 6 |
|
要確認 | なし | 1,500 | 21.19円 19.26円 | |
|
トリーマＰ＝３
110000030030008001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 8 |
|
あり | なし | 1,200 | 12.3円 11.19円 | |
|
トリーマＰ＝３
110000030030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8 |
|
あり | なし | 1,200 | 14.14円 12.86円 | |
|
トリーマＰ＝３
110000030030008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 8 |
|
あり | なし | 1,200 | 17.68円 16.08円 | |
|
トリーマＰ＝３
110000030030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8 |
|
あり | なし | 1,200 | 16.09円 14.63円 | |
|
トリーマＰ＝３
110000030030008006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 8 |
|
要確認 | なし | 1,200 | 25.46円 23.15円 | |
|
トリーマＰ＝３
110000030030008010 |
鉄 | BC(黒) | 3 X 8 |
|
要確認 | なし | 1,200 | 15.03円 13.67円 | |
|
トリーマＰ＝３
1100000300300080Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 3 X 8 |
|
要確認 | なし | 1,200 | 17円 15.45円 | |
|
トリーマＰ＝３
1100000300300080Z4 |
鉄 | 三価B-ZEC | 3 X 8 |
|
要確認 | なし | 1,200 | 21.19円 19.26円 | |
|
トリーマＰ＝３
110000030030010001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 10 |
|
あり | なし | 1,000 | 12.3円 11.19円 | |
|
トリーマＰ＝３
110000030030010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 10 |
|
あり | なし | 1,000 | 14.14円 12.86円 | |
|
トリーマＰ＝３
110000030030010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 10 |
|
要確認 | なし | 1,000 | 17.68円 16.08円 | |
|
トリーマＰ＝３
110000030030010005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 10 |
|
要確認 | なし | 1,000 | 16.09円 14.63円 | |
|
トリーマＰ＝３
110000030030010006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 10 |
|
要確認 | なし | 1,000 | 25.46円 23.15円 | |
|
トリーマＰ＝３
110000030030010010 |
鉄 | BC(黒) | 3 X 10 |
|
要確認 | なし | 1,000 | 15.03円 13.67円 | |
|
トリーマＰ＝３
1100000300300100Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 3 X 10 |
|
要確認 | なし | 1,000 | 17円 15.45円 | |
|
トリーマＰ＝３
1100000300300100Z4 |
鉄 | 三価B-ZEC | 3 X 10 |
|
要確認 | なし | 1,000 | 21.19円 19.26円 | |
|
トリーマＰ＝３
110000030030012001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 12 |
|
要確認 | なし | 1,500 | 12.61円 11.47円 | |
|
トリーマＰ＝３
110000030030012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 12 |
|
あり | なし | 1,500 | 14.49円 13.18円 | |
|
トリーマＰ＝３
110000030030012005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 12 |
|
要確認 | なし | 1,500 | 16.5円 15円 | |
|
トリーマＰ＝３
110000030030012006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 12 |
|
要確認 | なし | 1,500 | 25.46円 23.15円 | |
|
トリーマＰ＝３
110000030030012010 |
鉄 | BC(黒) | 3 X 12 |
|
要確認 | なし | 1,500 | 15.42円 14.02円 | |
|
トリーマＰ＝３
1100000300300120Z3 |
鉄 | 三価ﾎﾜｲﾄ-ZEC | 3 X 12 |
|
要確認 | なし | 1,500 | 17.37円 15.79円 | |
|
トリーマＰ＝３
1100000300300120Z4 |
鉄 | 三価B-ZEC | 3 X 12 |
|
要確認 | なし | 1,500 | 21.73円 19.75円 | |
|
トリーマＰ＝３
110000030040006001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 6 |
|
あり | なし | 1,000 | 14.74円 13.4円 | |
|
トリーマＰ＝３
110000030040006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 6 |
|
あり | なし | 1,000 | 15.76円 14.33円 | |
|
トリーマＰ＝３
110000030040006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 6 |
|
要確認 | なし | 1,000 | 18.92円 17.2円 | |
|
トリーマＰ＝３
110000030040006005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 6 |
|
要確認 | なし | 1,000 | 17.87円 16.25円 | |
|
トリーマＰ＝３
110000030040006006 |
鉄 | ｸﾛｰﾑ(銀) | 4 X 6 |
|
要確認 | なし | 1,000 | 35.29円 32.09円 | |
|
トリーマＰ＝３
110000030040006010 |
鉄 | BC(黒) | 4 X 6 |
|
要確認 | なし | 1,000 | 17.87円 16.25円 | |
|
トリーマＰ＝３
110000030040008001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 8 |
|
あり | なし | 1,000 | 7.97円 7.25円 | |
|
トリーマＰ＝３
110000030040008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 8 |
|
あり | なし | 1,000 | 9.15円 8.32円 | |
|
トリーマＰ＝３
110000030040008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 8 |
|
あり | なし | 1,000 | 11.45円 10.41円 |
