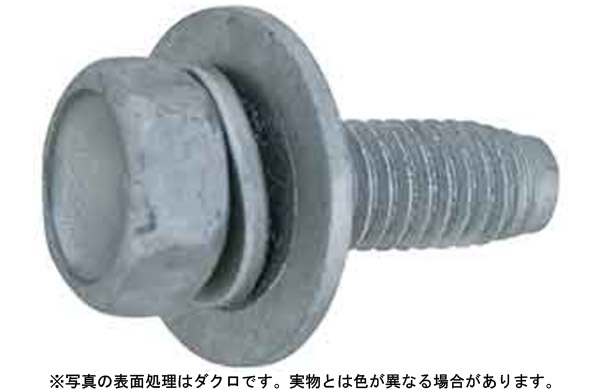

ＤＲ　ＳＰＤ＝３（十字無アプ）は、商品名に「十字無アプ」と記載され、座金組込ねじとして登録されている締結部品です。商品固有情報ではM6×18の実質1サイズが確認でき、材質は鉄です。

寸法表では、ねじの呼びM6、ピッチ1.25mm、Sは基準寸法10mm・許容差0/-0.2mm、Kは基準寸法4.0mm・許容差±0.15mm、Dは約3mmと確認できます。

商品名には「アプ」とあり、「十字無」という名称が付いています。ただし、寸法表には具体的な工具掛け形状の名称が記載されていないため、使用工具や工具掛け形状を断定することはできません。これらが設計条件になる場合は、図面や詳細仕様との照合が必要です。

本商品は座金組込ねじとして登録されています。寸法表では平座金D1×tが20×1.2mm、波形ばね座金d1が11.2mmと確認できます。ねじと座金を一つの部品として取り扱えることが、座金組込ねじの特徴です。

全ねじとは、一般に頭部付近までねじ山が形成されている構造を指します。本商品では完全ねじ部、不完全ねじ部、ねじ部長さの情報が確認できないため、全ねじであるとは断定できません。

選定時はM6×18が必要な締結箇所であることを確認したうえで、ピッチ1.25mm、頭部寸法、工具掛け形状、平座金・波形ばね座金の寸法、ねじ部仕様などを詳細仕様と照合してください。

表面処理はBC(黒)、ﾀﾞｸﾛ(灰)の2種類が確認できます。いずれもM6×18で1件ずつ登録されています。

メートルねじ、アプセット頭のねじ、座金組込ねじなどには、JISやISOに関連する規格や寸法体系があります。ただし、ＤＲ　ＳＰＤ＝３（十字無アプ）について、具体的なJIS規格番号またはISO規格番号は確認できません。

寸法表ではピッチ、S、K、D、平座金D1×t、波形ばね座金d1の各寸法を確認できます。一方、「ＤＲ」「SPD＝3」「十字無アプ」という名称だけから特定規格への適合や強度区分を断定することはできません。JIS・ISOへの適合や規格寸法が設計・調達条件になる場合は、図面や詳細仕様と要求規格を照合してください。

ＤＲ　ＳＰＤ＝３（十字無アプ）は、M6×18の実質1サイズが登録された、平座金と波形ばね座金を組み込んだ「十字無アプ」名称の座金組込ねじです。
