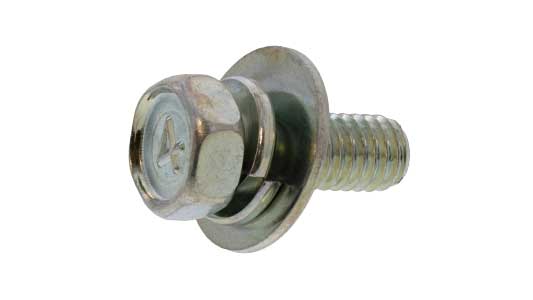

４マークアプセットＰＤ＝３は、アプセット頭に平座金とばね座金を組み込んだ座金組込ねじです。商品固有情報として、呼び径はM6のみで、長さ12、16、20、25、30mmの実質5サイズが確認できます。材質は鉄です。

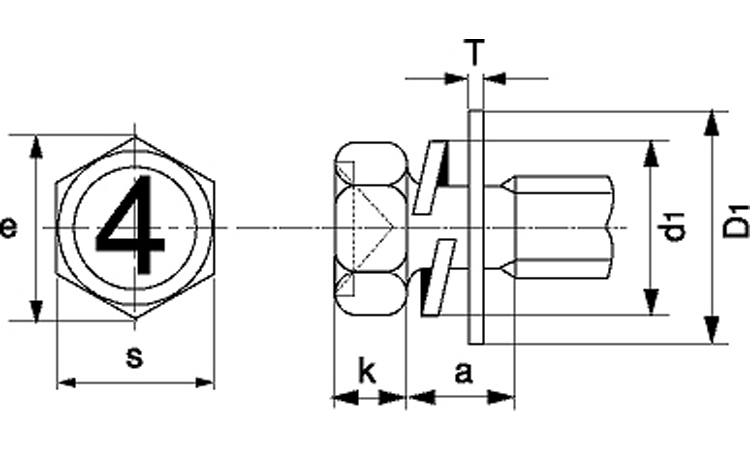

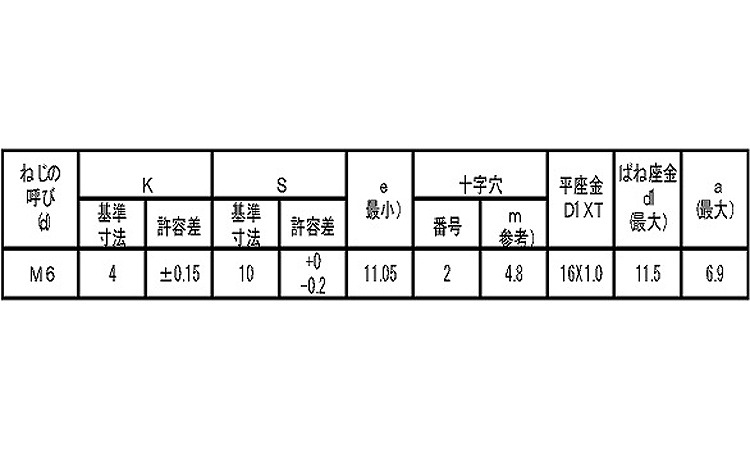

寸法表では、M6の頭部高さKは基準寸法4、許容差±0.15、二面幅Sは基準寸法10、許容差+0/-0.2、e最小11.05、穴No.2、mは4.8です。組み込まれる平座金はD1XTが16X1.0、ばね座金はd1最大11.5、a最大6.9と確認できます。

一般に座金組込ねじは、ねじと座金を一つの部品として取り扱える構成で、ねじと座金を個別に準備する場合に比べて締結時の部品の取り扱いをまとめられることが使用理由の一つです。本商品は平座金とばね座金が組み込まれているため、選定時にはねじ径や長さだけでなく、座金寸法も使用箇所に適合するか確認してください。

一方、「４マーク」という名称だけから、強度区分や頭部表示の意味を商品固有仕様として断定することはできません。これらが選定条件になる場合は、図面や詳細仕様の確認が必要です。

全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品については、完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、登録されている各サイズが全ねじであるとは断定できません。

選定時はM6という呼び径を確認したうえで必要な長さを選び、そのサイズで登録されている表面処理を確認してください。さらに、頭部寸法、平座金・ばね座金の寸法、ねじ部、強度区分などの要求条件を照合してください。

アプセット小ねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、４マークアプセットＰＤ＝３に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。

そのため、「４マーク」や「PD＝3」という名称だけを根拠として、特定のJIS・ISO規格への適合、強度区分、頭部表示の意味を断定することはできません。一方、添付寸法表からはM6の頭部寸法、平座金、ばね座金の寸法を確認できます。規格への適合が設計・調達条件となる場合は、これらの寸法や必要な機械的性質を図面・詳細仕様で確認し、要求規格と照合してください。

４マークアプセットＰＤ＝３は、M6×12-M6×30の実質5サイズが登録され、平座金とばね座金を組み込んだアプセット頭の座金組込ねじです。
