十字穴付（＋）バインドＩ＝３
画像をクリックして拡大イメージを表示
-
5.0
-
-
サイズ：M2×5-M3×22（実質10サイズ）
材質：鉄
表面処理：ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、黒ﾆｯｹﾙ(黒灰)、BC(黒)、三価ﾌﾞﾗｯｸ(黒)
（登録件数上位7点）

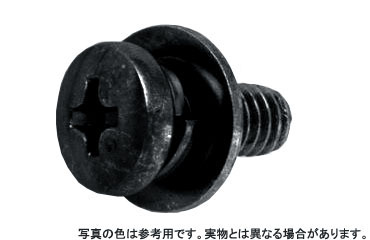

十字穴付きのバインド頭に、平座金とばね座金を組み込んだ座金組込ねじです。ねじ・平座金・ばね座金を一体として取り扱える構成です。
組込みネジ、セムス解読表 規格|ネジの豆知識ネジログ
ネジの百科事典 | 座金組み込みねじ
ねじの種類によるサイズの考え方
機械、装置、筐体、部品など、バインド頭の座金組込ねじを使用する締結箇所で検討できます。

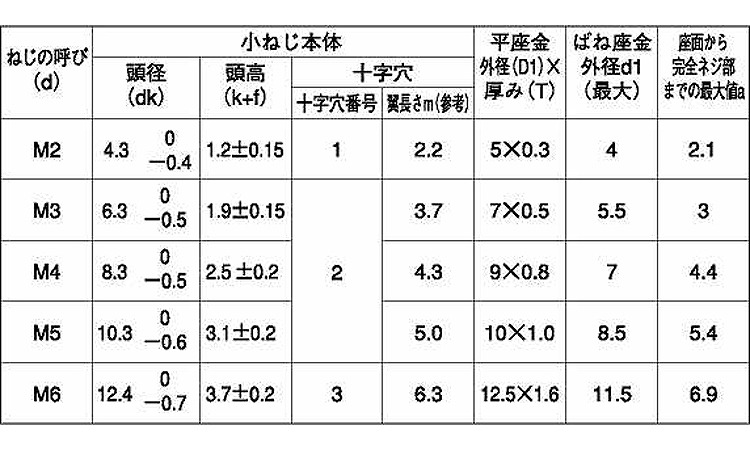

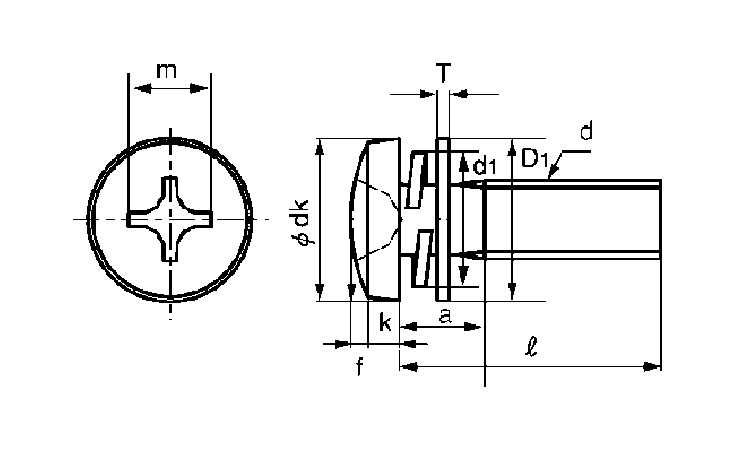

| ねじの 呼び |
ピッチ | dk | k+f | 穴No. | m | 平座金 D1×T |
ばね座金 d1 （最大） |
a （最大値） |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | |||||||
| M2 | 0.4 | 4.3 | 0 | 1.2 | ±0.15 | 1 | 2.2 | 5×0.3 | 4 | 2.1 |
| M2.6 | 0.45 | 5.5 | 0 | 1.6 | ±0.15 | 1 | 2.6 | 6.5×0.5 | 4.8 | 2.7 |
| M3 | 0.5 | 6.3 | 0 | 1.9 | ±0.15 | 2 | 3.7 | 7×0.5 | 5.5 | 3.0 |
十字穴付（＋）バインドＩ＝３は、十字穴付きのバインド頭に平座金とばね座金を組み込んだ座金組込ねじです。商品固有情報として、呼び径はM2、M2.6、M3の3種類があり、径と長さの組み合わせで実質10サイズが確認できます。材質は鉄です。
一般にバインド頭は、丸みを持つ頭部と比較的広い座面を持つ小ねじの頭部形状です。十字穴付きは、対応する十字ドライバーなどを使用して締結する形式です。また、座金組込ねじは、ねじと座金を一つの部品として取り扱えるようにした構成です。本商品の寸法表では、平座金とばね座金が組み込まれる構成を確認できます。
寸法表では、M2のピッチが0.4mm、dk基準寸法4.3mm、dk許容差0、k+f基準寸法1.2mm、k+f許容差±0.15mm、穴No.1、m 2.2mm、平座金D1×T 5×0.3mm、ばね座金d1（最大）4mm、a（最大値）2.1mmです。
M2.6はピッチ0.45mm、dk基準寸法5.5mm、dk許容差0、k+f基準寸法1.6mm、k+f許容差±0.15mm、穴No.1、m 2.6mm、平座金D1×T 6.5×0.5mm、ばね座金d1（最大）4.8mm、a（最大値）2.7mmです。
M3はピッチ0.5mm、dk基準寸法6.3mm、dk許容差0、k+f基準寸法1.9mm、k+f許容差±0.15mm、穴No.2、m 3.7mm、平座金D1×T 7×0.5mm、ばね座金d1（最大）5.5mm、a（最大値）3.0mmです。
全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品については完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、登録されている各サイズが全ねじであるとは断定できません。
選定時はM2、M2.6、M3から必要な呼び径を選び、その径で登録されている長さと表面処理を確認してください。頭部寸法、平座金・ばね座金寸法、ねじ部などに設計上の条件がある場合は、今回の寸法表と対象商品の図面・詳細仕様を照合してください。
なべ小ねじは一般に丸みを持つなべ頭を採用します。バインド頭とは頭部形状や寸法体系が異なるため、頭部外径や高さが選定条件になる場合は詳細寸法を確認してください。本商品はさらに平座金とばね座金を組み込んだ座金組込ねじです。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を使用します。本商品はバインド頭であり、皿穴へ頭部を沈めることを前提とする皿小ねじとは頭部形状が異なります。
トラス小ねじは一般に頭部径が広く、低い丸みを持つトラス頭を採用します。本商品はバインド頭のため、頭部形状が異なります。具体的な頭部寸法が選定条件になる場合は、図面や詳細仕様を比較してください。
六角穴付きボルトは六角穴に六角棒レンチなどを掛けて締結します。本商品は十字穴付きのため、使用工具と工具を掛ける部分の形状が異なります。また、バインド頭と六角穴付きボルトでは頭部形状も異なります。
本商品は十字穴付きのバインド頭です。寸法表ではM2、M2.6、M3のdk、k+f、穴No.、mを確認できます。取付スペースや使用工具との適合を確認してください。
呼び径はM2、M2.6、M3で、径と長さの組み合わせは実質10サイズです。ピッチはM2が0.4mm、M2.6が0.45mm、M3が0.5mmです。必要な寸法が登録されているか確認してください。
本商品は平座金とばね座金を組み込んだ仕様です。平座金D1×TはM2が5×0.3mm、M2.6が6.5×0.5mm、M3が7×0.5mmです。ばね座金d1（最大）はM2が4mm、M2.6が4.8mm、M3が5.5mmです。
確認できる材質は鉄のみです。鉄以外の材質が必要な場合は、確認できるラインナップとは別の仕様を検討する必要があります。
ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、黒ﾆｯｹﾙ(黒灰)、BC(黒)、三価ﾌﾞﾗｯｸ(黒)、生地、ｸﾛｰﾑ(銀)が確認できます。サイズによって登録されている処理が異なる場合があるため、必要な寸法ごとに確認してください。
使用場所、相手材、要求仕様などを確認して選定してください。本商品の具体的な強度、耐食性、耐熱性などの性能値は確認できないため、性能条件が指定される場合は詳細仕様との照合が必要です。
M2、M2.6、M3の登録寸法から選定でき、十字穴付きバインド頭と平座金・ばね座金を一体として使用する機械、装置、筐体、部品などの締結箇所に向いています。必要な寸法と表面処理が登録仕様と一致するか確認して選定してください。
登録されていない径・長さや鉄以外の材質が必要な用途には、確認できるラインナップのままでは対応できません。また、特定の強度、耐食性、耐熱性、頭部寸法、座金仕様、ねじ部形状、規格適合などが必須となる場合は、商品名称だけで判断せず詳細仕様を確認してください。
バインド小ねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、十字穴付（＋）バインドＩ＝３に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。
今回の寸法表では、M2、M2.6、M3のピッチ、頭部寸法、穴No.、m、平座金寸法、ばね座金寸法、a寸法を確認できます。ただし、「I＝3」という名称だけから特定のJIS・ISO規格への適合を断定することはできません。規格への適合が設計・調達条件となる場合は、バインド頭、十字穴、ねじ部、平座金、ばね座金などの形状・寸法を図面や詳細仕様で確認し、要求規格と照合してください。
A1. 十字穴付きのバインド頭に、平座金とばね座金を組み込んだ座金組込ねじです。
A2. M2、M2.6、M3の3種類が確認できます。
A3. 径と長さの組み合わせで実質10サイズです。
A4. M2×5、M2×6、M2×8、M2×10、M2×12が確認できます。
A5. M2.6×6が確認できます。
A6. M3×8、M3×12、M3×16、M3×22が確認できます。
A7. 確認できる材質は鉄のみです。
A8. ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、黒ﾆｯｹﾙ(黒灰)、BC(黒)、三価ﾌﾞﾗｯｸ(黒)、生地、ｸﾛｰﾑ(銀)が確認できます。
A9. 今回の寸法表では、平座金とばね座金が組み込まれていることを確認できます。
A10. M2が0.4mm、M2.6が0.45mm、M3が0.5mmです。
A11. D1×TはM2が5×0.3mm、M2.6が6.5×0.5mm、M3が7×0.5mmです。
A12. d1（最大）はM2が4mm、M2.6が4.8mm、M3が5.5mmです。
A13. dkとk+fは、M2が4.3mm・1.2mm、M2.6が5.5mm・1.6mm、M3が6.3mm・1.9mmです。
A14. a（最大値）はM2が2.1mm、M2.6が2.7mm、M3が3.0mmです。
A15. 完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、全ねじとは断定できません。
A16. M2×5です。
A17. M3×22です。
A18. 確認できる材質は鉄のみで、ステンレスや黄銅の登録は確認できません。
A19. 確認できる商品固有情報には具体的な規格番号がないため、特定のJIS・ISO規格への適合を断定できません。
A20. まずM2、M2.6、M3から必要な呼び径を選び、次にその径で登録されている長さを確認します。そのうえで対象サイズに登録されている表面処理を確認してください。頭部寸法、平座金・ばね座金仕様、規格などが設計条件になる場合は図面や詳細仕様も照合してください。
十字穴付（＋）バインドＩ＝３は、M2-M3で実質10サイズが登録され、平座金とばね座金を組み込んだ十字穴付きバインド頭の座金組込ねじです。
十字穴付（＋）バインドＩ＝３
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
十字穴付（＋）バインドＩ＝３
100004130020005005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 5 |
|
要確認 | なし | 4,000 | 5.35円 4.87円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020006001 |
鉄 | ﾕﾆｸﾛ(銀) | 2 X 6 |
|
要確認 | なし | 3,500 | 3.72円 3.39円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020006005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 6 |
|
要確認 | なし | 3,500 | 5.35円 4.87円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020006021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2 X 6 |
|
要確認 | なし | 3,500 | 7.09円 6.45円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020008001 |
鉄 | ﾕﾆｸﾛ(銀) | 2 X 8 |
|
要確認 | なし | 3,000 | 3.77円 3.43円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020008005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 8 |
|
要確認 | なし | 3,000 | 5.44円 4.95円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020008010 |
鉄 | BC(黒) | 2 X 8 |
|
要確認 | なし | 3,000 | 5.18円 4.71円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020008021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2 X 8 |
|
要確認 | なし | 3,000 | 7.27円 6.61円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020010001 |
鉄 | ﾕﾆｸﾛ(銀) | 2 X 10 |
|
要確認 | なし | 2,500 | 3.86円 3.51円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020010005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 10 |
|
要確認 | なし | 2,500 | 5.57円 5.07円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020010010 |
鉄 | BC(黒) | 2 X 10 |
|
要確認 | なし | 2,500 | 5.29円 4.81円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020010021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2 X 10 |
|
要確認 | なし | 2,500 | 7.41円 6.74円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020012001 |
鉄 | ﾕﾆｸﾛ(銀) | 2 X 12 |
|
要確認 | なし | 2,200 | 3.93円 3.58円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020012005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 12 |
|
要確認 | なし | 2,200 | 5.66円 5.15円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020012010 |
鉄 | BC(黒) | 2 X 12 |
|
要確認 | なし | 2,200 | 5.37円 4.89円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020012021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2 X 12 |
|
要確認 | なし | 2,200 | 7.55円 6.87円 | |
|
十字穴付（＋）バインドＩ＝３
100004130026006000 |
鉄 | 生地 | 2.6 X 6 |
|
あり | なし | 1,500 | 2.92円 2.66円 | |
|
十字穴付（＋）バインドＩ＝３
100004130026006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 2.6 X 6 |
|
あり | なし | 1,500 | 3.88円 3.53円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 3.98円 3.62円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 4.55円 4.14円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 12 |
|
あり | なし | 1,000 | 4.26円 3.88円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 16 |
|
あり | なし | 1,000 | 5.12円 4.66円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 22 |
|
要確認 | なし | 900 | 6.13円 5.58円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 3 X 22 |
|
要確認 | なし | 900 | 6.13円 5.58円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 22 |
|
あり | なし | 900 | 6.13円 5.58円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 22 |
|
要確認 | なし | 900 | 7.65円 6.96円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 22 |
|
要確認 | なし | 900 | 7.35円 6.69円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 22 |
|
要確認 | なし | 900 | 12.35円 11.23円 | |
|
十字穴付（＋）バインドＩ＝３
100004130030022010 |
鉄 | BC(黒) | 3 X 22 |
|
要確認 | なし | 900 | 7.35円 6.69円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020006002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2 X 6 |
|
要確認 | なし | 3,500 | 3.72円 3.39円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020008002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2 X 8 |
|
品薄 | なし | 3,000 | 3.77円 3.43円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020010002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2 X 10 |
|
あり | なし | 2,500 | 3.86円 3.51円 | |
|
十字穴付（＋）バインドＩ＝３
100004130020012002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2 X 12 |
|
あり | なし | 2,200 | 3.93円 3.58円 | |
|
十字穴付（＋）バインドＩ＝３
100004130026006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 2.6 X 6 |
|
あり | なし | 1,500 | 4.87円 4.43円 |
十字穴付（＋）バインドＩ＝３
