十字穴付（＋）バインドＩ＝１
画像をクリックして拡大イメージを表示
-
5.0
-
-
サイズ：M2×5-M4×8（実質10サイズ）
材質：鉄
表面処理：三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、生地
（登録件数上位7点）

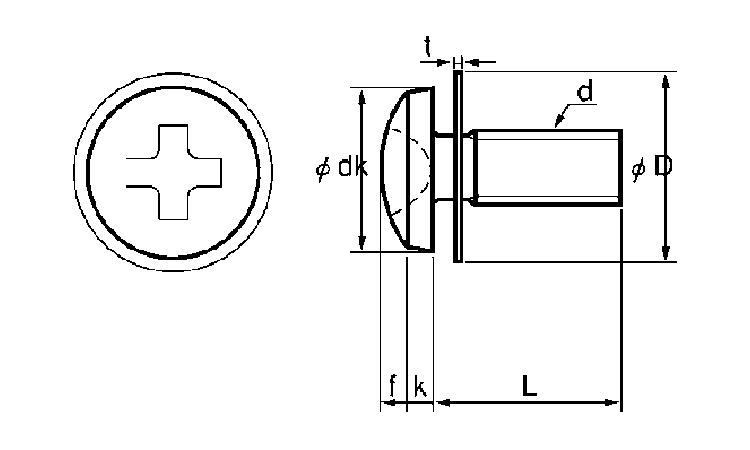

十字穴付きのバインド頭に、平座金を組み込んだ座金組込ねじです。ねじと平座金を一体として取り扱える構成です。
組込みネジ、セムス解読表 規格|ネジの豆知識ネジログ
ネジの百科事典 | 座金組み込みねじ
ねじの種類によるサイズの考え方
機械、装置、筐体、部品など、バインド頭の座金組込ねじを使用する締結箇所で検討できます。

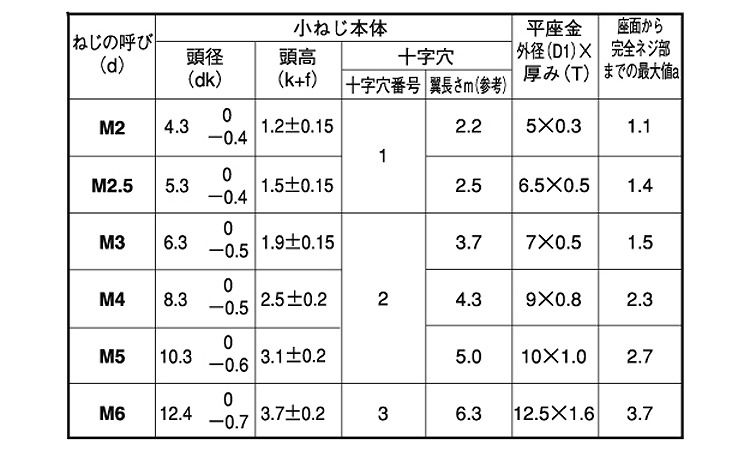

| ねじの呼び (d) |
小ねじ本体 | 平座金 外径(D1)× 厚み(T) |
座面から 完全ネジ部 までの最大値a |
|||
|---|---|---|---|---|---|---|
| 頭径 (dk) |
頭高 (k+f) |
穴No. | m | |||
| M2 | 4.3 0 -0.4 |
1.2±0.15 | 1 | 2.2 | 5×0.3 | 1.1 |
| M2.5 | 5.3 0 -0.4 |
1.5±0.15 | 2.5 | 6.5×0.5 | 1.4 | |
| M3 | 6.3 0 -0.5 |
1.9±0.15 | 2 | 3.7 | 7×0.5 | 1.5 |
| M4 | 8.3 0 -0.5 |
2.5±0.2 | 4.3 | 9×0.8 | 2.3 | |
| M5 | 10.3 0 -0.6 |
3.1±0.2 | 5.0 | 10×1.0 | 2.7 | |
| M6 | 12.4 0 -0.7 |
3.7±0.2 | 3 | 6.3 | 12.5×1.6 | 3.7 |
十字穴付（＋）バインドＩ＝１は、十字穴付きのバインド頭に平座金を組み込んだ座金組込ねじです。商品固有情報として、呼び径はM2、M2.5、M3、M4の4種類があり、径と長さの組み合わせで実質10サイズが確認できます。材質は鉄です。
一般にバインド頭は、丸みを持つ頭部と比較的広い座面を持つ小ねじの頭部形状です。十字穴付きは、対応する十字ドライバーなどを使用して締結する形式です。また、座金組込ねじは、ねじと座金を一つの部品として取り扱えるようにした構成です。本商品の寸法表では、組み込まれる座金として平座金が示されています。
寸法表では、M2の頭径dkが4.3mm、公差表示が0/-0.4mm、頭高k+fが1.2±0.15mm、穴No.1、mが2.2mm、平座金D1×Tが5×0.3mm、座面から完全ネジ部までの最大値aが1.1mmです。
M2.5は頭径dk 5.3mm、公差表示0/-0.4mm、頭高k+f 1.5±0.15mm、穴No.1、m 2.5mm、平座金6.5×0.5mm、a 1.4mmです。M3は頭径dk 6.3mm、公差表示0/-0.5mm、頭高k+f 1.9±0.15mm、穴No.2、m 3.7mm、平座金7×0.5mm、a 1.5mmです。
M4は頭径dk 8.3mm、公差表示0/-0.5mm、頭高k+f 2.5±0.2mm、穴No.2、m 4.3mm、平座金9×0.8mm、a 2.3mmです。寸法表にはM5、M6の参考寸法も掲載されていますが、今回の商品登録の呼び径にはM5、M6は含まれていません。
全ねじとは、一般に頭部付近までねじ山が形成された構造を指します。本商品については完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、登録されている各サイズが全ねじであるとは断定できません。
選定時はM2、M2.5、M3、M4から必要な呼び径を選び、その径で登録されている長さと表面処理を確認してください。頭部寸法、平座金寸法、ねじ部などに設計上の条件がある場合は、今回の寸法表と対象商品の図面・詳細仕様を照合してください。
なべ小ねじは一般に丸みを持つなべ頭を採用します。バインド頭とは頭部形状や寸法体系が異なるため、頭部外径や高さが選定条件になる場合は詳細寸法を確認してください。本商品はさらに平座金を組み込んだ座金組込ねじです。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を使用します。本商品はバインド頭であり、皿穴へ頭部を沈めることを前提とする皿小ねじとは頭部形状が異なります。
トラス小ねじは一般に頭部径が広く、低い丸みを持つトラス頭を採用します。本商品はバインド頭のため、頭部形状が異なります。具体的な頭部寸法が選定条件になる場合は、図面や詳細仕様を比較してください。
六角穴付きボルトは六角穴に六角棒レンチなどを掛けて締結します。本商品は十字穴付きのため、使用工具と工具を掛ける部分の形状が異なります。また、バインド頭と六角穴付きボルトでは頭部形状も異なります。
本商品は十字穴付きのバインド頭です。寸法表ではM2、M2.5、M3、M4の頭径dk、頭高k+f、穴No.、mを確認できます。取付スペースや使用工具との適合を確認してください。
呼び径はM2、M2.5、M3、M4で、径と長さの組み合わせは実質10サイズです。必要な寸法が登録されているか確認してください。全ねじかどうかは確認できる情報だけでは確定できません。
本商品は平座金を組み込んだ仕様です。商品登録に含まれる呼び径では、平座金D1×TはM2が5×0.3mm、M2.5が6.5×0.5mm、M3が7×0.5mm、M4が9×0.8mmです。
確認できる材質は鉄のみです。鉄以外の材質が必要な場合は、確認できるラインナップとは別の仕様を検討する必要があります。
三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、生地、三価ﾌﾞﾗｯｸ(黒)、ｸﾛｰﾑ(銀)が確認できます。サイズによって登録されている処理が異なる場合があるため、対象仕様を確認してください。
使用場所、相手材、要求仕様などを確認して選定してください。本商品の具体的な強度、耐食性、耐熱性などの性能値は確認できないため、性能条件が指定される場合は詳細仕様との照合が必要です。
M2、M2.5、M3、M4の確認済み寸法から選定でき、十字穴付きバインド頭と平座金を一体として使用する機械、装置、筐体、部品などの締結箇所に向いています。必要な寸法と表面処理を確認して選定してください。
登録されていない径・長さや鉄以外の材質が必要な用途には、確認できるラインナップのままでは対応できません。また、特定の強度、耐食性、耐熱性、頭部寸法、平座金仕様、ねじ部形状、規格適合などが必須の場合は、商品名称だけで判断せず詳細仕様を確認してください。
バインド小ねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、十字穴付（＋）バインドＩ＝１に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。
今回の寸法表では、M2-M6の頭部寸法、穴No.、m、平座金寸法、a寸法を確認できます。ただし、「I＝1」という名称だけから特定のJIS・ISO規格への適合を断定することはできません。規格への適合が設計・調達条件となる場合は、バインド頭、十字穴、ねじ部、平座金などの形状・寸法を図面や詳細仕様で確認し、要求規格と照合してください。
A1. 十字穴付きのバインド頭に、平座金を組み込んだ座金組込ねじです。
A2. M2、M2.5、M3、M4の4種類が確認できます。
A3. 径と長さの組み合わせで実質10サイズです。
A4. M2×5とM2×10が確認できます。
A5. M2.5×5とM2.5×6が確認できます。
A6. M3×8、M3×10、M3×12、M3×15が確認できます。
A7. M4×6とM4×8が確認できます。
A8. 確認できる材質は鉄のみです。
A9. 三価ﾎﾜｲﾄ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾆｯｹﾙ(銀)、ﾕﾆｸﾛ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、生地、三価ﾌﾞﾗｯｸ(黒)、ｸﾛｰﾑ(銀)が確認できます。
A10. 今回の寸法表では、平座金が組み込まれていることを確認できます。
A11. 商品登録に含まれる呼び径では、D1×TはM2が5×0.3mm、M2.5が6.5×0.5mm、M3が7×0.5mm、M4が9×0.8mmです。
A12. dkとk+fは、M2が4.3mm・1.2mm、M2.5が5.3mm・1.5mm、M3が6.3mm・1.9mm、M4が8.3mm・2.5mmです。
A13. aはM2が1.1mm、M2.5が1.4mm、M3が1.5mm、M4が2.3mmです。
A14. 今回の商品登録の呼び径はM2、M2.5、M3、M4です。寸法表にはM5、M6の参考寸法も掲載されていますが、商品登録には含まれていません。
A15. 完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、全ねじとは断定できません。
A16. 確認できる最短の長さは5mmで、M2×5とM2.5×5が登録されています。
A17. 長さとして最長の登録はM3×15です。
A18. 確認できる材質は鉄のみで、ステンレスや黄銅の登録は確認できません。
A19. サイズによって登録状況が異なる場合があるため、必要な寸法ごとに表面処理を確認してください。
A20. まずM2、M2.5、M3、M4から必要な呼び径を選び、次にその径で登録されている長さを確認します。そのうえで対象サイズに登録されている表面処理を選んでください。頭部寸法、平座金仕様、規格などが設計条件になる場合は図面や詳細仕様も照合してください。
十字穴付（＋）バインドＩ＝１は、M2-M4で実質10サイズが登録され、平座金を組み込んだ十字穴付きバインド頭の座金組込ねじです。
十字穴付（＋）バインドＩ＝１
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
十字穴付（＋）バインドＩ＝１
100004110020005001 |
鉄 | ﾕﾆｸﾛ(銀) | 2 X 5 |
|
要確認 | なし | 4,000 | 2.97円 2.7円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020005003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 2 X 5 |
|
あり | なし | 4,000 | 3.3円 3円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020005005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 5 |
|
要確認 | なし | 4,000 | 4.16円 3.79円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020005010 |
鉄 | BC(黒) | 2 X 5 |
|
要確認 | なし | 4,000 | 3.99円 3.63円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020005021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2 X 5 |
|
要確認 | なし | 4,000 | 5.57円 5.07円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020010001 |
鉄 | ﾕﾆｸﾛ(銀) | 2 X 10 |
|
要確認 | なし | 2,500 | 3.04円 2.77円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020010005 |
鉄 | ﾆｯｹﾙ(銀) | 2 X 10 |
|
要確認 | なし | 2,500 | 4.37円 3.98円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020010010 |
鉄 | BC(黒) | 2 X 10 |
|
要確認 | なし | 2,500 | 4.2円 3.82円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020010021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2 X 10 |
|
要確認 | なし | 2,500 | 5.87円 5.34円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025005000 |
鉄 | 生地 | 2.5 X 5 |
|
あり | なし | 2,000 | 2.35円 2.14円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025005004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 2.5 X 5 |
|
あり | なし | 2,000 | 3.92円 3.57円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025006001 |
鉄 | ﾕﾆｸﾛ(銀) | 2.5 X 6 |
|
要確認 | なし | 2,000 | 2.4円 2.19円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 2.5 X 6 |
|
要確認 | なし | 2,000 | 3.28円 2.99円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025006005 |
鉄 | ﾆｯｹﾙ(銀) | 2.5 X 6 |
|
要確認 | なし | 2,000 | 3.43円 3.12円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025006010 |
鉄 | BC(黒) | 2.5 X 6 |
|
要確認 | なし | 2,000 | 3.26円 2.97円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025006021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 2.5 X 6 |
|
要確認 | なし | 2,000 | 4.58円 4.17円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 3.11円 2.83円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 3.77円 3.43円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 3.92円 3.57円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 14.52円 13.2円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008010 |
鉄 | BC(黒) | 3 X 8 |
|
要確認 | なし | 1,000 | 3.7円 3.37円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 8 |
|
要確認 | なし | 1,000 | 5.21円 4.74円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 10 |
|
あり | なし | 1,000 | 3.82円 3.48円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030012005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 12 |
|
あり | なし | 1,300 | 4.22円 3.84円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030015003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 15 |
|
あり | なし | 1,200 | 4.62円 4.2円 | |
|
十字穴付（＋）バインドＩ＝１
100004110040006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 6 |
|
あり | なし | 1,200 | 6.58円 5.99円 | |
|
十字穴付（＋）バインドＩ＝１
100004110040008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 8 |
|
あり | なし | 1,000 | 5.66円 5.15円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020005002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2 X 5 |
|
要確認 | なし | 4,000 | 2.97円 2.7円 | |
|
十字穴付（＋）バインドＩ＝１
100004110020010002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2 X 10 |
|
要確認 | なし | 2,500 | 3.04円 2.77円 | |
|
十字穴付（＋）バインドＩ＝１
100004110025006002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 2.5 X 6 |
|
要確認 | なし | 2,000 | 2.4円 2.19円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030008002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 3 X 8 |
|
あり | なし | 1,000 | 3.11円 2.83円 | |
|
十字穴付（＋）バインドＩ＝１
100004110030015002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 3 X 15 |
|
あり | なし | 1,200 | 3.82円 3.48円 |
十字穴付（＋）バインドＩ＝１
