十字穴付（＋）バインドＰ＝３
画像をクリックして拡大イメージを表示
-
10.0
-
-
サイズ：M2×10-M8×40（実質47サイズ）
材質：鉄、ステンレス、黄銅
表面処理：生地、ﾆｯｹﾙ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、ｸﾛｰﾑ(銀)
（登録件数上位7点）
十字穴付きのバインド頭に、平座金とばね座金を組み込んだ座金組込ねじです。ねじ・平座金・ばね座金を一体として取り扱える構成です。
組込みネジ、セムス解読表 規格|ネジの豆知識ネジログ
ネジの百科事典 | 座金組み込みねじ
ねじの種類によるサイズの考え方
機械、装置、筐体、部品など、バインド頭の座金組込ねじを使用する締結箇所で検討できます。

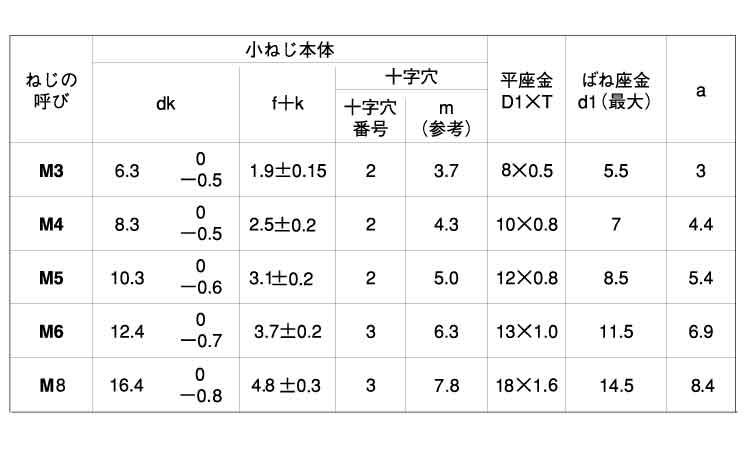

| ねじの 呼び |
小ねじ本体 | 平座金 D1×T |
ばね座金 d1（最大） |
a | |||
|---|---|---|---|---|---|---|---|
| dk | f+k | 穴No. | m | ||||
| M3 | 6.3 0 -0.5 | 1.9±0.15 | 2 | 3.7 | 8×0.5 | 5.5 | 3 |
| M4 | 8.3 0 -0.5 | 2.5±0.2 | 2 | 4.3 | 10×0.8 | 7 | 4.4 |
| M5 | 10.3 0 -0.6 | 3.1±0.2 | 2 | 5.0 | 12×0.8 | 8.5 | 5.4 |
| M6 | 12.4 0 -0.7 | 3.7±0.2 | 3 | 6.3 | 13×1.0 | 11.5 | 6.9 |
| M8 | 16.4 0 -0.8 | 4.8±0.3 | 3 | 7.8 | 18×1.6 | 14.5 | 8.4 |
十字穴付（＋）バインドＰ＝３は、十字穴付きのバインド頭に平座金とばね座金を組み込んだ座金組込ねじです。商品固有情報として、呼び径はM2、M3、M3.5、M4、M5、M6、M8の7種類があり、径と長さの組み合わせで実質47サイズが確認できます。材質は鉄、ステンレス、黄銅です。
一般にバインド頭は、丸みを持つ頭部と比較的広い座面を持つ小ねじの頭部形状です。十字穴付きは、対応する十字ドライバーなどを使用して締結する形式です。また、座金組込ねじは、ねじと座金を一つの部品として取り扱えるようにした構成です。本商品の寸法表では、平座金とばね座金が組み込まれる構成を確認できます。
寸法表では、M3のdkが6.3mm、f+kが1.9mm、穴No.2、mが3.7mm、平座金D1×Tが8×0.5mm、ばね座金d1（最大）が5.5mm、aが3mmです。M4はdk 8.3mm、f+k 2.5mm、穴No.2、m 4.3mm、平座金10×0.8mm、ばね座金d1（最大）7mm、a 4.4mmです。
M5はdk 10.3mm、f+k 3.1mm、穴No.2、m 5.0mm、平座金12×0.8mm、ばね座金d1（最大）8.5mm、a 5.4mmです。M6はdk 12.4mm、f+k 3.7mm、穴No.3、m 6.3mm、平座金13×1.0mm、ばね座金d1（最大）11.5mm、a 6.9mmです。M8はdk 16.4mm、f+k 4.8mm、穴No.3、m 7.8mm、平座金18×1.6mm、ばね座金d1（最大）14.5mm、a 8.4mmです。
なお、商品登録にはM2とM3.5もありますが、今回の寸法表にはM2とM3.5の寸法行がありません。そのため、これらの頭部寸法や座金寸法は今回の表からは確認できません。
全ねじとは一般に頭部付近までねじ山が形成された構造を指します。本商品については、完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、各登録サイズが全ねじであるとは断定できません。
選定時は必要な呼び径と長さを確認し、そのサイズで登録されている材質と表面処理を照合してください。頭部寸法、平座金・ばね座金の寸法、ねじ部などに設計上の条件がある場合は、今回の寸法表と対象商品の図面・詳細仕様を確認してください。
なべ小ねじは一般に丸みを持つなべ頭を採用します。バインド頭とは頭部の形状や寸法体系が異なるため、頭部外径や高さが選定条件になる場合は詳細寸法を確認してください。本商品はさらに平座金とばね座金を組み込んだ座金組込ねじです。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を使用します。本商品はバインド頭であり、皿穴へ頭部を沈めることを前提とする皿小ねじとは頭部形状が異なります。
トラス小ねじは一般に頭部径が広く、低い丸みを持つトラス頭を採用します。本商品はバインド頭のため、頭部形状が異なります。具体的な頭部寸法が重要な場合は図面や詳細仕様を比較してください。
六角穴付きボルトは六角穴に六角棒レンチなどを掛けて締結します。本商品は十字穴付きのため、使用工具と工具を掛ける部分の形状が異なります。また、バインド頭と六角穴付きボルトでは頭部形状も異なります。
本商品は十字穴付きのバインド頭です。寸法表ではM3、M4、M5、M6、M8のdk、f+k、穴No.、mを確認できます。取付スペースや使用工具との適合を確認してください。
呼び径はM2、M3、M3.5、M4、M5、M6、M8で、径と長さの組み合わせは実質47サイズです。必要な寸法が登録されているか確認してください。全ねじかどうかは確認できる情報だけでは確定できません。
本商品は平座金とばね座金を組み込んだ仕様です。寸法表で確認できる平座金D1×TはM3が8×0.5mm、M4が10×0.8mm、M5が12×0.8mm、M6が13×1.0mm、M8が18×1.6mmです。ばね座金d1（最大）はM3が5.5mm、M4が7mm、M5が8.5mm、M6が11.5mm、M8が14.5mmです。
鉄、ステンレス、黄銅が確認できます。ただし、すべてのサイズで3種類すべての材質が選択できるとは限りません。必要なサイズごとに材質の登録を確認してください。
生地、ﾆｯｹﾙ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、ｸﾛｰﾑ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、塗装ｸﾞﾘｰﾝ･下地ﾆｯｹﾙ、GB(茶)、BK(黒)、ｼﾞｵﾒｯﾄ(灰)、Sｺｰﾄ、三価ｽﾃﾝｺｰﾄ(銀)、三価ｶﾗｰ鍍金･緑色が確認できます。サイズや材質によって登録されている処理が異なる場合があるため、対象仕様を確認してください。
使用場所、相手材、要求仕様などを確認して選定してください。本商品の具体的な強度、耐食性、耐熱性などの性能値は確認できないため、性能条件が指定される場合は詳細仕様との照合が必要です。
M2からM8までの登録寸法から選定でき、十字穴付きバインド頭と平座金・ばね座金を一体として使用する機械、装置、筐体、部品などの締結箇所に向いています。必要な寸法、材質、表面処理が登録仕様と一致するか確認して選定してください。
登録されていない径・長さが必要な用途には、確認できるラインナップのままでは対応できません。また、特定の強度、耐食性、耐熱性、頭部寸法、座金仕様、ねじ部形状、規格適合などが必須の場合は、商品名称だけで判断せず詳細仕様を確認してください。
バインド小ねじや座金組込ねじを構成するねじ・座金には、JISやISOに関連する規格や寸法体系があります。ただし、確認できる商品固有情報には、十字穴付（＋）バインドＰ＝３に対応する具体的なJIS規格番号またはISO規格番号の記載がありません。
今回の寸法表では、M3、M4、M5、M6、M8の小ねじ本体寸法、平座金寸法、ばね座金寸法、a寸法を確認できます。ただし、「P＝3」という名称だけから特定のJIS・ISO規格への適合を断定することはできません。規格への適合が設計・調達条件となる場合は、バインド頭、十字穴、ねじ部、平座金、ばね座金などの形状・寸法を図面や詳細仕様で確認し、要求規格と照合してください。
A1. 十字穴付きのバインド頭に、平座金とばね座金を組み込んだ座金組込ねじです。
A2. M2、M3、M3.5、M4、M5、M6、M8の7種類が確認できます。
A3. 径と長さの組み合わせで実質47サイズです。
A4. M2×10が確認できます。
A5. M3×4、M3×5、M3×6、M3×8、M3×10、M3×12、M3×14、M3×15、M3×16、M3×20、M3×25が確認できます。
A6. M3.5×8が確認できます。
A7. M4×6、M4×8、M4×10、M4×12、M4×14、M4×15、M4×16、M4×18、M4×20、M4×25、M4×40が確認できます。
A8. M5×8、M5×10、M5×12、M5×14、M5×15、M5×16、M5×18、M5×20、M5×25、M5×30が確認できます。
A9. M6×10、M6×12、M6×14、M6×15、M6×16、M6×18、M6×20、M6×25、M6×30、M6×40、M6×45、M6×50が確認できます。
A10. M8×40が確認できます。
A11. 鉄、ステンレス、黄銅の3種類が確認できます。
A12. 生地、ﾆｯｹﾙ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)、三価ﾌﾞﾗｯｸ(黒)、ｸﾛｰﾑ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、塗装ｸﾞﾘｰﾝ･下地ﾆｯｹﾙ、GB(茶)、BK(黒)、ｼﾞｵﾒｯﾄ(灰)、Sｺｰﾄ、三価ｽﾃﾝｺｰﾄ(銀)、三価ｶﾗｰ鍍金･緑色が確認できます。
A13. 今回の寸法表では、平座金とばね座金が組み込まれていることを確認できます。
A14. 寸法表で確認できるD1×Tは、M3が8×0.5mm、M4が10×0.8mm、M5が12×0.8mm、M6が13×1.0mm、M8が18×1.6mmです。
A15. 寸法表で確認できるd1（最大）は、M3が5.5mm、M4が7mm、M5が8.5mm、M6が11.5mm、M8が14.5mmです。
A16. dkとf+kは、M3が6.3mm・1.9mm、M4が8.3mm・2.5mm、M5が10.3mm・3.1mm、M6が12.4mm・3.7mm、M8が16.4mm・4.8mmです。
A17. aはM3が3mm、M4が4.4mm、M5が5.4mm、M6が6.9mm、M8が8.4mmです。
A18. 商品登録にはM2とM3.5がありますが、今回の寸法表にはM2とM3.5の行がありません。そのため、頭部寸法や座金寸法は今回の表からは確認できません。
A19. 完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が確認できないため、全ねじとは断定できません。
A20. 登録されている最短の長さは4mmで、M3×4が確認できます。
A21. 長さとして最長の登録はM6×50です。
A22. まず必要な呼び径をM2、M3、M3.5、M4、M5、M6、M8から選び、次に長さを確認します。そのうえで対象サイズに登録されている材質と表面処理を選んでください。頭部寸法、平座金・ばね座金仕様、規格などが設計条件になる場合は図面や詳細仕様も照合してください。
十字穴付（＋）バインドＰ＝３は、M2-M8で実質47サイズが登録され、平座金とばね座金を組み込んだ十字穴付きバインド頭の座金組込ねじです。
十字穴付（＋）バインドＰ＝３
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
十字穴付（＋）バインドＰ＝３
100004030020010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 2 X 10 |
|
あり | なし | 2,200 | 4.95円 4.5円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004000 |
鉄 | 生地 | 3 X 4 |
|
あり | なし | 1,500 | 6.94円 6.31円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 4 |
|
要確認 | なし | 1,500 | 8.26円 7.51円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 4 |
|
あり | なし | 1,500 | 9.19円 8.36円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 4 |
|
あり | なし | 1,500 | 10.53円 9.58円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 4 |
|
要確認 | なし | 1,500 | 15.68円 14.26円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004010 |
鉄 | BC(黒) | 3 X 4 |
|
要確認 | なし | 1,500 | 10.42円 9.48円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030004021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 4 |
|
要確認 | なし | 1,500 | 13.77円 12.52円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030005001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 5 |
|
要確認 | なし | 1,200 | 4.64円 4.22円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030005003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 5 |
|
あり | なし | 1,200 | 5.18円 4.71円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030005005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 5 |
|
あり | なし | 1,200 | 5.96円 5.42円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030005006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 5 |
|
要確認 | なし | 1,200 | 10.43円 9.49円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030005010 |
鉄 | BC(黒) | 3 X 5 |
|
要確認 | なし | 1,200 | 5.88円 5.35円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030005021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 5 |
|
要確認 | なし | 1,200 | 7.77円 7.07円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030006001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 6 |
|
要確認 | なし | 1,200 | 3.57円 3.25円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 6 |
|
あり | なし | 1,200 | 3.98円 3.62円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 6 |
|
あり | なし | 1,200 | 4.99円 4.54円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030006005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 6 |
|
あり | なし | 1,200 | 4.55円 4.14円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030006006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 6 |
|
あり | なし | 1,200 | 9.1円 8.28円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030006010 |
鉄 | BC(黒) | 3 X 6 |
|
あり | なし | 1,200 | 4.53円 4.12円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 3.57円 3.25円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 3.98円 3.62円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 8 |
|
あり | なし | 1,000 | 4.99円 4.54円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8 |
|
あり | なし | 1,000 | 4.55円 4.14円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 8 |
|
品薄 | なし | 1,000 | 9.1円 8.28円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008010 |
鉄 | BC(黒) | 3 X 8 |
|
あり | なし | 1,000 | 4.53円 4.12円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030008021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 8 |
|
品薄 | なし | 1,000 | 5.98円 5.44円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010000 |
鉄 | 生地 | 3 X 10 |
|
要確認 | なし | 800 | 3.09円 2.81円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 10 |
|
あり | なし | 800 | 3.68円 3.35円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 10 |
|
あり | なし | 800 | 4.09円 3.72円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 10 |
|
あり | なし | 800 | 5.08円 4.62円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 10 |
|
あり | なし | 800 | 4.69円 4.27円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 10 |
|
あり | なし | 800 | 9.37円 8.52円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010010 |
鉄 | BC(黒) | 3 X 10 |
|
あり | なし | 800 | 4.6円 4.19円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030010021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 10 |
|
あり | なし | 800 | 6.12円 5.57円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030012000 |
鉄 | 生地 | 3 X 12 |
|
あり | なし | 1,000 | 3.24円 2.95円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030012001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 12 |
|
あり | なし | 1,000 | 3.85円 3.5円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030012002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 3 X 12 |
|
あり | なし | 1,000 | 3.85円 3.5円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 12 |
|
あり | なし | 1,000 | 4.26円 3.88円 | |
|
十字穴付（＋）バインドＰ＝３
100004030030012004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 12 |
|
あり | なし | 1,000 | 5.34円 4.86円 |
