規格：メーカー規格品 端子ねじ（＋ー）ナベ SK形

関連規格：十字穴付きなべ小ねじはJIS B 1111系の形状が参考となります。SK形はスパックと正方形角座を組み込んだ端子ねじで、端子台・電気接続部向けの組込みねじです。

材質：鉄

強度区分：小ねじ類の機械的性質はJIS B 1051などで規定され、鋼製小ねじでは4.8相当などが一般的に用いられます。ただし、本商品は端子ねじの組込み品であり、ネジクル掲載上は個別の強度区分表示はありません。選定時は強度区分だけでなく、材質、表面処理、ねじ径、長さ、座金形状、電線押さえ方向、端子台との適合を確認してください。

取り扱いサイズ：3X8.0

取り扱い表面処理：ニッケルメッキ（銀）

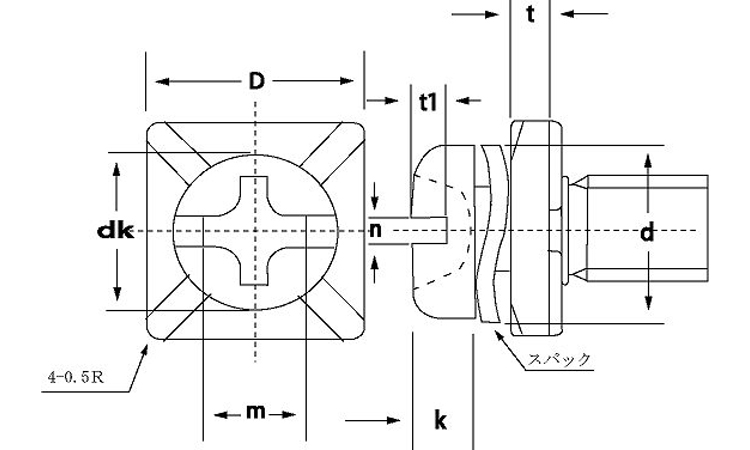

利用方法・用途・特徴：端子ねじ（＋ー）ナベ SK形は、なべ頭小ねじにスパックと正方形角座を組み込んだ端子台向けのねじです。正方形角座は線押さえ用で、対角方向に電線を押さえる構造です。頭部はプラス・マイナス兼用溝のため、プラスドライバー、マイナスドライバーのどちらでも作業しやすく、制御盤、分電盤、端子台、電装部品、通信機器などの電気接続部に使用されます。

端子ねじ（＋ー）ナベ SK形は、端子台や電気機器の配線接続部に使用する、スパック・正方形角座組込みタイプの端子ねじです。なべ頭の小ねじに線押さえ用の角座が組み込まれており、電線、より線、圧着端子などを端子部で押さえて固定する用途に適しています。SK形は正方形角座が対角方向で線を押さえる仕様のため、端子台の構造に合わせて使用します。

頭部はプラス・マイナス兼用溝になっているため、作業現場で使用する工具に合わせやすく、プラスドライバーでもマイナスドライバーでも締付けが可能です。端子台まわりでは、ねじの締付け状態が配線の保持や接触状態に関わるため、同じサイズ・同じ形状の端子ねじを使用することが重要です。制御盤、分電盤、電装機器、通信機器、産業機器、各種端子台の補修や組立に使用できます。

材質は鉄で、表面処理はニッケルメッキ（銀）です。ニッケルメッキは銀色の外観で、端子部品や電気機器まわりで使いやすい表面処理です。ネジクルでは、3X8.0のサイズを取り扱っています。端子ねじは、ねじ径や長さだけでなく、角座の形状、線押さえ方向、端子台側の座面寸法、電線サイズとの適合を確認して選定してください。

使用時は、端子台のねじ穴に対してまっすぐ挿入し、電線や端子を正しい位置にセットしてから締め付けます。締付け不足は接触不良や抜けの原因となり、過度な締付けはねじ山の破損、端子台の割れ、電線の傷みに繋がる場合があります。指定トルクがある端子台では、その範囲内で締め付けてください。

端子ねじ（＋ー）ナベ SK形は、スパックと正方形角座により電線や端子を押さえやすい、端子台向けの組込みねじです。既存端子台の交換、補修、電気機器の組立などで、同じ形状・同じサイズの端子ねじが必要な場合に適した商品です。
