ＴＲＸ（皿小ねじ
画像をクリックして拡大イメージを表示
-
3.0
-
-
※皿ネジは頭部を含む全長が長さになります。
サイズ：2×3～8×35（実質70サイズ）
材質：鉄、ステンレス
表面処理：生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）、BC（黒）、ジオメット（灰）
機器、設備、筐体、カバー、パネルなど、ねじ頭の突出を抑えながらTRX工具で締付けたい組立箇所に適しています。

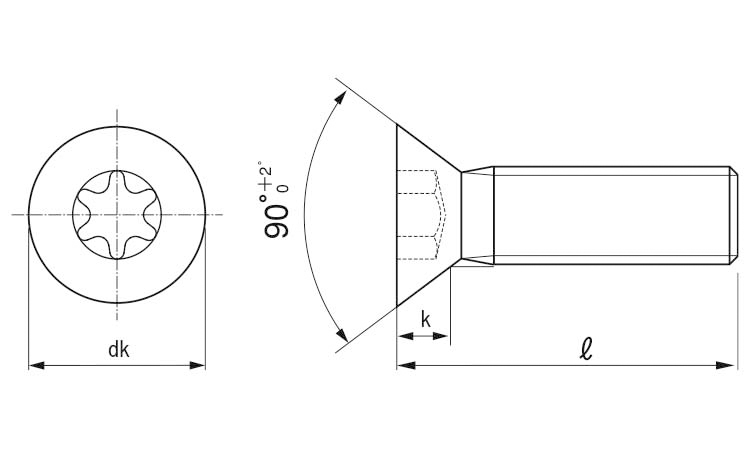

| ねじの 呼び （d） | ピッチ P | ドライブ サイズ | dk | k | ||
|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | |||
| M2 | 0.4 | T6 | 4 | 0 -0.4 | 1.2 | 0 -0.2 |
| M2.5 | 0.45 | T8 | 5 | 1.45 | ||
| M3 | 0.5 | T10 | 6 | 0 -0.5 | 1.75 | 0 -0.3 |
| M4 | 0.7 | T20 | 8 | 2.3 | ||
| M5 | 0.8 | T25 | 10 | 0 -0.6 | 2.8 | |
| M6 | 1.0 | T30 | 12 | 0 -0.7 | 3.4 | 0 -0.4 |
| M8 | 1.25 | T40 | 16 | 0 -0.8 | 4.4 | |
ＴＲＸ（皿小ねじは、TRX形状の駆動部と皿頭を組み合わせた小ねじです。初心者向けに簡単に説明すると、「TRX工具で回し、皿穴へ頭部を収めて使う小ねじ」です。一般的な十字穴付き皿小ねじとは駆動部の形状が異なり、対応するTRX工具を使用して締付け・取り外しを行います。
呼び径は2、2.5、2.6、3、4、5、6、8を展開しています。ピッチは2がP=0.4、2.5と2.6がP=0.45、3がP=0.5、4がP=0.7、5がP=0.8、6がP=1.0、8がP=1.25です。サイズ展開は70種類あり、最小2×3から最大径側では8×35まで用意されています。
皿頭は、一般に頭部下面が円すい状になっており、相手材に設けた皿穴へ収めて使用する形状です。そのため、カバーやパネルなど、締結後にねじ頭の突出を抑えたい場所で使われます。なお、皿小ねじの長さは一般に頭部を含む全長で表します。
全ねじとは、一般に軸部の広い範囲にねじ山が設けられた仕様を指しますが、本品についてすべてのサイズが全ねじであることは確認できないため、一律に全ねじとは断定しません。
このねじを使う理由は、皿頭による納まりとTRX駆動を組み合わせられる点にあります。選定時は呼び径、長さ、ピッチ、材質、表面処理だけでなく、皿穴との適合、対応するTRX工具、必要なねじ部長さまで確認してください。
一般的な十字穴付き皿小ねじとの主な違いは駆動部です。十字穴付き皿小ねじはプラスドライバーで回しますが、ＴＲＸ（皿小ねじはTRX形状に対応する工具を使用します。
ＴＲＸ（ナベ小ねじとの違いは頭部形状です。ナベ頭は締結後も頭部が取付面より上に残るのに対し、皿頭は一般に皿穴へ頭部を収めて使用します。
そのため、ねじ頭の突出を抑えたい場合は皿頭、頭部を取付面より上に残す設計ではナベ頭というように、取付部の構造に合わせて選定します。
皿頭です。頭部を収めるための皿穴と適合することを確認してください。皿穴寸法や頭部寸法が設計条件になる場合は、寸法表との照合が必要です。
ピッチは2=P0.4、2.5=P0.45、2.6=P0.45、3=P0.5、4=P0.7、5=P0.8、6=P1.0、8=P1.25です。相手側のめねじと呼び径・ピッチを一致させてください。全ねじが必須の場合は、ねじ部長さを個別に確認してください。
鉄、ステンレスがあります。図面や既存部品に材質指定がある場合は、要求仕様と一致するものを選んでください。
生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）、BC（黒）、ジオメット（灰）があります。必要な表面仕様や外観指定に合わせて選定してください。
機器、設備、筐体、カバー、パネルなど、皿頭を使用して頭部の突出を抑え、TRX工具で締付ける箇所に適しています。組立・保守時に対応工具を準備できることも確認してください。
機器、設備、筐体、カバー、パネルなど、ねじ頭を皿穴へ収めたい締結部に向いています。また、十字穴ではなくTRX駆動を採用したい組立部や、複数の呼び径・長さから選定したい用途にも適しています。
一般的なプラスドライバーだけで締付け・取り外しを行いたい場所には向きません。また、皿穴を設けられない取付面や、頭部を取付面より上に残したい箇所では、皿頭が使用条件に合うか確認が必要です。全ねじが必須の場合も個別確認が必要です。
メートルねじにはJIS規格やISO規格によって、呼び径、ピッチ、ねじ山などが定められているものがあります。本品で確認できるピッチは、2=P0.4、2.5=P0.45、2.6=P0.45、3=P0.5、4=P0.7、5=P0.8、6=P1.0、8=P1.25です。
一方、TRX駆動部や皿頭を含めた具体的なJIS番号・ISO番号は確認できないため、特定規格への完全準拠とは断定できません。規格指定のある設計では、呼び径、ピッチ、頭部径、頭部高さ、皿角度、駆動部寸法、ねじ部長さなど必要な項目を個別に照合してください。
A1. TRX形状の駆動部と皿頭を組み合わせた小ねじです。対応するTRX工具を使用して締付けます。
A2. 2、2.5、2.6、3、4、5、6、8があります。
A3. 寸法の組み合わせは70サイズです。2×3から8×35まで各呼び径に複数の長さがあります。
A4. 2=P0.4、2.5=P0.45、2.6=P0.45、3=P0.5、4=P0.7、5=P0.8、6=P1.0、8=P1.25です。
A5. 鉄とステンレスがあります。
A6. 生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）、三価ブラック（黒）、BC（黒）、ジオメット（灰）があります。
A7. TRX形状の駆動部を持つため、対応するTRX工具を使用します。一般的な十字穴とは工具形状が異なります。
A8. 一般に、取付面に設けた皿穴へ頭部を収め、締結後のねじ頭の突出を抑えるために使用します。
A9. 主な違いは頭部形状です。皿頭は皿穴へ収めて使用するのに対し、ナベ頭は締結後も頭部が取付面より上に残ります。
A10. 一般に皿小ねじは頭部を含む全長をねじの長さとして扱います。長さ選定時はこの点に注意してください。
A11. すべてのサイズが全ねじであることは確認できないため、一律に全ねじとは断定できません。ねじ部長さが重要な場合は個別に確認してください。
A12. はい。どちらもP=0.45です。ただし呼び径は異なるため、相手側のめねじ寸法に合わせて選んでください。
A13. 呼び径、長さ、ピッチ、材質、表面処理、皿穴との適合、対応するTRX工具、必要なねじ部長さを確認してください。
A14. 具体的なJIS番号・ISO番号は確認できないため、特定規格への準拠は断定できません。規格指定がある場合は必要寸法を個別に確認してください。
ＴＲＸ（皿小ねじは、TRX形状の駆動部と皿頭を組み合わせ、頭部を皿穴へ収めながら対応TRX工具で締付ける小ねじです。
