フォトスタンド金具メスローレットは、写真立てやフォトスタンドなどの部品を接続するための、ローレットタイプの雌ねじ金具です。雌ねじとは、穴の内側にねじ山を設けた構造を指します。対応する雄ねじをねじ込むことで、部材同士を接続する締結部分として使用します。

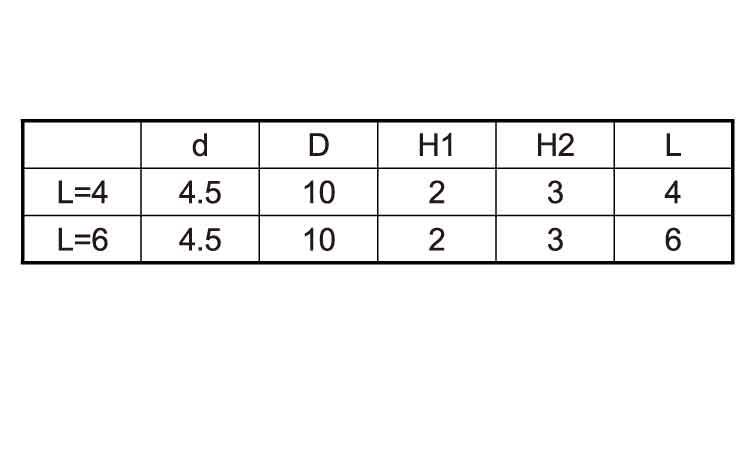

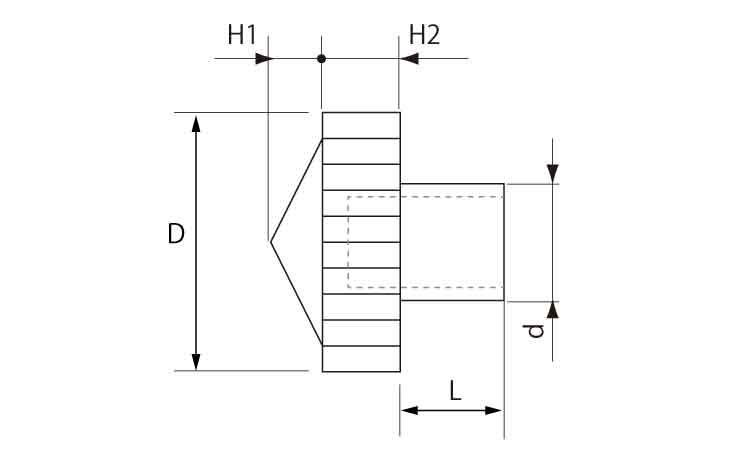

本製品は4.5×4と4.5×6の2サイズを展開しています。内部ねじはM3.5、ピッチは0.6mmです。ピッチとは、隣り合うねじ山の間隔を示す寸法です。サイズ表記の4.5は径の区分、4と6は長さの区分です。寸法表ではd=4.5mm、D=10mm、H1=2mm、H2=3mm、L=4mmまたは6mmと記載されています。ただし、各寸法の測定位置や全長と有効ねじ深さの関係は、製品寸法図で確認する必要があります。

ローレットとは、一般的に金属部品の外周などに細かな凹凸を形成する加工です。直線状や交差状などの模様があり、つまみねじや調整用部品などに用いられます。本製品はローレットタイプとして区別されていますが、具体的な加工位置、模様、凹凸の寸法は確認できません。指での締め付けを想定した構造かどうかについても、名称だけでは判断できません。

一般的ななべ頭は上面に丸みを持ち、円筒タイプは円形断面の筒状形状を指します。一方、ローレットは主に表面の凹凸加工を示す名称です。本製品の寸法表にはD、H1、H2の値が記載されていますが、それぞれの測定位置や端部形状、工具を掛ける部分の有無については、別途確認が必要です。

フォトスタンド用の雌ねじ金具を使用する理由は、対応する雄ねじ金具を受ける接続部分を設けられることです。一般的な使用場面には、写真立ての部品接続、フォトフレームの組み立て、展示用パネルやディスプレイ用品の固定があります。実際の適合性は、取り付け穴や相手部品の構造によって異なります。

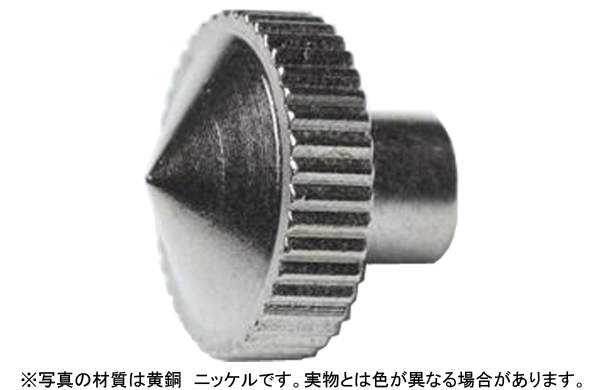

材質は黄銅で、表面処理はニッケル(銀)です。黄銅は銅と亜鉛を主成分とする合金です。ただし、本製品の具体的な材質規格、機械的強度、表面処理の膜厚や耐食性能は確認できないため、必要な性能条件がある場合は仕様書で確認してください。

一般的に全ねじとは、雄ねじの軸部のほぼ全長にねじ山が形成された構造です。本製品は雌ねじ金具のため、雄ねじの全ねじ・半ねじとは区別して考えます。また、内部の全長に雌ねじが形成されているかは確認できません。

選定時には、外径、長さ、内部ねじの呼び径とピッチに加え、取り付け穴の寸法、必要なねじ込み長さ、周囲の部品との干渉を確認してください。特に有効ねじ深さは重要です。有効ねじ深さとは、雄ねじを実際にねじ込める深さを指し、金具の全長と必ずしも一致しません。

本製品は、フォトスタンド用の雌ねじ金具であり、ローレットタイプとして区別されている点が特徴です。

なべ頭タイプは頭部の形状、円筒タイプは外形、ローレットタイプは一般的に表面加工に関係する名称です。ただし、これらの名称だけでは具体的な寸法差や操作方法までは判断できません。

また、雄ねじタイプとはねじ山の形成位置が異なります。雌ねじ金具は内側にねじ山を持ち、対応する雄ねじを受ける側として使用します。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品の内部ねじはM3.5、ピッチ0.6mmです。これは一般的なM3.5並目ねじの呼び径とピッチに一致します。

ただし、呼び径とピッチが一致することだけで、特定のJIS規格やISO規格への適合を断定することはできません。

また、ローレット加工の形状、外径、端部形状についても、特定の規格への適合を確認できません。

規格適合や他部品との互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
