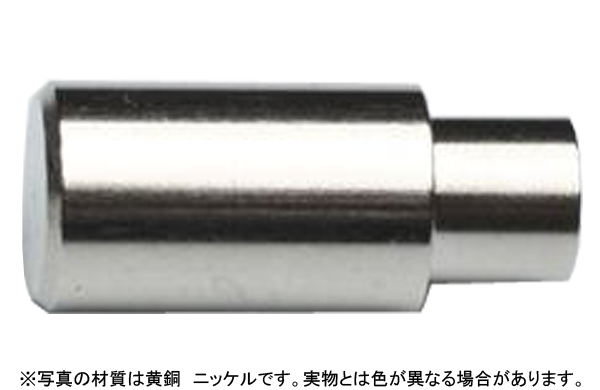

フォトスタンド金具メス（円筒は、フォトスタンドや写真立てなどの部品を接続するために使用する、円筒タイプの雌ねじ金具です。雌ねじとは、穴の内側にねじ山が形成された構造を指します。対応する雄ねじを内部にねじ込むことで、部材同士を接続するための締結部分として使用します。

本製品は外径4.5のサイズ区分で、4.5×0、4.5×2、4.5×4、4.5×6、4.5×8の5種類を展開しています。内部ねじはM3.5、ピッチは0.6mmです。ピッチとは、隣り合うねじ山の間隔を示す寸法です。なお、4.5×0は実際に設定されているサイズ表記ですが、0が示す具体的な寸法上の意味については確認が必要です。

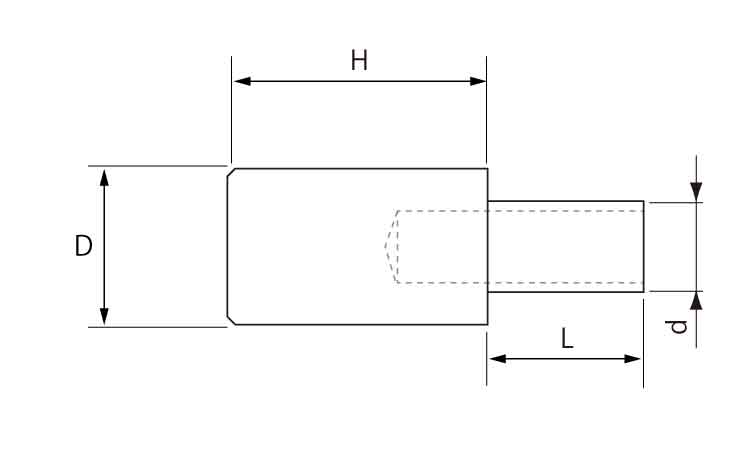

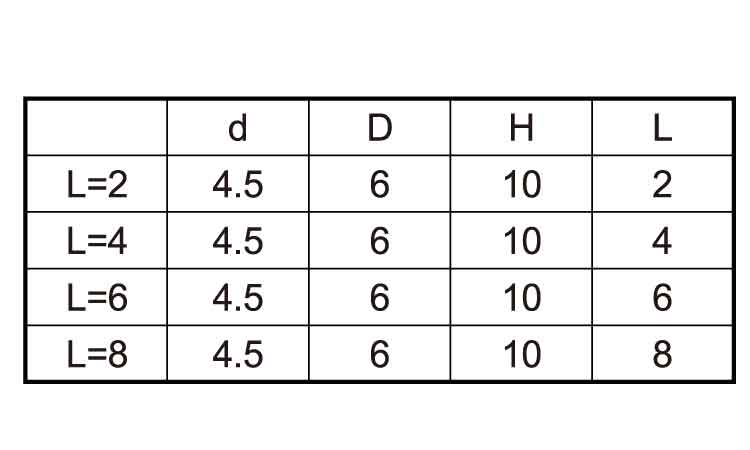

「円筒」とは、一般的に円形の断面を持つ筒状の形状を指します。円筒タイプの金具は、円形の外周を持つ構造として区別されます。寸法表ではd=4.5mm、D=6mm、H=10mmと記載されています。ただし、外周全体の形状、端部の構造、頭部の有無、締付工具を使用する部分の形状については確認できません。そのため、名称だけで取り付け方法を断定することはできません。

フォトスタンド用の雌ねじ金具を使用する理由は、対応する雄ねじ金具を受ける接続部分を設けられることです。一般的な使用シーンとして、写真立て、フォトフレーム、展示用パネル、ディスプレイ用品などが考えられます。実際の使用可否は、相手部品の構造や取り付け条件によって異なります。

材質は黄銅で、表面処理はニッケル(銀)です。黄銅は銅と亜鉛を主成分とする合金です。具体的な材質規格、機械的性質、表面処理の膜厚や耐食性能については確認できないため、必要に応じてメーカーの仕様書を確認してください。

一般的に全ねじとは、雄ねじの軸部のほぼ全長にねじ山が形成された構造を指します。本製品は雌ねじ金具のため、雄ねじにおける全ねじ・半ねじとは区別して考える必要があります。また、内部の全長に雌ねじが形成されているかについても確認できません。

選定時には、外径4.5、長さの区分、内部ねじM3.5、ピッチ0.6mmを確認します。さらに、取り付け穴の寸法、相手側の雄ねじの長さ、必要なねじ山のかみ合い長さを確認してください。雌ねじが途中で止まる構造の場合、雄ねじの先端が内部で底付きしないことも重要です。

特に短いサイズを選定する場合は、有効ねじ深さを確認する必要があります。有効ねじ深さとは、実際に雄ねじをねじ込める深さです。製品の外形寸法と有効ねじ深さは必ずしも一致しないため、取り付け条件に合わせて選定してください。

本製品は、円筒タイプの形状と内部の雌ねじを組み合わせたフォトスタンド用金具です。

なべ頭タイプとの比較では、頭部や外周の形状が選定上のポイントになります。

また、一般的な六角ナットとは外周形状の区分が異なります。ただし、本製品の具体的な締付方法や工具の適合性については、製品寸法図で確認してください。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品の内部ねじはM3.5、ピッチ0.6mmです。これは一般的なM3.5並目ねじのピッチと一致します。

ただし、呼び径とピッチが一致することだけで、特定のJIS規格やISO規格への適合を断定することはできません。

また、円筒部分の外形寸法や端部形状についても、特定の規格への適合を確認できません。

規格適合や他部品との互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
