フォトスタンド金具オスローレットは、フォトスタンドなどの部品を固定するために使用する、ローレットタイプの雄ねじ金具です。雄ねじとは、軸部の外側にねじ山が形成された部品を指します。対応する雌ねじ金具に締め込むことで、部材を結合する構造に使用します。

本製品のサイズは3.5×6の1種類で、ピッチは0.6mmです。ピッチとは、隣り合うねじ山の間隔を示す寸法です。ねじによる締結では、雄ねじと雌ねじの呼び径やピッチが一致していることが基本となります。

「ローレット」とは、一般的に金属部品の外周などに細かな凹凸を形成する加工を指します。ローレット加工は、指を掛けやすくする目的で、つまみねじや調整用ねじなどに使用されます。ローレットには直線状や斜め方向に交差する模様などがありますが、本製品の具体的な模様、加工位置、凹凸の寸法については確認できません。

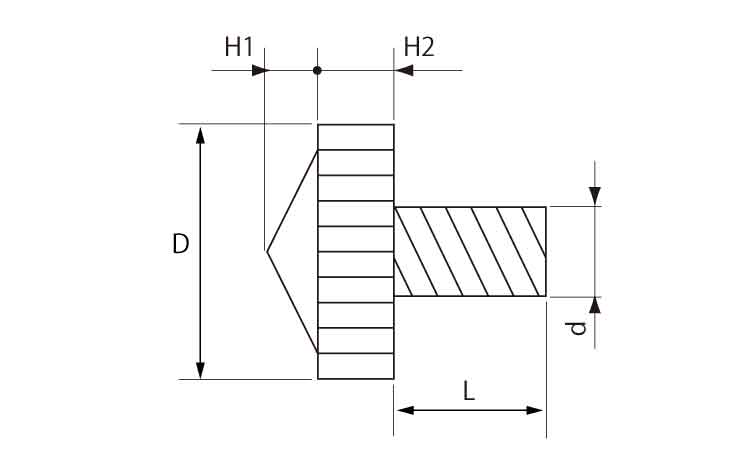

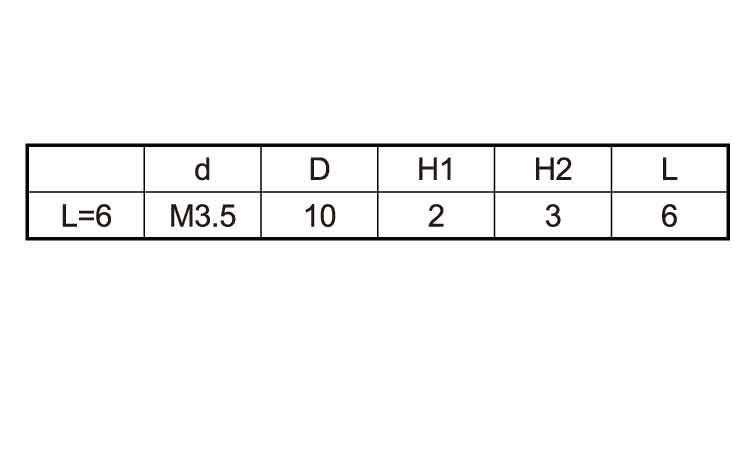

一般的なローレット付きねじでは、頭部の外周に凹凸を設けることで、指で回す操作を想定した構造があります。本製品の寸法表ではD=10mm、H1=2mm、H2=3mm、L=6mmと記載されています。ただし、H1とH2が示す部分の詳細やローレット加工の位置、工具を使用する部分の有無は確認できないため、手締め専用であることや、工具を使わずに締め付けられることは断定できません。

フォトスタンド用の雄ねじ金具を使用する理由は、対応する雌ねじ金具と組み合わせて部材を固定できることです。一般的な使用シーンとして、写真立て、フォトフレーム、展示用パネル、ディスプレイ用品などが考えられます。これらはフォトスタンド用金具に関する用途例であり、実際の使用可否は相手部品の構造や取り付け条件によって異なります。

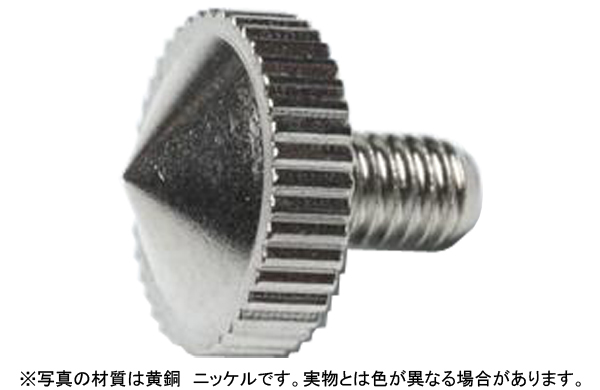

材質は黄銅で、表面処理はニッケル(銀)です。黄銅は銅と亜鉛を主成分とする合金です。具体的な材質規格、機械的性質、表面処理の膜厚や耐食性能については確認できないため、必要に応じてメーカーの仕様書を確認してください。

一般的に全ねじとは、雄ねじの軸部のほぼ全長にねじ山が形成された構造を指します。全ねじは、ねじ込み位置に応じて締結位置を調整できる特徴があります。ただし、本製品が全ねじ構造であるか、ねじ山がどの範囲に形成されているかは確認できません。

選定時には、呼び径、長さ、ピッチに加え、頭部外径、頭部高さ、取り付け穴の径、雌ねじ側の有効ねじ深さを確認します。有効ねじ深さとは、実際に雄ねじをねじ込める深さです。雄ねじの先端が雌ねじ内部で底付きしないことや、必要なねじ山のかみ合い長さを確保できることが重要です。

本製品は、フォトスタンド用の雄ねじ金具であり、ローレットタイプとして区別されている点が特徴です。

一般的なローレットねじとの違いを判断する場合は、頭部の形状や外径、ローレット加工の位置、相手側の雌ねじ金具との適合性を確認してください。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品の呼び径は3.5、ピッチは0.6mmです。これは一般的なM3.5並目ねじのピッチと一致します。

ただし、呼び径とピッチが一致することだけで、特定のJIS規格やISO規格への適合を断定することはできません。

また、ローレット加工の形状や、寸法表に示されたD=10mm、H1=2mm、H2=3mmについても、特定の規格への適合は確認できません。

規格適合や他部品との互換性が必要な場合は、メーカーの寸法図や仕様書を確認してください。
