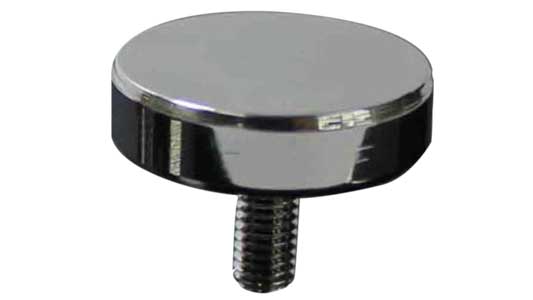

平頭ビス（大頭（コニビオラは、平頭形状と大頭仕様を組み合わせた黄銅製のねじです。平頭とは一般に頭部の上面が平らな形状を指し、大頭とは同じ呼び径の一般的なねじと比較して頭部径を大きくした形状を指します。頭部の寸法が取り付け部材との接触範囲や外観に関係する箇所で、形状を考慮して選定するねじです。

大頭形状を使用する理由は、一般的な頭部径では取り付け穴との寸法関係が適切でない場合や、頭部と部材の接触範囲を広く確保したい場合に、頭部径の大きい形状を選択できることです。ただし、接触範囲が広いことによる締結性能や部材への影響は、頭部寸法、取り付け穴、部材の材質、締付条件によって異なります。

本製品のサイズはM4×6、M4×8、M4×10、M4×12の4種類です。呼び径はM4で、ピッチは0.7mmです。ピッチとは隣り合うねじ山の間隔を示す寸法で、相手側のめねじと一致させる必要があります。

材質は黄銅で、表面処理はクローム(銀)です。黄銅は銅と亜鉛を主成分とする合金です。具体的な成分比率や機械的性質、表面処理の膜厚については、必要に応じてメーカーの仕様書を確認してください。

頭部については、平頭・大頭という形状上の特徴があります。ただし、本製品の頭部外径、頭部高さ、工具を使用する部分の形状などの詳細寸法は確認できません。大頭であっても、取り付け面のスペースや周囲の部品との干渉を確認する必要があります。

一般的に全ねじとは、軸部のほぼ全長にねじ山が形成されたねじです。全ねじは、ねじ込み位置に応じて締結位置を調整しやすい特徴があります。ただし、本製品が全ねじ構造であるかは確認できないため、ねじ部の長さは寸法図で確認してください。

一般的な用途例として、機器の外装パネル、化粧板、カバー、装飾部品などの固定が挙げられます。頭部が見える取り付け箇所では、固定機能だけでなく、頭部の大きさや取り付け後の外観も選定条件になります。

選定時には、呼び径、長さ、ピッチに加え、頭部の外径と高さ、取り付け穴の寸法、相手側のめねじとのかみ合い長さを確認してください。また、必要な締付トルクや締結軸力に対して、大頭形状が適合するかも確認が必要です。

本製品は、平頭形状を維持しながら頭部径を大きくした仕様である点が特徴です。一般的な平頭ビスや小頭タイプと比較する場合は、頭部外径、頭部高さ、取り付け穴との寸法関係を確認してください。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品はM4のメートルねじで、ピッチは0.7mmです。これは一般的なM4並目ねじのピッチと一致します。

ただし、製品全体が特定のJIS規格またはISO規格に適合しているかどうかは確認できません。

大頭仕様の頭部外径や高さ、工具を使用する部分の寸法などについても、特定の規格への適合を断定することはできません。

規格適合が必要な場合は、メーカーの寸法図や仕様書を確認してください。
