長頭ローレットビスは、頭部外周にローレット加工を施し、指でつまんで回す操作を想定したねじです。ローレット加工とは、金属表面に細かな凹凸を形成する加工方法で、頭部を指で回す際の操作を補助します。

本製品は、一般的なローレットビスと同様に、工具を使わずにねじを操作したい箇所で選択される種類です。長頭とは、頭部が軸方向に長い形状を指します。頭部をつまんで回す部分が設けられているため、手回しによる着脱を想定した取り付け構造で使用されます。

一般的な小ねじや六角穴付きボルトは、ドライバーやレンチなどの工具を使って締め付けます。一方、ローレットビスは頭部外周の凹凸を利用して指で回せることが特徴です。点検や調整のためにねじを取り外す箇所では、操作方法や作業スペースに応じて選定します。

本製品の呼び径はM4、長さは8、10、12、15、18、20mmの6種類です。ねじのピッチは0.7mmで、頭部外径を示すD寸法は10mmです。ピッチとは隣り合うねじ山の間隔を示す寸法で、相手側のめねじと一致させる必要があります。

材質はステンレスで、表面処理は生地です。生地とは、めっきなどの表面処理を施していない状態を指します。ステンレスの具体的な鋼種や機械的性質については、必要に応じてメーカーの仕様書を確認してください。

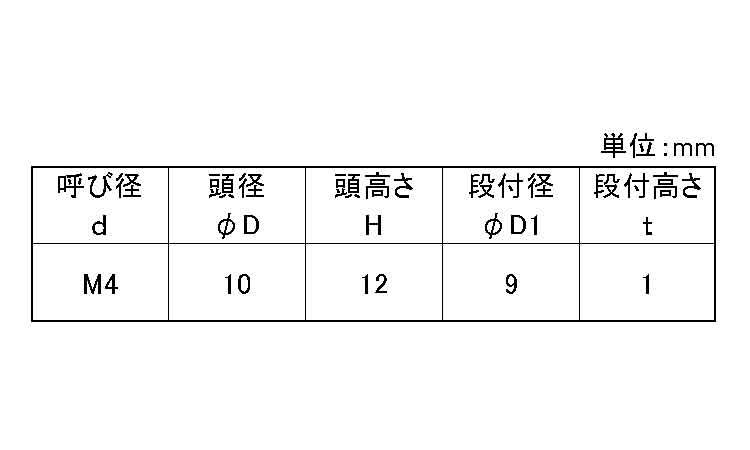

頭部形状については、長頭ローレットビスという名称とD寸法から、頭部外周をつまんで操作する構造であることが分かります。寸法表では、頭部外径10mm、頭部高さ12mm、段付径9mm、段付高さ1mmです。ローレット部分の詳細形状や頭部上面の形状については、寸法図による確認が必要です。

一般的に全ねじとは、軸部のほぼ全長にねじ山が形成された形状です。全ねじは、ねじ込み位置に応じて締結位置を調整しやすい特徴があります。本製品については、全サイズが全ねじ構造であるかを確認できないため、必要に応じてねじ部の長さを確認してください。

代表的な使用シーンとして、機械装置の点検カバー、取り外し式パネル、治具、調整部品などがあります。取り付け箇所に頭部を指でつまむためのスペースがあり、手回しによる操作が必要な場合に使用されます。

選定時には、呼び径、長さ、ピッチ、頭部外径、頭部高さ、相手側のめねじとのかみ合い長さを確認してください。また、必要な締結軸力や締付トルク、振動の有無など、使用条件に応じた適合確認も重要です。

長頭ローレットビスは、頭部が長い形状で、外周のローレット加工を利用して指で回す点が特徴です。一般的なローレットビスと比較する場合は、頭部高さや外径、取り付け後の突出量を確認します。

JIS規格やISO規格には、メートルねじの呼び径、ピッチ、ねじ山形状、公差などに関する規定があります。

本製品はM4のメートルねじで、ピッチは0.7mmです。これは一般的なM4並目ねじのピッチと一致します。

ただし、製品全体が特定のJIS規格またはISO規格に適合しているかどうかは確認できません。

頭部外径Dは10mm、頭部高さHは12mm、段付径D1は9mm、段付高さtは1mmですが、ローレット加工の詳細形状についても、特定の規格への適合を断定することはできません。

規格適合が必要な場合は、メーカーの寸法図や仕様書を確認してください。
