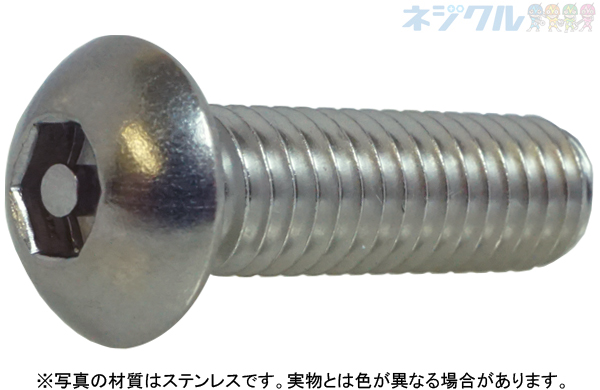

ピン六角・ボタン小ねじ（並目は、六角穴の中央にピンを設けた駆動部と、丸みのあるボタン頭を組み合わせた小ねじです。初心者向けに簡単に説明すると、「中央にピンがあるため、一般的な六角レンチでは回しにくいボタン頭の小ねじ」です。対応する工具を使用して締付け・取り外しを行います。

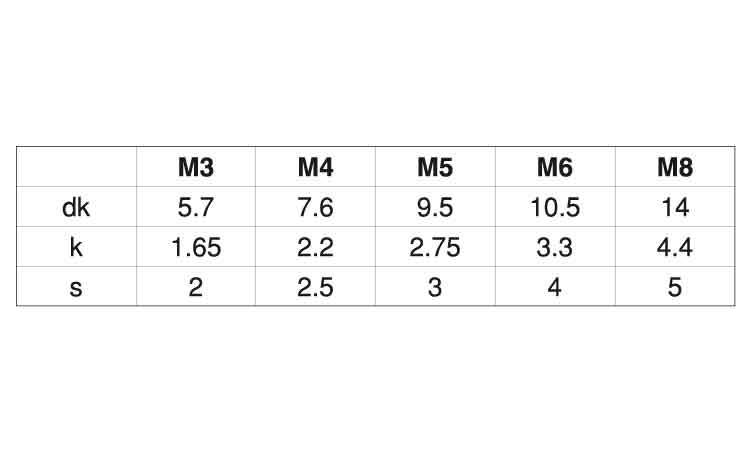

展開されている呼び径は3、4、5、6、8で、ピッチは3がP=0.5、4がP=0.7、5がP=0.8、6がP=1.0、8がP=1.25です。並目とは、同じ呼び径に複数のピッチが存在する場合に、一般的に標準として扱われるピッチ区分を指します。

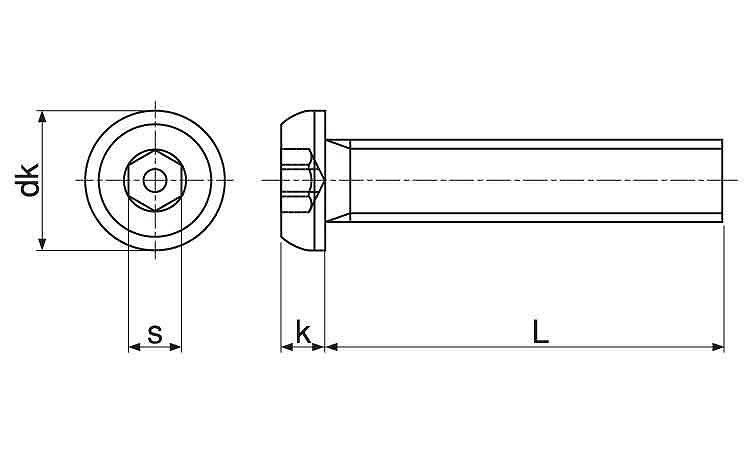

頭部はボタン形状で、頭頂部に丸みを持つ形状です。一般的な六角穴付きボルトなどとは頭部外形が異なるため、頭部高さや周囲との干渉を考慮して選びます。また、中央のピンによって通常の六角穴とは工具形状が異なる点も重要です。

ねじ部については、6×70に「ゼン」の表示があり、全ねじとして確認できます。一般に全ねじは軸部の広い範囲にねじ山があり、めねじやナットとの締結位置を調整しやすい構造です。ただし、すべてのサイズを全ねじと断定することはできません。

このねじを使う理由は、一般的な六角レンチとは異なる工具で締結部を管理したい場合に選択できるためです。機器やカバーなどで使用する場合は、呼び径、長さ、ピッチだけでなく、対応工具の準備、頭部周辺のスペース、必要なねじ部長さまで確認して選定してください。

一般的な六角穴付き小ねじとの大きな違いは、六角穴中央にピンがあることです。通常の六角穴は一般的な六角レンチを差し込んで回しますが、ピン六角は中央のピンを避ける形状の対応工具が必要です。

また、ボタン頭は一般的なキャップ形状とは頭部外形が異なり、丸みのある外観を持ちます。十字穴付き小ねじとも駆動方式が異なるため、使用する工具や取付部の構造に合わせて使い分けます。

小ねじやメートルねじには、JIS規格やISO規格によって呼び径、ピッチ、ねじ山などが定められているものがあります。本品は並目として、呼び径3でP=0.5、4でP=0.7、5でP=0.8、6でP=1.0、8でP=1.25の展開が確認できます。

一方、中央にピンを持つ六角穴やボタン頭を含めた具体的なJIS番号・ISO番号は確認できないため、特定規格への完全準拠とは断定できません。規格指定のある設計では、ねじピッチだけでなく、頭部寸法、六角穴形状、中央ピン、ねじ部長さなど必要な項目を個別に照合してください。
