特徴

六角支柱は、片側がおねじ、もう片側がめねじになっている支柱です。支柱の高さや大きさ、ねじ部の長さによって、さまざまなサイズがあります。両端がおねじ、または両端がめねじになっているものや、丸形の支柱もあります。

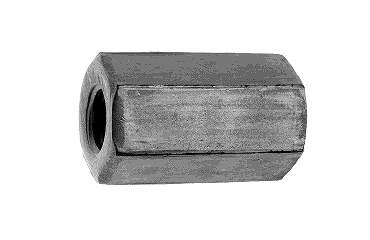

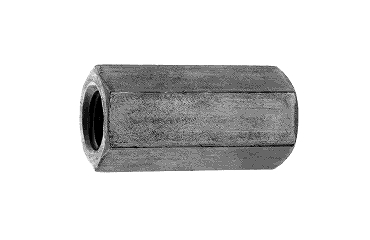

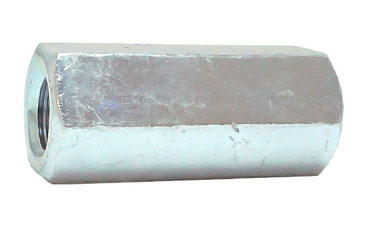

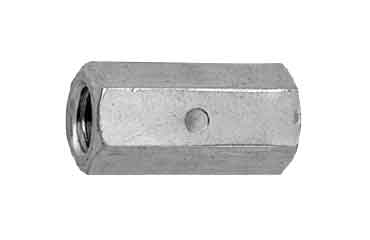

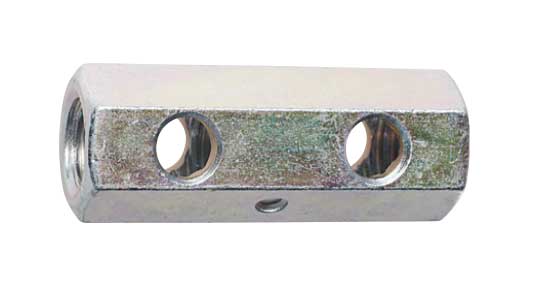

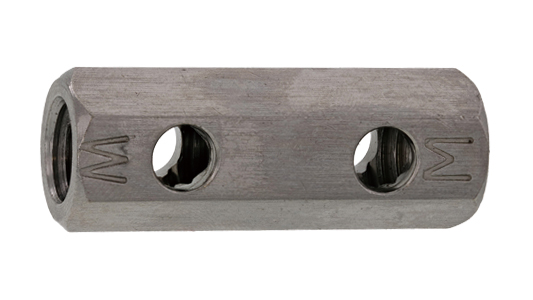

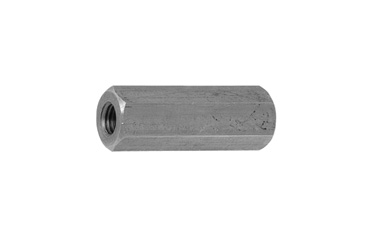

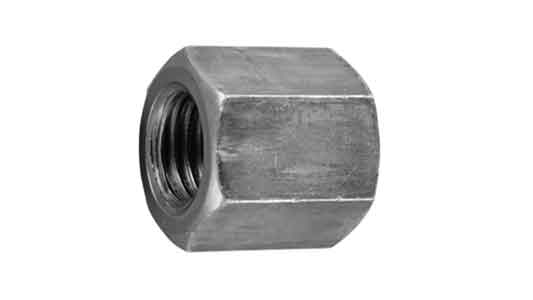

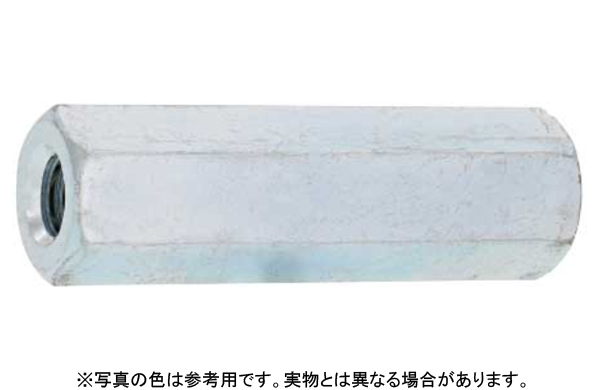

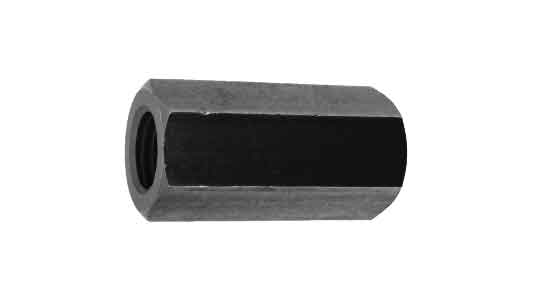

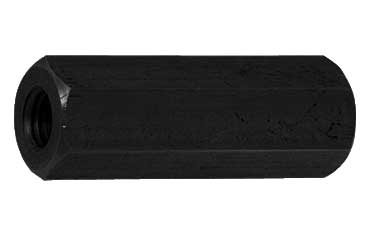

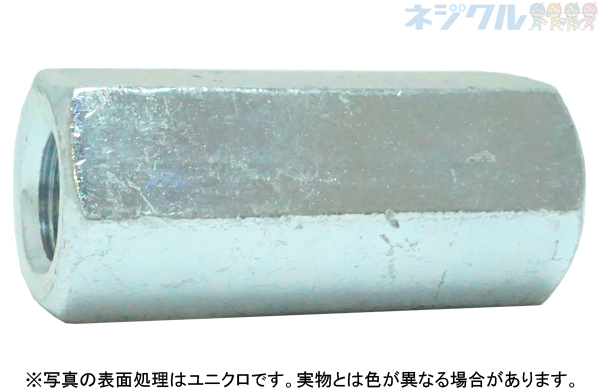

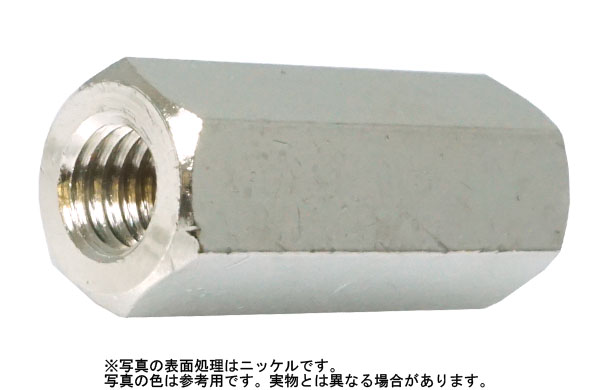

高ナットは、その名の通り、高さの高いナットです。両端がめねじの六角支柱と似ていますが、高ナットの場合、両側が中でつながっているのが特徴です。こちらもさまざまな高さの違いがあり、目的によって選ばれます。長ナットとも呼ばれています。

用途

ジョイントや調整、かさ上げなどの用途に使われます。また、めねじとおねじの呼び径を変えることで、サイズの変換機能を持たせることもできます。
コンピューターの基盤が、隣の基盤やケースとぶつらないようにすき間をつくるためによく使われます。基盤が何段も重なった積層構造を組むことができます。
また、六角支柱や高ナットを柱にして、両側から板で挟むことで、簡単なケースをつくることもできます。
スペースをつくるので「スペーサー」と呼ばれることもありますが、この場合、単なる円柱状のパイプと間違われやすいので注意してください。

用途事例

■パソコンの六角支柱
パソコンに使われているマザーボードのコネクター周辺にも、六角支柱が使われています。コネクター側のねじで締めることで、コネクターが外れる心配がなくなります。

■電子工作の六角支柱
電子工作の自作ケースに活用されている両側がめねじの六角支柱。高さのバリエーションがあるので、手軽に好きなサイズのケースをつくることができます。

■スペーサー
「スペーサー」というと、このような円状のパイプを指すこともあります。間違えやすいので、注意してください。 ※ECサイトでも取り扱いが御座います。詳しくはこちら

六角支柱の代表的なサイズ

<単位 mm>

ねじの呼び	M3	M4	M5	M6	M8
二面幅	6	7	8	10	12
六角部の長さ	4～40	10～105	20～100	20～100	30～50
めねじの深さ	8	10	13	15	20
おねじの長さ	8	10	3	15	20

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

高ナットの代表的なサイズ

<単位 mm>

ねじの呼び	M6	M8	M10	M12	M16
二面幅	10	13	17	19	24
高さ	20～40	20～50	20～50	25～50	30～60

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

高ナットの規格表

ねじの呼び	ピッチ p	基準寸法 s
ねじの呼び	ピッチ p	最大	最小
M6	1.0	10	9.80
M8	1.25	13	12.75
M10	1.5	17	16.75
M12	1.75	19	18.65
M16	2.0	24	23.65
