冷間蝶ボルト（Ｒ）　鉄　ユニクロ　銀色　M4　ピッチ0.7

●二面幅より大きい座面が付いたナットです。
●座面部にギザが付いている物（セレート付）と付いていない物（セレート無）の２種類あります。

特徴
●座面が大きい分締付け強度が増すため、ゆるみ止め効果が発生します。
●ギザ付きは接地面へのスパイク効果で、戻り止めが強くなります。
●一体物なので、脱落の危険性がありません。
●キャップ付き、細目など用途に応じた様々な形状があります。

座付き袋ナット 袋ナット ピッチサイズ一覧

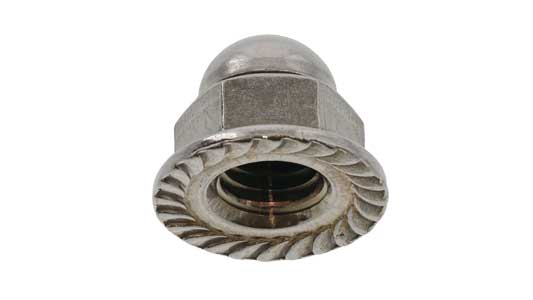

• フランジ袋ナット　セレート付
• ねじの呼び（d）　M4（8x11）
• ピッチ並目　0.7
• 平径（S）　基準寸法　8　許容差　+0,-0.2
• 対角（e）　参考　9.2
• フランジ径（D）　基準寸法　11　許容差　+0,-0.4
• ナット部高さ（H）　基準寸法　5.0　許容差　±0.15
• 六角部高さ（h）　最小　3.3
• フランジ厚（t）　最小　1.0
• 全高（H1）　8.5
