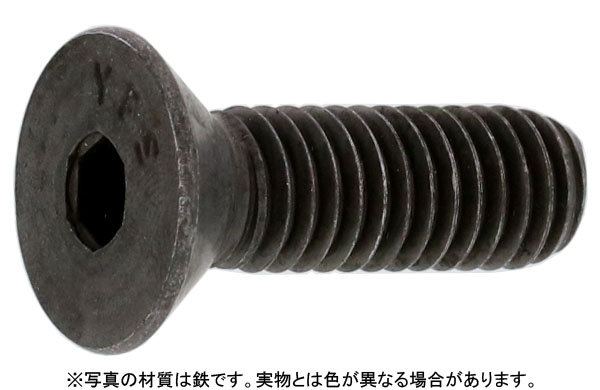

皿キャップボルト（ＵＮＣ

画像をクリックして拡大イメージを表示

3/16

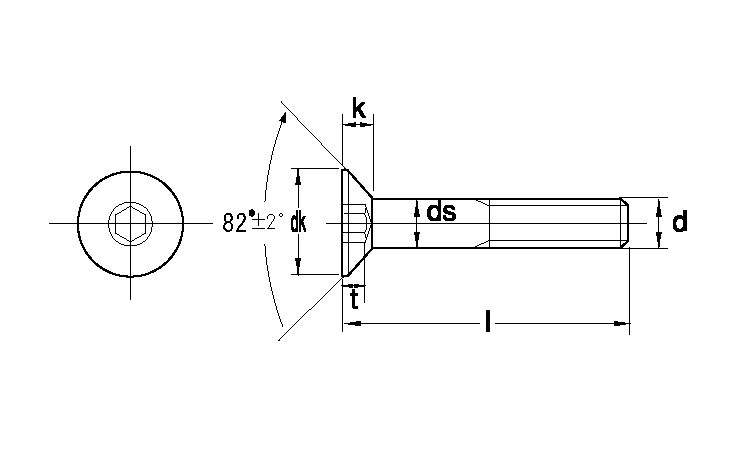

※皿ネジは頭部を含む全長が長さになります。

ネジ部確認の場合は問い合わせください

インチネジの基準は1”(1インチ)約25.4㎜です。
1”の1/8が一分(いちぶ)=約3.175㎜です。
ミリ(㎜)に直さないと実寸はわかりにくいのですが「1”=25.4㎜」これを覚えていれば電卓を使えば簡単です。

25.4を分母で割って分子を掛ければ良いのです。
例えば3/8では25.4÷8×3=9.525㎜となります。
ネジログインチねじサイズ表|ネジの豆知識ネジログ

■六角穴付き皿ボルト-JIS B 1194-
頭の形が皿になっているので、出っ張りが気になるところでも使えます。すりわり付きボルトより、強く締め付けることができます。
また、六角穴付きボタンボルトと同じく、六角穴の大きさが六角穴付きボルトより小さめです。皿キャップとも呼ばれます。

特徴
円筒形の頭部に六角形の穴があいているボルトです。締め付けには、六角棒スパナ(六角レンチ)を使います。
ボルトとして扱われていますが、多くの場合、ナットと組まないで使われます。キャップスクリューやソケットスクリューとも呼ばれます。
六角ボルトを締め付けるつめのスパナやレンチは、作業するためのスペースを周りに必要としますが、六角棒スパナはスペースを必要としません。そのため、六角穴付きボルトを使うことで、狭い場所での作業や機械の小型化が可能です。
その見た目から、デザイン的な使われ方も増えています。

用途
省スペース化による装置の小型化や、高い締め付け力などのメリットがあり幅広く使われています。特に機械や電気部品に多く用いられています。

商品タグ	規格インチネジ規格キャップボルト規格ユニファイ　並目規格皿ボルト規格皿ねじ

材質
表面処理
径
長さ

「バラ売り可」の商品を表示
「在庫あり」の商品を表示
「代替品あり」の商品を表示

フリーワード

すべての条件クリア

在庫更新日時：2025/04/30 06:01

商品名商品コード	材質	表面処理	サイズ径+長さ(ℓ)	在庫在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。	代替品代替品とは「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。	小箱入数	小箱単価小箱でお買い上げの際の１本あたりの価格です。税込/税抜
皿キャップボルト（ＵＮＣ A00020307020801500	鉄	生地	#2-56 X 3/16	要確認	なし	100	92.4円 84円
皿キャップボルト（ＵＮＣ A00020307020802000	鉄	生地	#2-56 X 1/4	品薄	なし	100	92.4円 84円
皿キャップボルト（ＵＮＣ A00020307020802500	鉄	生地	#2-56 X 5/16	要確認	なし	100	123円 112円
皿キャップボルト（ＵＮＣ A00020307020803000	鉄	生地	#2-56 X 3/8	品薄	なし	100	92.4円 84円
皿キャップボルト（ＵＮＣ A00020307020804000	鉄	生地	#2-56 X 1/2	要確認	なし	100	123円 112円
皿キャップボルト（ＵＮＣ A00020307020805000	鉄	生地	#2-56 X 5/8	要確認	なし	100	184円 168円
皿キャップボルト（ＵＮＣ A00020307020806000	鉄	生地	#2-56 X 3/4	要確認	なし	100	215円 196円
皿キャップボルト（ＵＮＣ A00020307020810000	鉄	生地	#2-56 X 1 inch	要確認	なし	100	369円 336円
皿キャップボルト（ＵＮＣ A00020307030802000	鉄	生地	#3-48 X 1/4	品薄	なし	100	107円 98円
皿キャップボルト（ＵＮＣ A00020307030802500	鉄	生地	#3-48 X 5/16	要確認	なし	100	123円 112円
皿キャップボルト（ＵＮＣ A00020307030803000	鉄	生地	#3-48 X 3/8	要確認	なし	100	107円 98円
皿キャップボルト（ＵＮＣ A00020307030804000	鉄	生地	#3-48 X 1/2	要確認	なし	100	123円 112円
皿キャップボルト（ＵＮＣ A00020307040801500	鉄	生地	#4-40 X 3/16	品薄	なし	100	92.4円 84円
皿キャップボルト（ＵＮＣ A00020307040802000	鉄	生地	#4-40 X 1/4	あり	あり	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307040802500	鉄	生地	#4-40 X 5/16	品薄	なし	100	46.2円 42円
皿キャップボルト（ＵＮＣ A00020307040803000	鉄	生地	#4-40 X 3/8	品薄	なし	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307040803500	鉄	生地	#4-40 X 7/16	品薄	なし	100	77円 70円
皿キャップボルト（ＵＮＣ A00020307040804000	鉄	生地	#4-40 X 1/2	品薄	なし	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307040805000	鉄	生地	#4-40 X 5/8	あり	なし	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307040806000	鉄	生地	#4-40 X 3/4	要確認	なし	100	36.96円 33.6円
皿キャップボルト（ＵＮＣ A00020307040807000	鉄	生地	#4-40 X 7/8	要確認	なし	100	154円 140円
皿キャップボルト（ＵＮＣ A00020307040810000	鉄	生地	#4-40 X 1 inch	要確認	なし	100	184円 168円
皿キャップボルト（ＵＮＣ A00020307040812000	鉄	生地	#4-40 X 1 inch1/4	品薄	なし	100	246円 224円
皿キャップボルト（ＵＮＣ A00020307050801500	鉄	生地	#5-40 X 3/16	要確認	なし	100	154円 140円
皿キャップボルト（ＵＮＣ A00020307050802000	鉄	生地	#5-40 X 1/4	品薄	あり	100	61.6円 56円
皿キャップボルト（ＵＮＣ A00020307050802500	鉄	生地	#5-40 X 5/16	要確認	なし	100	92.4円 84円
皿キャップボルト（ＵＮＣ A00020307050803000	鉄	生地	#5-40 X 3/8	あり	なし	100	61.6円 56円
皿キャップボルト（ＵＮＣ A00020307050804000	鉄	生地	#5-40 X 1/2	品薄	なし	100	61.6円 56円
皿キャップボルト（ＵＮＣ A00020307050805000	鉄	生地	#5-40 X 5/8	品薄	なし	100	61.6円 56円
皿キャップボルト（ＵＮＣ A00020307050806000	鉄	生地	#5-40 X 3/4	要確認	なし	100	61.6円 56円
皿キャップボルト（ＵＮＣ A00020307050810000	鉄	生地	#5-40 X 1 inch	要確認	なし	100	215円 196円
皿キャップボルト（ＵＮＣ A00020307060802000	鉄	生地	#6-32 X 1/4	あり	あり	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307060802500	鉄	生地	#6-32 X 5/16	品薄	なし	100	46.2円 42円
皿キャップボルト（ＵＮＣ A00020307060803000	鉄	生地	#6-32 X 3/8	あり	あり	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307060804000	鉄	生地	#6-32 X 1/2	あり	なし	100	30.8円 28円
皿キャップボルト（ＵＮＣ A00020307060805000	鉄	生地	#6-32 X 5/8	あり	なし	100	33.88円 30.8円
皿キャップボルト（ＵＮＣ A00020307060806000	鉄	生地	#6-32 X 3/4	品薄	なし	100	36.96円 33.6円
皿キャップボルト（ＵＮＣ A00020307060807000	鉄	生地	#6-32 X 7/8	要確認	なし	100	215円 196円
皿キャップボルト（ＵＮＣ A00020307060810000	鉄	生地	#6-32 X 1 inch	品薄	なし	100	215円 196円
皿キャップボルト（ＵＮＣ A00020307060812000	鉄	生地	#6-32 X 1 inch1/4	要確認	なし	100	369円 336円
