リング・ピン・リベット/特殊リング・ピン・リベット

トップページ > 製品情報  > ネジ類/特殊ネジ > カテゴリー一覧  > リング・ピン・リベット


Cリング・Eリング・板ナットリベット

(1)スラスト方向取付けタイプ(溝加工必要)

 1 穴用C形止め輪  2 軸用C形止め輪  ・一般に使用する偏心形の止め輪となります。
・ベアリング等の相手物がスラスト方向(軸に対して平行方向)に抜けないよう 穴(軸)に溝加工してはめるリング状の止め輪です。
・止め輪は一般的に専用プライヤーで縮めて(拡げて)挿入します。
(テーパ治具で挿入することで、永久変形量が小さくなります。)

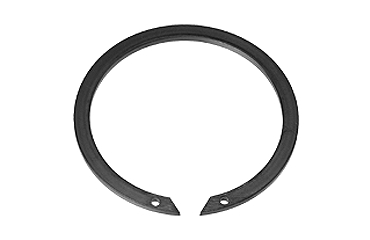

C形止め輪(穴用(大陽
C形止め輪(穴用
(大陽
C形止め輪(穴用(大陽
C形止め輪(穴用
(大陽
C止め輪(穴用(100UP
C止め輪(穴用
(100UP
C形止め輪(軸用(大陽
C形止め輪(軸用
(大陽
C形止め輪(軸用(大陽
C形止め輪(軸用
(大陽
C止め輪(軸用(100UP
C止め輪(軸用
(100UP

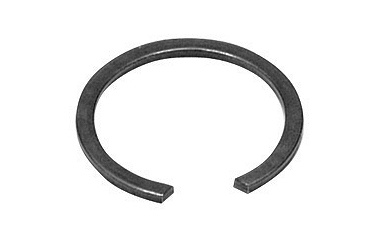

3 丸R形止め輪 4 丸S形止め輪 5 ベベル形穴用止め輪 6 ベベル形軸用止め輪
・クリアランス内径(外径)が穴用(軸用)C形止め輪に比べ小さく、相手物への干渉が軽減されています。
・C形止め輪に比べ、溝への接触面積が少ないため、
スラスト荷重が 約2/3程度となります。
・溝位置の加工精度や、相手物のバラツキによるガタツキを抑えることが出来ます。
丸R止め輪(オチアイ
丸R止め輪
(オチアイ
丸S止め輪(オチアイ
丸S止め輪
(オチアイ
丸R止め輪(オチアイ
丸R止め輪
(オチアイ
丸S止め輪(オチアイ丸S止め輪
(オチアイ

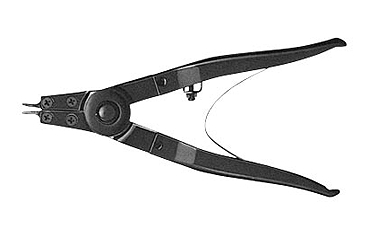

プライヤー(取り付け工具)                                 ※上記の止め輪に対応

C形(穴用)プライヤーC形(穴用)
プライヤー
C形(穴用)プライヤーC形(穴用)
プライヤー
C形(穴用)プライヤー(先C形(穴用)
プライヤー(L
C形(軸用)プライヤーC形(軸用)
プライヤー
C形(軸用)プライヤー(先C形(軸用)
プライヤー(先
下記の止め輪の取り付けに使用するプライヤー

 1 穴用C形止め輪 3 丸R形止め輪   5 ベベル形穴用止め輪
下記の止め輪の取り付けに使用するプライヤー
2 軸用C形止め輪   4 丸S形止め輪
6 ベベル形軸用止め輪

同心止め輪

同心止め輪(穴用(オチアイ同心止め輪(穴用
(オチアイ
同心止め輪(穴用(オチアイ同心止め輪(穴用
(オチアイ
同心止め輪(軸用(オチアイ同心止め輪(軸用
(オチアイ
同心止め輪(軸用(オチアイ同心止め輪(軸用
(オチアイ
穴付同心止め輪(穴用)穴付同心止め輪(穴用)
穴無し同心止め輪(穴用)
穴無し同心止め輪
(穴用)
穴付同心止め輪(軸用)穴付同心止め輪
(軸用)
穴無し同心止め輪(軸用)穴無し同心止め輪
(軸用)



(2)ラジアル方向取付けタイプ(溝加工必要)

1 E形止め輪
(Eリング)
2 弓E形止め輪

・相手軸に溝加工し、ラジアル方向(軸に対して直角方向)から挿入することが出来ます。
(2 弓E形止め輪;バネ性を持ったE形止め輪で横(断面)からみると弓状になっており、その形状を利用して保持部品との隙間をなくす。)

E形止め輪(大陽
E形止め輪(大陽
E形止め輪(大陽規格A
 E形止め輪
(大陽規格A

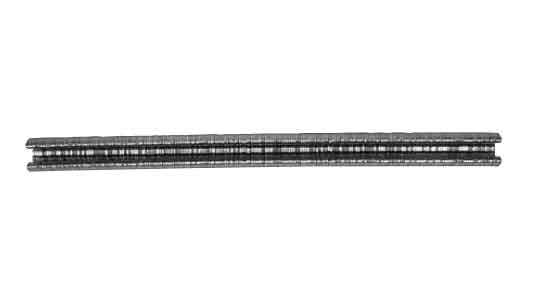

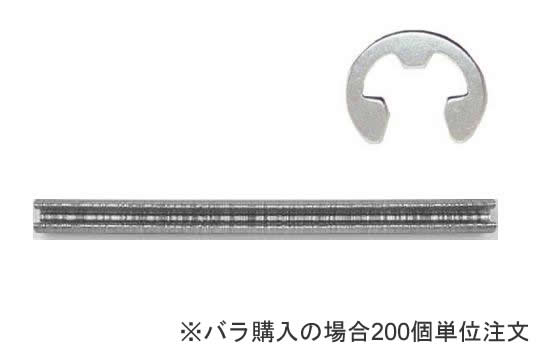

E形止め輪(スタック(大陽
E形止め輪(スタック
(大陽

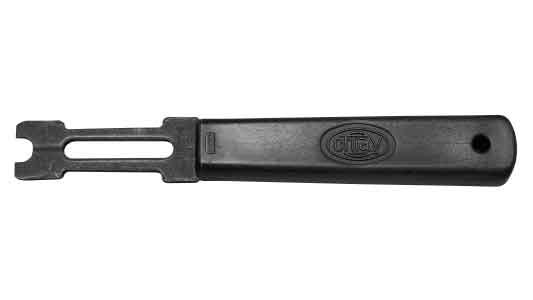

E形ホルダー
E形ホルダー
E形ホルダ-(Aタイプ
E形ホルダ-
(Aタイプ
E形止め輪(オチアイ
E形止め輪(オチアイ
E形止め輪(大陽規格B
E形止め輪
(大陽規格B
E形止め輪(スタック(オチアイ
E形止め輪
(スタック(オチアイ
E形ホルダ-(Oタイプ
E形ホルダ-
(Oタイプ
E形スタンド
E形スタンド

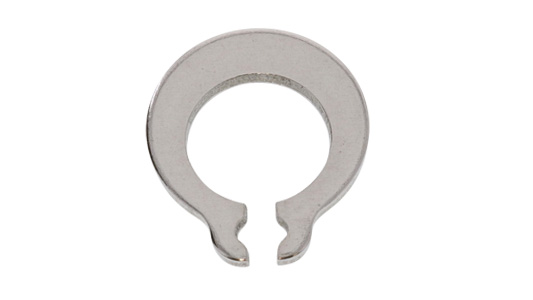

3 クリセント形止め輪 ・外径が小さく、狭いスペースでの使用が可能です。

クリセント止め輪
クリセント止め輪
クリセント止め輪(スタック(オチ
 クリセント止め輪
(スタック(オチ
クリセント ホルダー
クリセント ホルダー
クリセント スタンドクリセント スタンド

4 U形止め輪
5 K形止め輪 ・溝に接触する部分が多いため、E形止め輪に比べスラスト荷重が高くなります。
・ドライバーなどの工具で取り外しが出来ます。

U止め輪(オチアイ
U止め輪(オチアイ

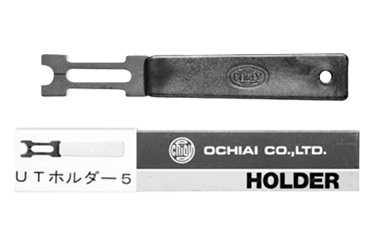

U止め輪(スタック(オチアイU止め輪(スタック
(オチアイ
K形止め輪K形止め輪




(3)スラスト方向取付けタイプ(溝加工不要)

1 プッシュナット軸用
 2 プッシュナット穴用
・軸にスラスト方向(軸に対して平行方向)から挿入することで、相手物に止め輪の爪部が喰い込み抜け止めの役目をはたします。
・溝加工をする必要がなく、止め輪を自由な位置で固定することが出来ます。
・製品の爪部が、軸に食い込む構造となっています。
・丸形スピードナット及びCS形止め輪に比べスラスト荷重が大きくなっています。
プッシュN(軸(オチアイプッシュN(軸
(オチアイ
プッシュナット(軸用(大陽プッシュナット
(軸用(大陽
プッシュナット(軸)ホルダープッシュナット
(軸)ホルダー
プッシュN(穴(オチアイプッシュN(穴
(オチアイ
プッシュナット(穴)ホルダープッシュナット(穴)
ホルダー

3 CS形止め輪 4 CR形止め輪
・プッシュナットに比べ、挿入力を低く、相手軸をキズ付けにくい
 形状となっています。
・プッシュナットより外径が小さくなっています。
・プッシュナットに比べ、スラスト荷重が小さくなります。
CS止め輪(オチアイ
CS止め輪(オチアイ
CS止め輪用ホルダー
CS止め輪用ホルダー
CR止め輪(オチアイ
CR止め輪(オチアイ
CR止め輪用ホルダー
CR止め輪用ホルダー


5 丸形スピードナット
6 P形スピードナット
 ・スラスト荷重は、プッシュナットとCS形止め輪の中間となります。
・CS形止め輪に比べ爪が長いため、挿入時の芯ずれを気にする必要はありません。
・軸用のみとなります
 ・全体を弓状に湾曲させることでバネ作用を持たせ、
 相手物を押えつけた(ガタのない)状態で締結させることが出来ます。
・軸用のみとなります。
丸形スピードN(オチアイ丸形スピードナット
(オチアイ

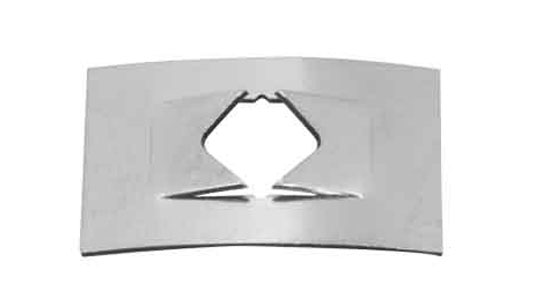

ネジスピードN(F(オチアイスピードナット
(F(オチアイ
ネジスピードN(J(オチアイスピードナット
(J(オチアイ
ネジスピードN(WR(オチアイスピードナット
(WR(オチアイ

7 キャップナットF形
8 キャップナットD形
 ・スラスト荷重は、プッシュナットとCS形止め輪の中間となります。
・CS形止め輪に比べ爪が長いため、挿入時の芯ずれを気にする必要はありません。
・軸用のみとなります
 ・全体を弓状に湾曲させることでバネ作用を持たせ、
 相手物を押えつけた(ガタのない)状態で締結させることが出来ます。
・軸用のみとなります。
キャップN(F型(オチアイキャップナット
(F型(オチアイ

キャップN(D型(オチアイキャップナット
(D型(オチアイ



9 フラットプッシュナット
10 グリップ形止め輪(グリップリング)
 ・スラスト荷重は、プッシュナットとCS形止め輪の中間となります。
・CS形止め輪に比べ爪が長いため、挿入時の芯ずれを気にする必要はありません。
・軸用のみとなります
 ・全体を弓状に湾曲させることでバネ作用を持たせ、
 相手物を押えつけた(ガタのない)状態で締結させることが出来ます。
・軸用のみとなります。

フラットPN(スタック(オチアイフラットプッシュナット(スタック(オチアイ グリップ止め輪(大陽
グリップ止め輪(大陽
グリップ止め輪(オチアイグリップ止め輪
(オチアイ





リベット

ピールスターリベット
ピールスターリベット
丸リベット丸リベット 皿リベット
皿リベット
小形丸リベット
小形丸リベット
薄平リベット
薄平リベット
クリンチリベット
クリンチリベット
アウプリベット(ナベ
アウプリベット(ナベ


POPリベット

POPリベット SD**BS
POPリベット
SD**BS
POPリベット SK**BS
POPリベット
SK**BS
POPリベット(ラージ SD
POPリベット
(ラージ SD
POPリベット SD**HR
POPリベット
SD**HR
POPリベット SD**HRLF
POPリベット
SD**HRLF
POPリベット PAD**ABS
POPリベット
PAD**ABS
POPリベット TAPK**BS
POPリベット
TAPK**BS
POPリベットTAPK*SSBS
POPリベット
TAPK*SSBS
POPリベットピールTAPK
POPリベット
ピールTAPK
POPリベットHRサラTAPK
POPリベット
HRサラTAPK
POPリベット TAPD**SW
POPリベット
TAPD**SW
POPリベット TAPD**BS
POPリベット
TAPD**BS
POPリベットTAPD*SSBS
POPリベット
TAPD*SSBS
POPリベット TAPD**HR
POPリベット
TAPD**HR
POPリベットTAPD*HRLF
POPリベット
TAPD*HRLF
POPリベット AD**
POPリベット
AD**
POPリベット AD**ABS
POPリベット
AD**ABS
POPリベット AD**BSLF
POPリベット
AD**BSLF
POPリベットAD**ABSLF
POPリベット
AD**ABSLF
POPリベット AD**AH
POPリベット
AD**AH
POPリベット AD**SSH
POPリベット
AD**SSH
POPリベット AD**TL
POPリベット
AD**TL
POPリベット AK**
POPリベット
AK**
POPリベット AK**ABS
POPリベット
AK**ABS

POPリベットHR(サラ SK
POPリベットHR
(サラ SK
POPリベット SD**HR
POPリベット
SD**HR
POPリベット SSD**HR
POPリベット
SSD**HR
POPリベットHR(サラSSK
POPリベット
HR(サラSSK
POPリベットSSD**SSHR
POPリベット
SSD**SSHR
POPリベットHR(サラSSK
POPリベットHR
(サラSSK
POPリベット SSD**BS
POPリベット
SSD**BS
POPリベット SSK**BS
POPリベット
SSK**BS
POPリベット(ラージSSD
POPリベット
(ラージSSD
POPリベットSSD**SSBS
POPリベット
SSD**SSBS
POPリベットSSK**SSBS
POPリベットSSK
**SSBS
POPリベット(ラージSSD
POPリベット
(ラージSSD
POPリベット SSD**SSH
POPリベット
SSD**SSH
POPリベット(CU TCPD
POPリベット
(CU TCPD



ナイロンリベット

ナイロン プッシュリベット(黒
ナイロン プッシュリベット(黒
ナイロン プッシュリベット(白
ナイロン プッシュリベット(白
PP ヒットリベット
>PP ヒットリベット




ピン

平行ピン(Aシュ
平行ピン(Aシュ
平行ピン(Bシュ
平行ピン(Bシュ
テ-パ-ピン
テ-パ-ピン
S45C テ-パ-ピン
S45C テ-パ-ピン
S45C-Q テ-パ-ピン
S45C-Q テ-パ-ピン
45C-A平行ピン(Aシュ
45C-A平行ピン(Aシュ
S45C-A平行ピン(B種
S45C-A平行ピン(B種
45C-Q平行ピン(Aシュ
45C-Q平行ピン(Aシュ
S45CQ平行ピン(B種(大陽
S45CQ平行ピン(B種(大陽
 SUS 平行ピン(Aシュ
SUS 平行ピン(Aシュ
平行ピン(硬質(大陽
平行ピン(硬質(大陽
平行ピン(軟質(大陽
平行ピン(軟質(大陽
ステン平行ピン(B種(大陽
ステン平行ピン(B種(大陽
溝付ピン(F型
溝付ピン(F型
ダウエルピンA型
ダウエルピンA型
スプリングピン(ストレ-ト
スプリングピン(ストレ-ト
スプリングピン(波形
スプリングピン(波形
スプリングピン(軽荷重用
スプリングピン(軽荷重用
スプリングピン(オチアイ
スプリングピン(オチアイ
スプリングピン(ケイ(オチアイ
スプリングピン(ケイ(オチアイ
割ピン
割ピン
マツバピン(オチアイ
マツバピン(オチアイ
松葉ピン(KSタイプ
松葉ピン(KSタイプ
スナップピン(大陽
スナップピン(大陽
スナップピン(オチアイ
スナップピン(オチアイ
 ヌケドメスナップピン(オチアイ
ヌケドメスナップピン(オチアイ





上記掲載商品以外にも数多くの商品を取り扱っております。
ネジでお困りでしたら、お気軽にお問い合わせ下さい。


特殊リング・ピン・リベット

平リベットピン穴
平リベットピン穴
段付リベット
段付リベット
平リベットピン穴
平リベットピン穴
段付リベット
段付リベット
段付リベット
段付リベット

上記のような特殊リング・ピン・リベットをご希望のお客様は、
特殊ネジ専用お問い合わせフォームよりお問い合わせ下さい。
