丸皿小ねじ

丸皿小ねじ

丸皿小ねじの購入はこちら

特徴

皿の上面に丸みがついた形状をしています。
皿は部材と面一にすることができますが、表面に何かを滑らせたときに、すりわりの溝や十字穴のくぼみに引っかかることがあります。
丸皿は、平らにすることはできませんが、すりわりや十字穴への引っかかりを防ぐことができます。
すりわりの溝や十字穴のくぼみを、皿より深くすることができるので、ドライバーとしっかりかみ合わせることができます。

用途

皿と比べて出っ張るとはいっても、なべと比べれば出っ張りを低く抑えることができます。あまり出っ張らせたくはないけれども、平らにするのも嫌なときに使われます。皿に飾りを付けたようなものですので、デザインや見た目重視で選んでも構わないでしょう。

用途事例

ドアやドア枠の丸皿小ねじ

■ドアやドア枠の丸皿小ねじ
ドアがゆっくり閉まるようにするドアクローザー。
これをドアやドア枠に固定しているのが丸皿小ねじでした。

ドアノブの丸皿ねじ

■ドアノブの丸皿ねじ
室内のドアノブに使われている丸皿小ねじ。
頭がそれほど出っ張らず、しかし皿とは違って丸みがあるため柔らかい印象を受けます。

歩道の手すりの丸皿小ねじ

■歩道の手すりの丸皿小ねじ
街を歩いていて、ふと横を見ると、そこにも丸皿小ねじが使われていました。
歩道の手すりを固定しています。
なべ小ねじや皿小ねじに比べて、人の目に付きやすい所に使われることが多いようです。

ラインナップ

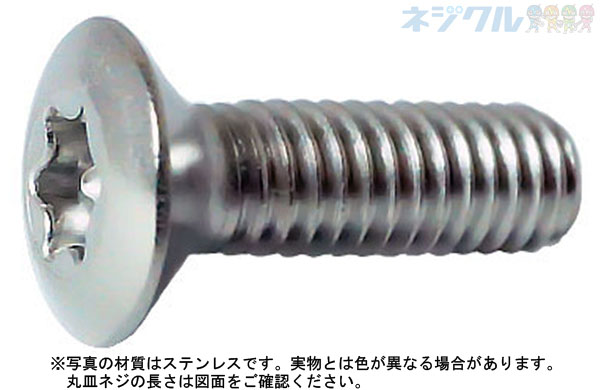

丸皿小ねじの種類

小ねじの種類 呼びの範囲 材料

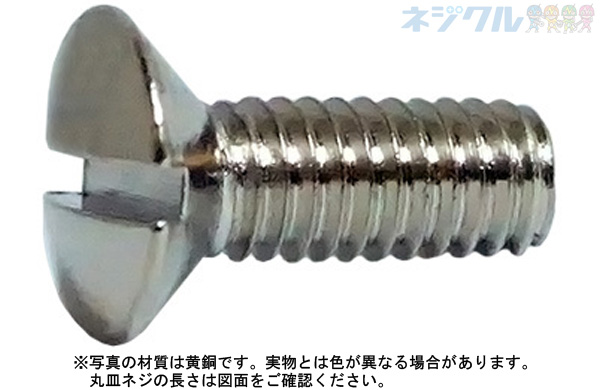

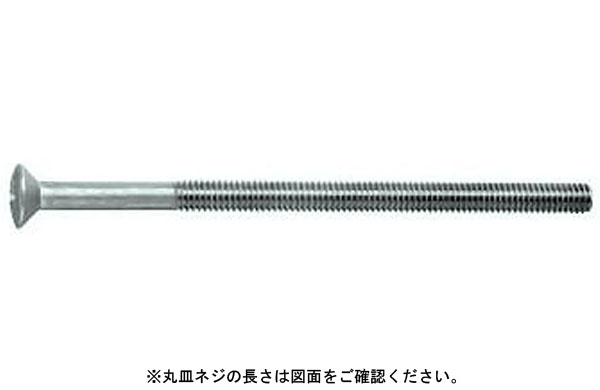

すりわり付き丸皿小ねじ M1~M8 鋼、ステンレス、黄銅
鋼小ねじの強度区分は4.8、8.8

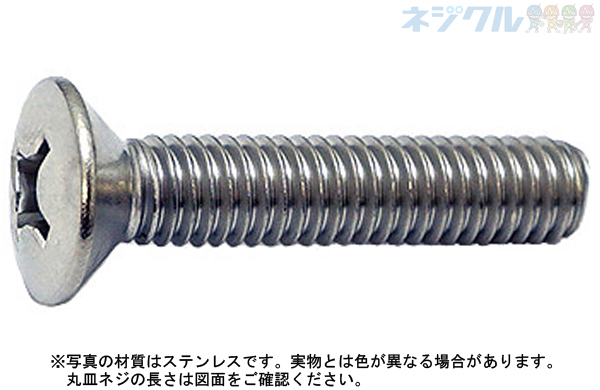

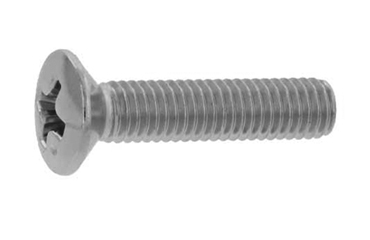

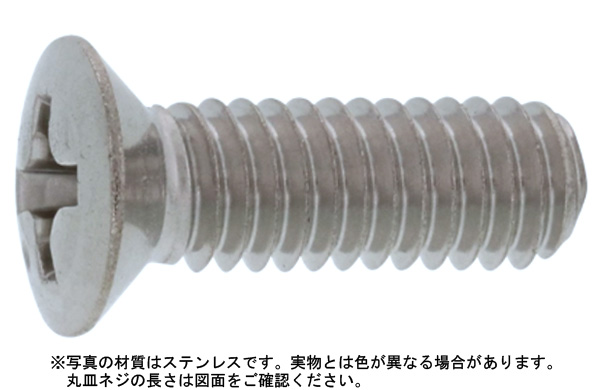

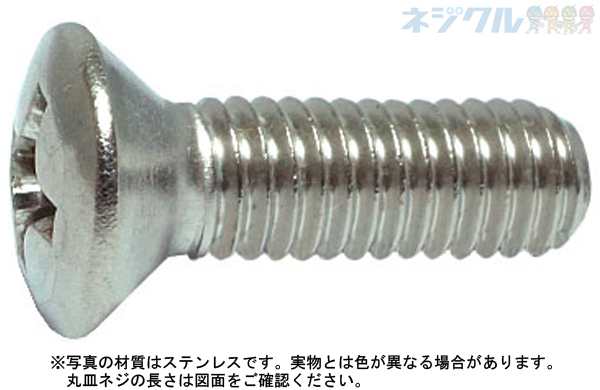

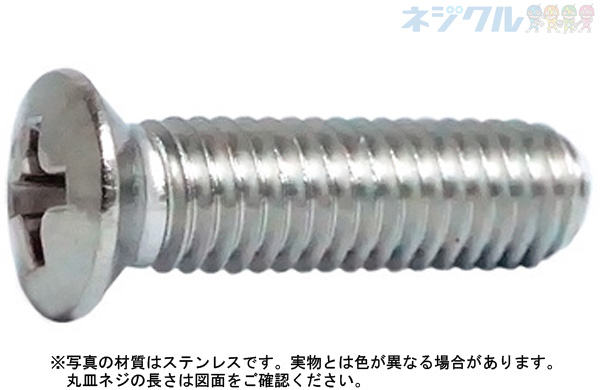

十字穴付き丸皿小ねじ M2~M8

丸皿小ねじの代表的なサイズ

<単位 mm>

ねじの呼び M2 M2.5 M3 M4 M5 M6 M8
頭部の径 4 5 6 8 10 12 16
頭部の高さ 1.6 2 2.45 3.2 4 4.8 6.2
呼び長さ 5~20 6~30 6~40 8~50 10~50 12~60 14~60
ドライバーのサイズ 1 2 3

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

丸皿小ねじの規格表

丸皿小ねじの規格

※ECサイトでも取り扱いが御座います。サイズ表をクリックして下さい。

ねじの呼び(d) ピッチ 十字穴 dk c f k+f m q r
基準寸法 許容差 基準寸法 許容差 基準寸法 許容差 参考 最小 最大 最小
M2 0.4 1 4 0
-0.4
1.2 0
-0.2
0.2 0.4 1.6 0
-0.4
2.2 1.21 0.85 0.2
M2.3 0.4 4.6 1.35 0.2 0.5 1.85 2.4 1.52 1.14 0.23
M2.5 0.45 5 1.45 0.2 0.55 2 2.6 1.72 1.34 0.25
M2.6 0.45 5.2 1.5 0.2 0.6 2.1 2.6 1.72 1.34 0.26
M3 0.5 2 6 0
-0.5
1.75 0
-0.3
0.25 0.7 2.45 0
-0.5
3.6 1.63 1.11 0.3
M3.5 0.6 7 2 0.25 0.8 2.8 4.1 2.13 1.6 0.35
M4 0.7 8 2.3 0.3 0.9 3.2 4.5 2.53 1.99 0.4
M4.5 0.75 9 2.55 0.3 1 3.55 4.9 2.93 2.38 0.45
M5 0.8 10 0
-0.6
2.8 0.3 1.2 4 5.1 3.13 2.58 0.5
M6 1.0 3 12 0
-0.7
3.4 0
-0.4
0.4 1.4 4.8 0
-0.6
6.7 3.46 2.9 0.6
M8 1.25 16 0
-0.8
4.4 0.4 1.8 6.2 8.4 5.16 4.56 0.8
